USB接続キャッシュドロワDWB48MUSB
DWB48MUSBは販売を終了いたしました。
中型ドロアをご希望のお客様はDSM48MUS2をお買い求めください。
DWB48MUSBとDSM48MUS2の制御方法の違いについてはこちらをご覧ください

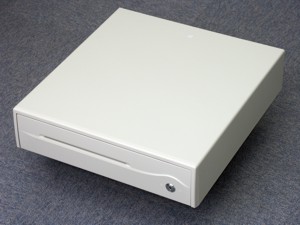

USBダイレクト接続キャッシュドロワ
 |
●PCのUSBポートにダイレクトに接続 ●USBのHID方式による接続なので、Windowsデバイスドライバのインストールは不要 ●プログラムに組込むことで、レシート印刷の制約を受けず、自由なタイミングでオープンできます ●スタイリッシュで高級感のあるデザイン ●紙幣・貨幣仕切部ともサイズ調整可能 ●ドロワを開かずに、チケットやクーポン券などを前面スリットから入れられます ※HID（ヒューマンインターフェースデバイス）クラスは、USBキーボードやUSBマウスなどで用いられている、簡単に取扱いができるUSB方式です。HIDクラスは、Windowsが標準でサポートしている仕様なので、プラグアンドプレィ接続時に専用のデバイスドライバを必要としません。 |
 |
 |
 |
 |
 |

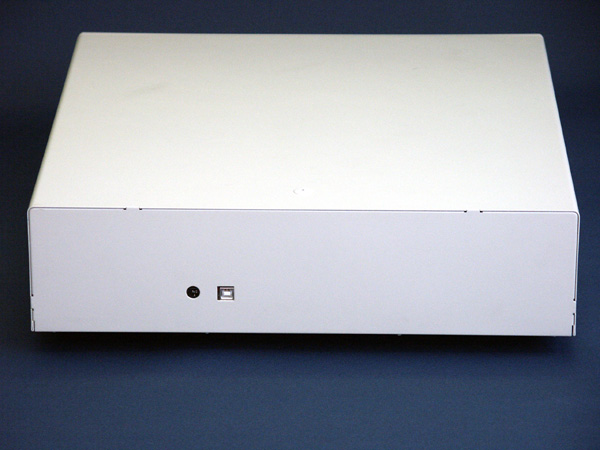

| オープンしたところ | ドロワ内部トレイ | 背面 DCジャックとUSB | トレイを取り外したところ | コイントレイ分離可能 |
仕様
製品名 DWB48MUSB 紙幣 4ブロック（調整可能） 予備仕切１枚、札押さえ1個付属 貨幣 8ブロック(前列固定、後列調整可能) 予備仕切１枚付属 コイントレイ 分離可能 寸法 幅 420mm 奥行 442mm [コネクタ含まず] 高さ 105mm [111mm:ゴム足含む] 質量 本体 約9kg インターフェース USB1.1 HID接続 対応OS Windows XP、Windows Vista(32/64bit)、Windows 7(32/64bit)
※Windows7のXPモードには対応しておりません接続コネクタ ドロワ背面 USB B
PC接続用2M ケーブル付属電源 ACアダプタ付属 本体色 アイボリー 強制開放 付属のカギによる カギ 2本付属
左：ロック、中央（鍵が縦状態）：PC制御、右：強制オープンその他 前面紙幣スリットつき
ソフトウェア
本製品は、Windowsパソコンからドロワをオープンできるユーティリティソフトウェアが付属しています。
ユーティリティをご使用いただきますと、Accessなど多くのデータベースプログラムなどでドロワオープンができます。
データベースソフトなど、外部プログラムの実行ができるアプリケーションからこの添付ユーティリティを呼出（EXEを起動）しますと、ドロワをオープンすることができます。
※プログラム開発の知識をお持ちの方で、自社アプリケーションから直接USB I/Fによりドロワ制御プログラムを組み込みたい場合は、テクノベインズまでお問い合わせください。
付属の専用DLLを呼び出すことで、ドロワオープンやドア状態をチェックすることができます。
（VC++でDLL呼び出し/Call BACKの知識が必要です。自社での組み込みが難しい場合、有料テクニカルサポートもございます。）
トレイ調整
コイントレイの仕切を
持ち上げるコイン仕切 紙幣仕切 紙幣押さえバー コイントレイの後列（前列は固定）および札入れ部仕切り、紙幣押さえは幅を調整できます。
仕切を移動することで、使いやすいサイズに調整できます。
仕切やバーは、ラッチ付きのはめ込み式ですので、特別な工具がなくても調整可能です。
コイン仕切、紙幣仕切、紙幣押さえバーは1個予備が付属しています。
ドロワ前面スリット
前面スリットはコイントレイ下に
つながっていますコイントレイをはずしたところ トレイをはずし
上に重ねたところドロワ前面スリットはコイントレイ下に直結しています。
たくさんの紙幣をコイントレイ下に入れてドロワを使用した場合、お札の厚みでコイントレイが持ち上がり、
開閉時トラブルを発生することがあります。コイントレイ下をご使用される場合、たくさんの紙幣などを入れないよう、充分にご注意ください。
トレイカバー&トレイセット[別売りオプション]
トレイを単体で取り扱う際に便利なカバーです。
DWB48Mシリーズ専用のカバーです。
鍵により不用意にカバーが外れなくなっています。（トレイカバーは防犯目的では使用できません。）
→ DWB48Mシリーズキャッシュドロワ用トレイカバー をご覧ください。
ご購入は
テクノベインズショッピングサイトにて販売中です。
Q&A
Q. DWB48MUSBは、どうやって制御するのですか？ A. DWB48MUSBにはユーティリティソフトウェアが付属しています。
このユーティリティは実行(EXE)ファイルですので、インストールを行うことにより、USBの制御プログラムを作成しなくてもドロワを制御できます。
EXEファイルを実行するとWindowsにダイアログが表示されますので、このダイアログからドロワを開くことができます。
また、ダイアログを表示させずに、ドロワを開くこともできます。
Q. VC等による自分のプログラムからドロワを制御することができますか？ A. DWB48MUSBには、専用DLLが付属しています。
このDLLを使用してプログラムを組んでいただくことで、ドロワを制御することができます。
DLLを使用して、以下のことができます。ドロワオープン
ドロワ開閉状態の検出
ドロワのUSBポートへの接続の有無※プログラム開発の知識をお持ちの方で、自社アプリケーションから直接USB I/Fによりドロワ制御プログラムを組み込みたい場合は、テクノベインズまでお問い合わせください。
USBドロワのHIDクラスを呼び出しをアプリケーションに組み込む場合、付属のDLLを呼び出すことで、ドロワオープンやドア状態をチェックすることができます。
（VC++でDLL呼び出し/Call BACKの知識が必要です。自社での組み込みが難しい場合、有料テクニカルサポートもございます。）Q. ドロワをWindows PCインストールする際、デバイスドライバの読み込みは必要ですか? A. DWB48MUSBは、ヒューマン インターフェイス デバイス（HID）クラスと呼ばれている、Windowsで標準搭載されている形式のUSBインターフェースを用いています。
Windowsに接続すると、プラグアンドプレィで自動的にHIDクラスの装置として認識されます。
HIDクラスのデバイスドライバは、Windowsに標準で組み込まれていますので、USB接続した際に特別なデバイスドライバをインストールするは必要ありません。
Windows XPのデバイスマネージャ表示例USBドロワをUSBポートに接続すると、プラグアンドプレイ機能によりWindowsで認識された表示がされます。
HID機器であるUSBキーボードを接続した場合と同様に、「USB ヒューマン インターフェイス デバイス」として表示が現れます。ドロワ自体のオープンは、付属のユーティリティを使用することでアプリケーションからドロワを制御できます。
※プログラム開発の知識をお持ちの方で、自社アプリケーションから直接USB I/Fによりドロワ制御プログラムを組み込みたい場合は、テクノベインズまでお問い合わせください。
USBドロワのHIDクラスを呼び出しをアプリケーションに組み込む場合、付属のDLLを呼び出すことで、ドロワオープンやドア状態をチェックすることができます。
（VC++でDLL呼び出し/Call BACKの知識が必要です。自社での組み込みが難しい場合、有料テクニカルサポートもございます。）Q. USB接続は、コネクタを差し替えるとトラブルが発生しませんか？ A. 本機は、キーボードやマウスなどと同じ、USBのHIDと呼ばれる規格（クラス）を使用しています。 レジ周辺機器の一部に、COMポートをエミュレートするUSB機器があり、これらの中にはユーザーがUSBケーブルを差し替えるとトラブルが発生する事があるようです。主な原因として、USBの差込口を変えると、COMポート番号が設定と異なったり、デバイスドライバの再インストールを要求する場合があります。HID規格を用いた本機では、OSがUSBデバイスを制御しますので、安定した動作が行えます。 Q. DWB48MUSBがUSBポートに接続されていない場合、ソフトウェア側で知ることができますか？ A. できます。ユーティリティソフトウェアから状態を取ることができます。
また、プログラム作成が可能な場合、DWB48MUSBがUSBポートに接続されていない場合、DLLからエラーが返ってきます。Q. DWB48MUSBは電源が必要ですか？ A. 必要です。DWB48MUSBには専用のACアダプタを標準で同梱しています。この専用ACアダプタをお使いください。
電源を供給しないと、ドロワをオープンすることができません。Q. OCXドライバは付属していますか？OPOS ADKから制御できますか？ A. OCXドライバは付属していません。OPOS ADKからは制御できません。 Q. COMポートを使用してドロワを開くことはできますか? A. 本装置はCOMを使用しないため、COMポートからのオープンはできません。
USB接続をおこない、アプリケーションからCOM接続のドロワとして使用する場合は、DWB48MRS-2/USBをご使用ください。Q. Windows 8で使用できますか? A. テクノベインズの社内環境における動作試験では、Windows 8で動作することを確認しております。 参考：Windows 8対応状況
Windows7のXPモードには対応しておりません。
参照
- テクノベインズ USBドロワ用ドロワオープンユーティリティソフト
- DWB48MUSB取扱説明書
- USB接続タイプ キャッシュドロワ DWM48MUS
- USB接続タイプ キャッシュドロワ DWM36MUS
- レジプリンタ接続（DKD）タイプ キャッシュドロワ DWM48MDK
- レジプリンタ接続（DKD）タイプ キャッシュドロワ DWM36MDK
- VFD2002EをExcelで使用する解説 ← ExcelおよびAccess（Microsoft Office）のVBAから簡易ユーティリティを使用する参考例。
ドロワを開くためのボタン操作の基本的な考え方は同じなので参考になります。- キャッシュドロワ トラブルシューティング
キャッシュドロワは、レジ周辺機器です。レジスターやPOS（ポス、ピーオーエス）レジなどで用いられ、ドロワー、キャッシュドロワー、キャッシュドロア、キャッシュドロアー、ドロア、ドロアー、キャッシャー、金銭出納箱、金銭引き出し、収納箱、引出などと呼ばれる場合も有ります。
