USBキャッシュドロア

 DSM36SUS2 / DSM48MUS2


ホーム > キャッシュドロア > DSM36SUS2 / DSM48MUS2

製品一覧



レシートプリンタを使用しない業種・店舗でもキャッシュドロアを使いたい。


レシートプリンタ不要で使用可能なUSBモデル。
不具合が起きた際、プリンタとドロアの切り分けも容易。



ACアダプタ およびドライバが不要

 PCのUSBポートより電源を供給するためアダプタは不要です。

3札6硬貨1サブスペース 対応の小型モデル(DSM36SUS2)

 幅336mm、奥行き368mm、高さ90mm、3札6硬貨

金券や棒金を十分に収納可能な中型モデル(DSM48MUS2)

 幅410mm、奥行き420mm、高さ100mm、4札8硬貨

開閉検知スイッチ付き

 ドロア開閉時のステータスが取れ、ソフトウェアでも検出できます。

盗難防止セキュリティスロット(ケンジントンロック)

 ドロア背面にセキュリティスロット対応で持ち運びを防げます。









プリンタを使わない店舗にもおすすめ


  ●美容院・床屋向けシステム
    レシートを発行しないがドロアを使用したい。

  ●調剤薬局・卸売店向けシステム
    帳票はレザープリンタで発行するがドロアを使用したい。




制御方法



本製品はUSBHIDでの制御です。 以下の制御方法がございます。

オープンユーティリティから制御


お客様のプログラムから外部EXEを起動できる場合、EXEを呼び出して制御することも可能です。

コマンドラインパラメータを付けてEXEを起動することでダイアログを表示せずに実行します。

また、オープンユーティリティを直接操作してドロアを制御することもできます。




UsbDrawerOpenModuleの詳細はこちら








DLLで制御


DLLをお客様のプログラムから呼び出して制御することが可能です。



DWB48MUSBとの互換性について

2015年2月13日出荷分より、旧モデルDWB48MUSBに対応したEXEも添付しております。

これによりDWB48MUSBをEXEやdllで制御されていたお客様もプログラムの変更の必要がなく

DSM36SUS2をお使いいただけるようになりました。詳細はこちら





DSM36SUS2の特徴(おすすめポイント)



 ポイント1 小型タイプながら6硬貨の収納が可能

     消費税対策はお済みですか?

消費税8%導入により、つり銭が増え6硬貨の収納が必要です。
     通常、小型キャッシュドロアは、5硬貨対応の製品が多く、2種の硬貨をまとめて収納する場合が多いようです。
     弊社ドロアは、付属のコインカップで6硬貨までの収納を可能にします。
     コインカップはコイントレイのどの位置にも装着できます。








コインカップ

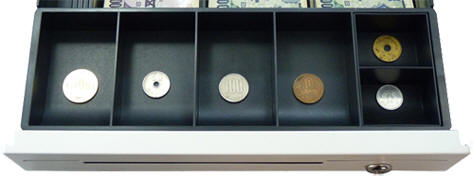

一番右端にコインカップを装着した場合



サブスペースエリアも確保





  オプションでコインカップのみの販売もしております。コインカップ の販売と詳細はこちら


 ■ポイント2  コンパクトな奥行きサイズ

     紙幣3種・硬貨6種を十分に収納しつつも、奥行きサイズは368mm。
     小型モデルの中でもさらに奥行きを抑えたタイプです。
     寸法:幅336mm、奥行き368mm、高さ90mm(ゴム足含む)



 ■ポイント3  盗難防止!

     店頭など目につきやすい場所に設置されるドロアは、常に持ち去りの危険にさらされています。
     小型のモデルほどセキュリティ対策は必要です。
     テクノベインズでは、ドロア背面にセキュリティスロットを設けました。
     ケンジントンロックで固定すれば、レジを離れた際も安心です。

     ※セキュリティスロットはDSM48MUSU2にもございます。

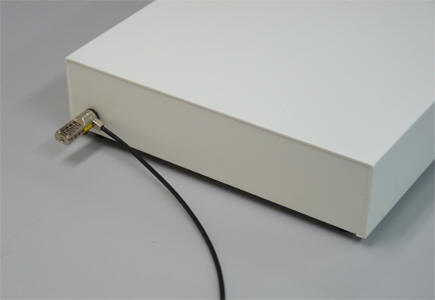

セキュリティスロット



ケンジントンロックを装着

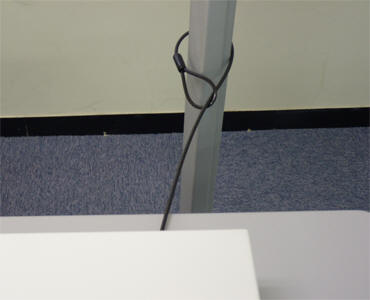

  ドロアを固定します



  Kensington社(ケンジントン社)のセキュリティスロット の販売と詳細はこちら






仕様



設置場所に困らない省スペース仕様
  幅336mm、奥行き368mm、高さ90mm(DSM36SUS2)

ゆったり収納が可能な中型モデル

  幅410mm、奥行き420mm、高さ100mm(DSM48MUS2)

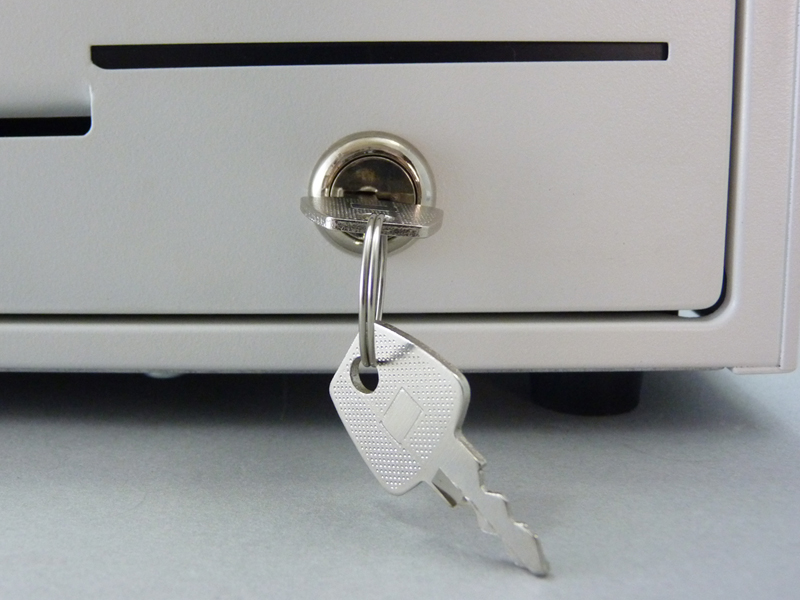

鍵付属。鍵による手動開閉も可能です。



内部トレイ



 DSM36SUS2 コイントレイは3札6硬貨+サブスペース。全硬貨に対応



 内部トレイは、紙幣3種・貨幣6種仕様
(コインカップ装着時)

コイントレイは着脱可能

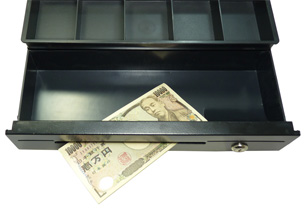

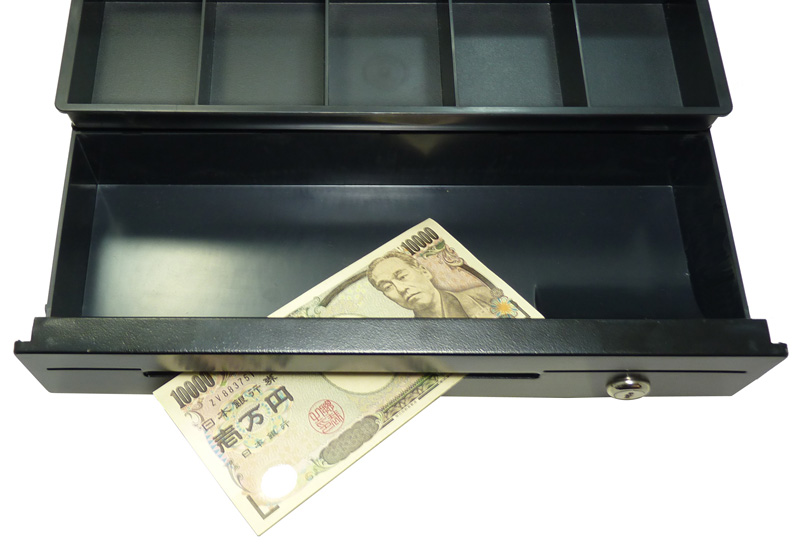

    コイントレイの下に商品券や紙幣が収納できます





  サブスペースには、コイン・棒金・クリップなどを収納可能。またサブスペースをコイン収納として

  使用することで、全種類の紙幣と硬貨を収納できます。





サブスペース拡大写真

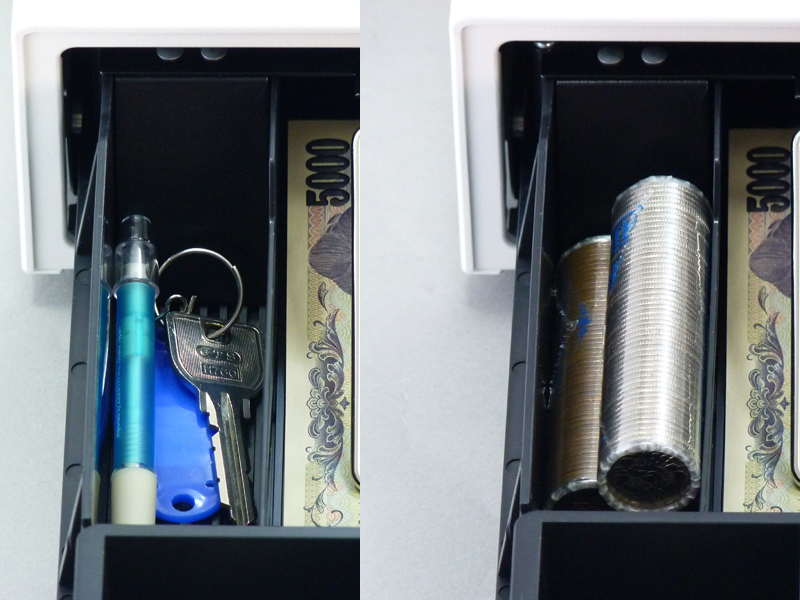

サブスペース収納例





コインの収納に十分な大きさです

棒金の他に、印鑑や鍵などの小物も収納できます

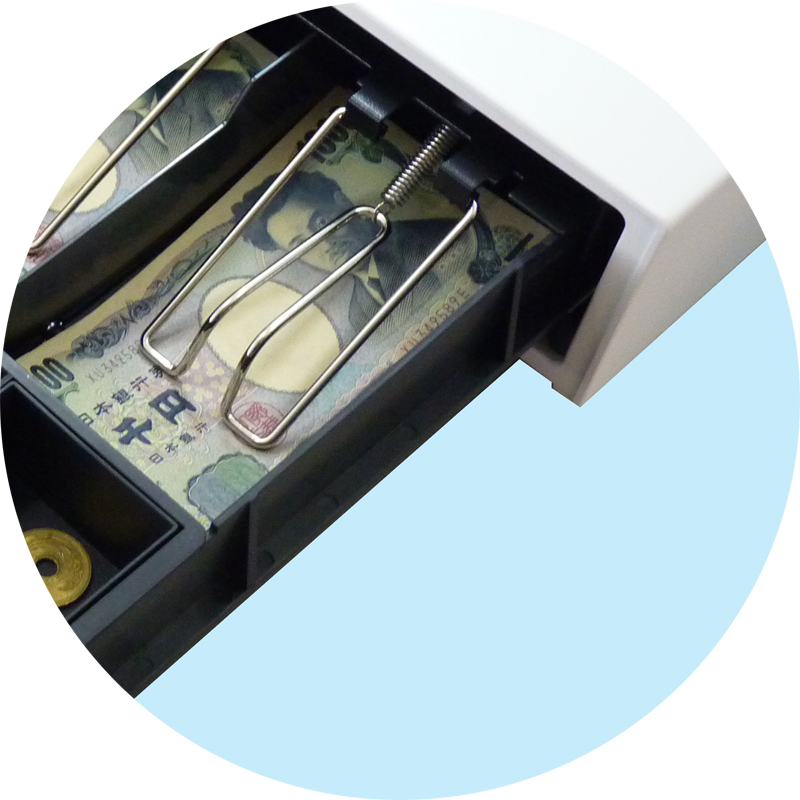

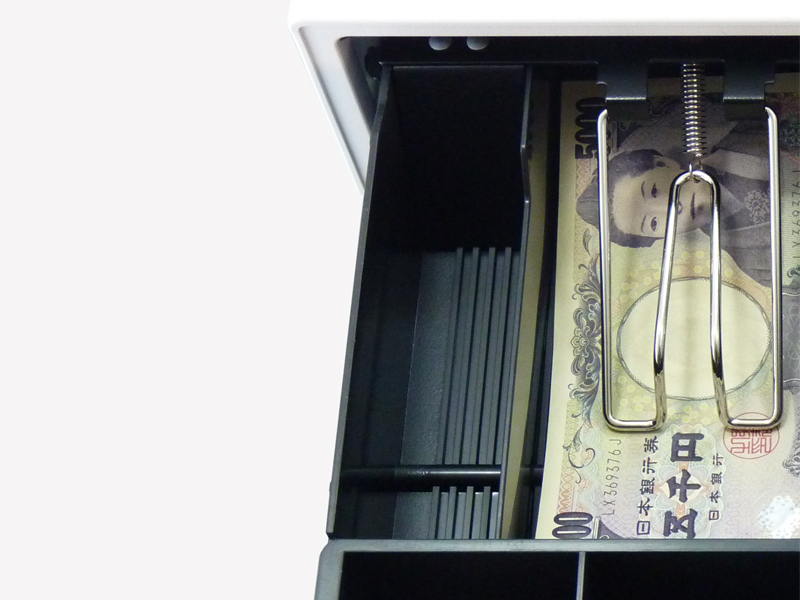

札押さえは丈夫なスチール製

全ての紙幣・硬貨を収納可能




ドロアによってはプラスチック製の札押えもございますが、DSM36/48シリーズは丈夫なスチール製を採用しております。破損しにくい仕様となっております。

ドロアによっては紙幣の収納が斜め収納のモデルがありますが、紙幣が取りにくく、来客の多い業種によってはお勧めしません。DSM36/48シリーズは紙幣を取りやすい平置き設計です。

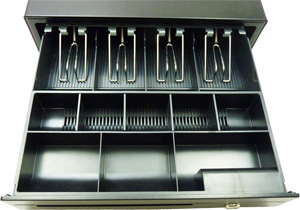

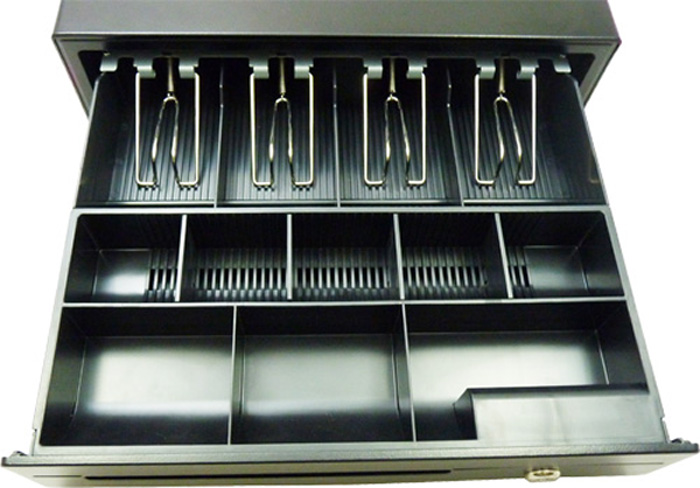

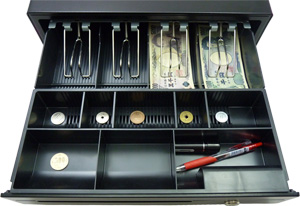

 DSM48MUS2 4札8硬貨で余裕の収納



内部トレイは、紙幣4種・貨幣8種仕様

貨幣仕切位置の変更が可能

コイントレイは着脱可能







ボールペンや印鑑などの小物も収納することができます。

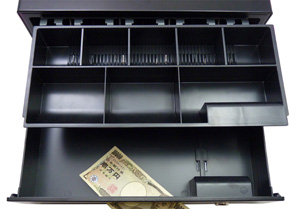

コイントレイの下に商品券や紙幣が収納できます




■セキュリティスロット対応 (DSM36/DSM48共通)

  ケンジントンロックによる固定が可能です。盗難や不用意な持ち運びを 防ぎます。

  ケンジントンワイヤは別途ご用意ください。ケンジントンワイヤーも別途取り扱っております

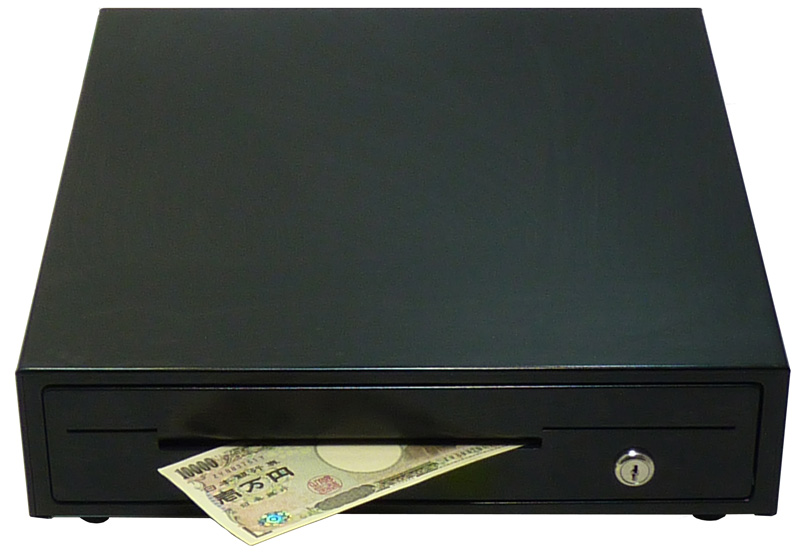

■扉正面にスリットを配置。 (DSM36/DSM48共通)

  ドロアをオープンせずに、コイントレイ下に紙幣や商品券を入れられます。







■3種類のインターフェースをご用意。 (DSM36/DSM48共通)

  USB接続の他に、DKD接続LAN接続のモデルもございます。

  弊社のUSBドロアは、ACアダプタ不要で動作が可能です。USBケーブルのみで配線周りは非常にスッキリします。

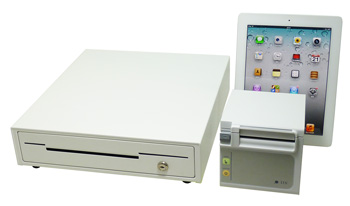

本体色はホワイト、ブラック

  ホワイト、ブラック共にレシートプリンタや、タブレットと一緒にご使用されても

  違和感のない色合いに仕上げました。









トレイ寸法



■DSM36トレイ寸法








■DSM48トレイ寸法









製品仕様


    製品名 DSM36SUS2-W DSM36SUS2-B DSM48MUS2-W DSM48MUS2-B
    本体色

    ホワイト

    ブラック

    ホワイト

    ブラック
    インターフェース

    USB準拠(HID)

    24Vソレノイド

    トレイ 紙幣

    3ブロック

    4ブロック

    貨幣

    6ブロック(付属コインカップ使用時)

    8ブロック

    サブスペース

    1ブロック -
    本体寸法 336mm 410mm
    奥行    368mm ( シリンダー部分を含まず)    420mm ( シリンダー部分を含まず)
    高さ 90mm (ゴム足含む) 100mm (ゴム足含む)
    質量

    本体 約4.5kg

    本体 約5.8kg

    電源 不要(USBバスパワー)
    強制開放

    付属の鍵

    セキュリティスロット 対応
    ケーブル長 USBケーブル(約1.7m)
    付属品 鍵2本、 コインカップ、Windows用オープンEXE 鍵2本、Windows用オープンEXE






    Last Update : 2018/09/14
