小型キャッシュドロア DWM36Sシリーズ
 USB接続, LAN接続, レシートプリンタ接続(DKD)


開発・発売元:テクノベインズ



DWM36SDK-W(DKD)

DWM36SUS2-W(USB)

DWM36SLN-W(LAN)


ホーム > キャッシュドロア > DWM36シリーズ

製品一覧





販売終了しました。



ソケット通信で制御可能なLAN対応キャッシュドロ アが新登場!
Wi-Fiアクセスポイントを用いると、iOS,Androidからでも接続が可能。


設置場所に困らない省スペース仕様!3札5硬貨1サブスペース

大好評モデルDWX36SDKの後継機種で、インターフェースを追加した新モデルです。




●本体色はホワイトとブラックから選択が可能

綺麗なホワイトとブラックをご用意。



●選べるインターフェース!DWM36Sシリーズは、3種類のインターフェスがございます。

USB接続、レシートプリンタ接続(DKD)、LAN接続よりお選びいただけます。

iPhone / iPod touch / iPad/Android対応!

LAN接続タイプは、ソケット通信により iOS, Androidなどのモバイル端末から制御することが
  可能です。

●省設置面積。 幅336mm、奥行き368mm、高さ90mm と、3方向とも小型設計

コンパクトサイズですのでレジカウンタなどへの設置の際、自由度があります。

●3札5硬貨収納の小型トレイを新たに開発

  サブスペースを使用されますと、6硬貨まで収納が可能です。





















  ■設置場所に困らない省スペース仕様
     幅336mm、奥行き368mm、高さ90mm

     レジ回りがスッキリと見え、カウンター台への組み込みにも手頃な大きさです。

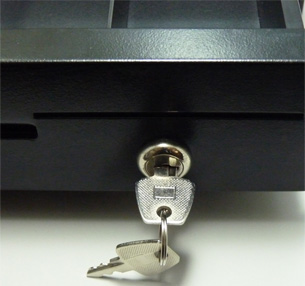

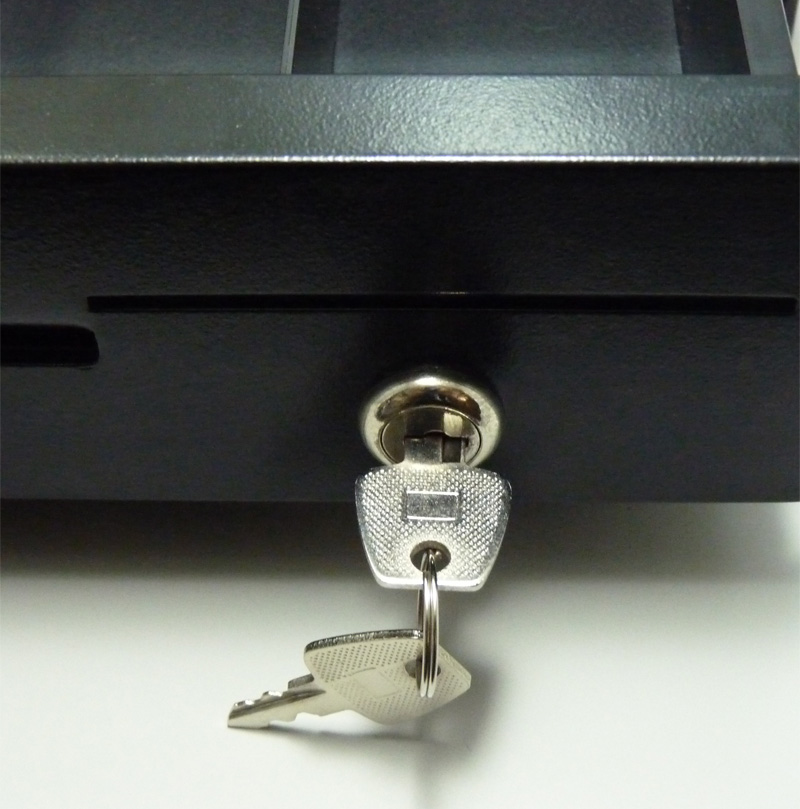

     鍵付属。鍵による手動開閉も可能です。

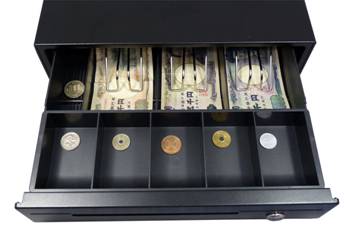

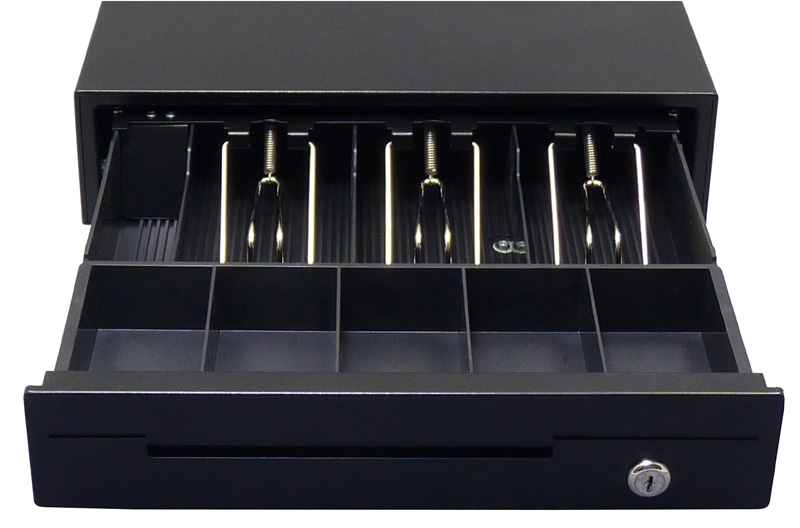

  ■コイントレイは3札5硬貨+サブスペース。 全硬貨に対応







 内部トレイは3、紙幣3種・貨幣5種仕様


コイントレイは着脱可能

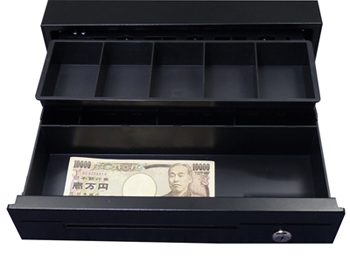

    コイントレイの下に商品券や紙幣が収納できます





          サブスペースには、コイン・棒金・クリップなどを収納可能。またサブスペースをコイン収納として使用することで、

          全種類の紙幣と硬貨を収納できます。

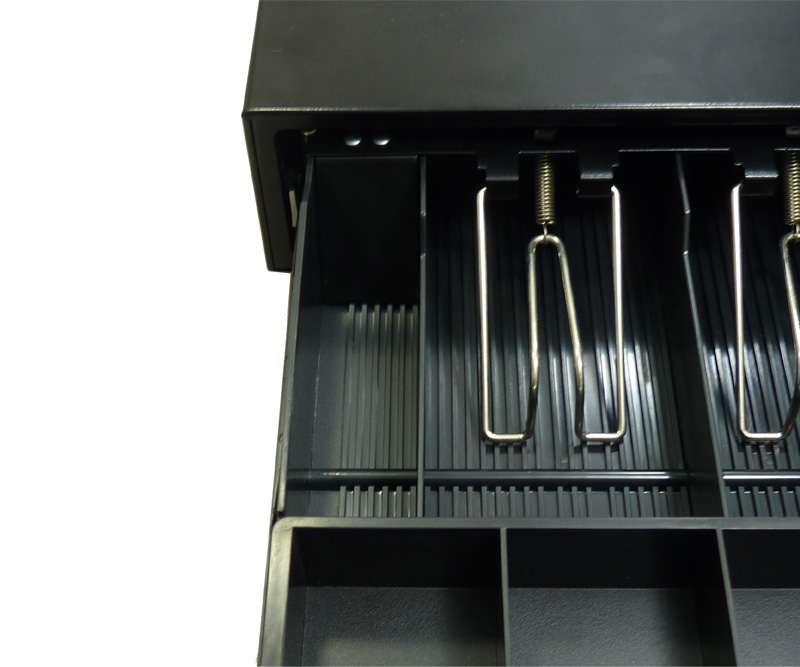

サブスペース拡大写真

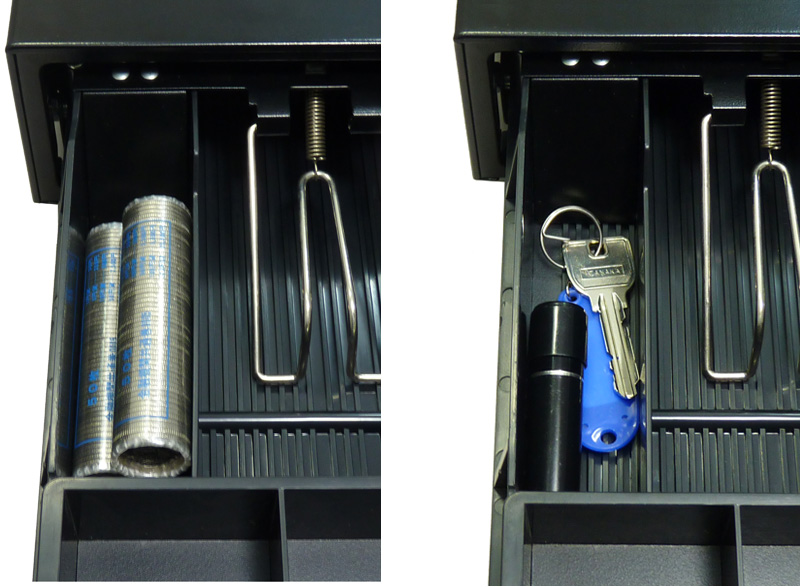

サブスペース収納例







コインの収納に十分な大きさです

棒金の他に、印鑑や鍵などの小物も収納できます







全ての紙幣・硬貨を収納可能


札押さえは丈夫なスチール製

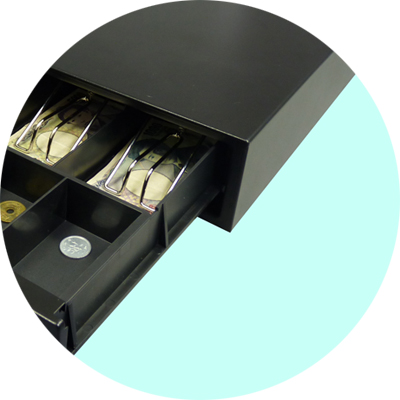

  ■扉正面にスリットを配置。

     ドロアをオープンせずに、コイントレイ下に紙幣や商品券を入れられます。

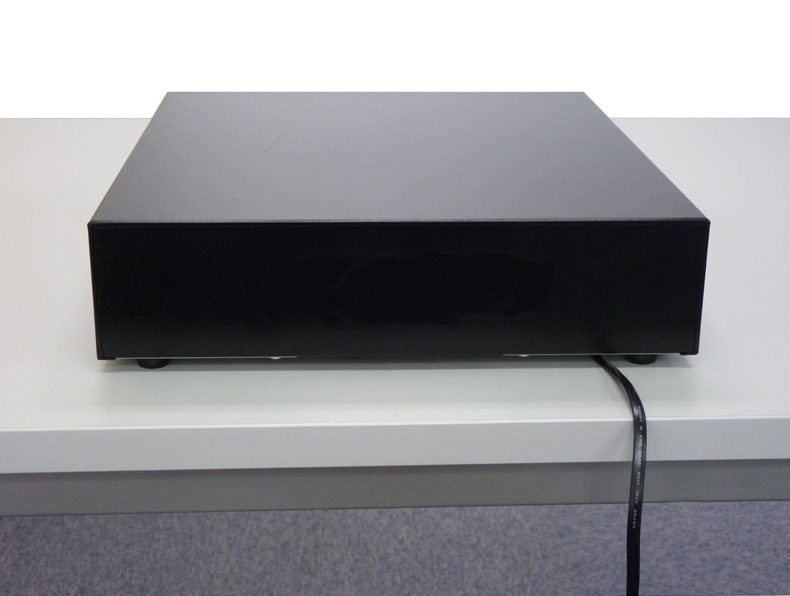

  ■背面がスッキリ
     接続コネクタを底面に配しました。お客様からの見栄えが良く、トラブルも軽減できます。




  ■3種類のインターフェースをご用意。

     USB接続、DKD接続、LAN接続。

     LAN接続対応モデルは、ソケット通信での制御が可能。

     Wi-Fiアクセスポイントを使用することで、iOSやAndroidからも制御ができます。(プログラム作成が必要です)

     制御方法の詳細は接続方法をご確認ください。








旧モデルの為、ショッピングカートで値下げ販売中です。



  ショッピングカートからもご注文が可能です。

  ご注文が集中した場合、在庫が不足する場合がございます。予めご了承ください。

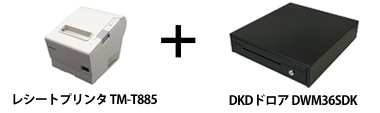

  また、人気のエプソンレシートプリンタ TM-T885とセットになったモデルも発売中です。

  DKDドロアとご一緒にレシートプリンタもいかがでしょうか?



  プリンタ本体もお値打ち価格で販売しております。TM885US001/ACSET(電源付)¥52,800(外税)~

  エプソンスター精密シチズンSIIなどの主要国内メーカのプリンタも各種ございます。











接続方法

   USB接続

USB HIDで の制御です。こちらは、専用オープンユーティリティ(EXE)を付属していますので、USB制御プログラムを作成しなくてもドロワを制御できます。
また、プログラムから外部のEXEを起動できる場合、EXEを呼び出して制御が可能です。

Windows PCからユーティリティを使用した制御方法はこちらをご参照ください



 DKD接続

本製品は、プリンタに接続し、プリンタ経由で制御を行います。制御方法はプリンタにより異なります。

各プリンタの説明書をご覧ください。

EPSONプリンタから、「OPOS ADK Ver.2.70J R4」 および 「OPOS ADK for .NET Ver.1.12.7J」で動作することを確認しております。
但し、EPSON OPOS ADK for .NET Ver.1.12.7Jをインストールする際は、Microsoft POS for .NETを予めインストールする必要があります。

EPSON

TM-T90シリーズ、TM-T885シリーズ、その他DKD対応プリンタ

スター精密

TSP143ⅡU、TSP143GT、TSP654シリーズ、TSP700Ⅱシリーズ 等DKD対応プリンタ

シチズン

CT-S600シリーズ、CT-S800シリーズその他DKD対応プリンタ

その他各社DKD対応のプリンタ



WindowsドライバからDKDドロワの設定方法(例:TM-T885)



 LAN接続

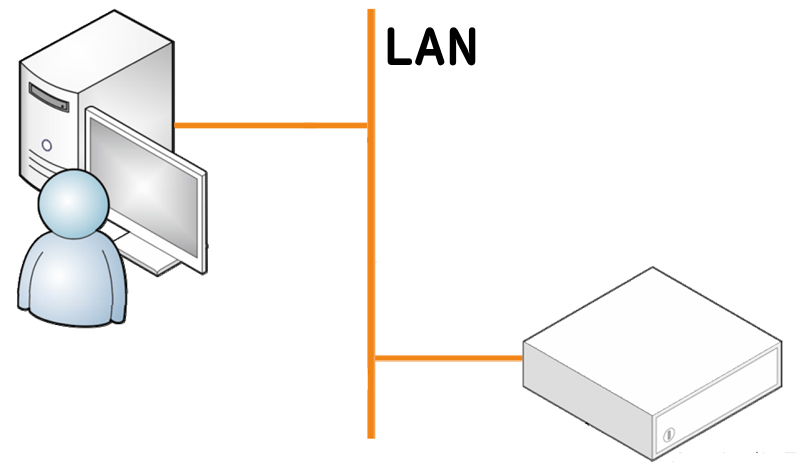

PCから制御

ネットワークのソケット接続により、ネットワーク経由で 直接制御できます。
専用オープンユーティリティ(EXE)が付属いたします。
こちらのユーティリティを使用することで、PCからソケット通信のプログラムを作成する必要がなく、LAN経由ですぐにキャッシュドロワをオープンすることができます。

さらに仮想COMドライバを用いると、WindowsPCの仮想シリアル接続(COM)からキャッシュドロワを制御することも可能です。

Windows PCからユーティリティを使用した制御方法はこちらをご参照ください

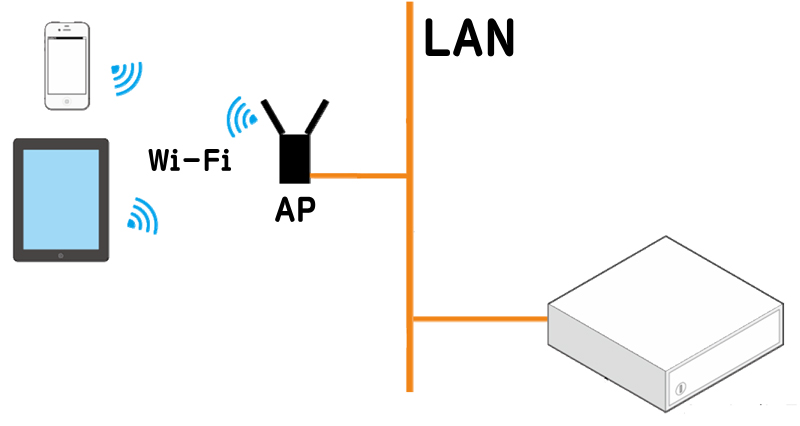

モバイル端末から制御

iPhone, iPod touch, iPad, Andoroidなどのモバイル端末から直接キャッシュドロワの制御を行う場合は、モバイル端末からWi-Fiアクセスポイント までのソケット通信のプログラムおよび、Wi-Fiアクセスポイントをお客様側でご用意ください 。
付属のオープンユーティリティはWindows PCから制御する場合のEXEです。

ソケット通信とはインターネットの基本となる通信方式で、現在ネットワーク接続が可能なOS自体がサポートしている機能です。
また、ソケットとは通信を行うコンピュータが持つネットワーク内での住所であるIPアドレスとポート番号により通信先を指定します。





参考例


iPhone/iPod touch/iPad/Androidからパススルー接続で周辺機器を制御



カスタマディスプレイVFD2002E/LANを使用して、 スマートフォンやタブレットからパススルー接続で、カスタマディスプレイ、

レシートプリンタ、キャッシュドロワなどの機器を制御すること が可能です。

VFD2002E/LANは、VFD2002EDS203がセットになっているモデルです)



接続は図のようにDS203から各周辺機器をパススルーで接続いたします。

ソケット通信でアクセスするプログラムをご用意いただき、DS203へ各周辺機器のコマンドを送る必要がございます。

詳細はお問い合わせください。



カスタマディスプレイ VFD2002E/LAN、キャッシュドロア DWM36SDKサーマルレシートプリンタ TM-T885を使用したパススルー接続です。

上記モデルを使用し、弊社で動作確認済みです。















仕様

製品名 DWM36SUS2-W(A) DWM36SUS2-B DWM36SDK-W(A) DWM36SDK-B DWM36SLN-W(A) DWM36SLN-B
本体色

ホワイト

ブラック

ホワイト

ブラック

ホワイト

ブラック
インターフェース

USB HID

DKDインターフェース

LAN

24Vソレノイド

トレイ 紙幣

3ブロック

貨幣

5ブロック

サブスペース

1ブロック
本体寸法 336mm
奥行    368mm ( シリンダー部分を含まず)
高さ 90mm (ゴム足含む)
質量

本体 約4.0kg

電源 不要(USBバスパワー) 不要(DKD) ACアダプタ
強制開放

付属の鍵、底面レバー

(鍵ロック時はレバーでの開放は不可)

ケーブル長 USBケーブル(約1.7m) DKDケーブル(約95cm) LANケーブル(約2m)
付属品 鍵2本 、オープンEXE 鍵2本 、DKDケーブル 鍵2本 、LANケーブル、オープンEXE、
ACアダプタ
