中型キャッシュドロ ア DWM48Mシリーズ
 USB接続, LAN接続, レシートプリンタ接続(DKD)



発売元:テクノベインズ



DWM48MUS(USB)

DWM48MDK(DKD)

DWM48MLN(LAN)


ホーム > キャッシュドロア > DWM48シリーズ

製品一覧

販売終了いたしました。



ソケット通信で制御可能なLAN対応 中型キャッシュドロアが新登場!
Wi-Fiアクセスポイントを用いると、iOS,Androidからでも接続が可能。


大好評モデルDWM36Sと同シリーズで中型モデルが登場!

4札8硬貨タイプです。商品券や棒金なども十分に収納可能です。




新色ホワイトを追加いたしました。

これまでのアイボリーから、ホワイトにカラー変更いたしました。



●選べるインターフェース!DWM48Mシリーズは、3種類のインターフェスがございます。

USB接続、レシートプリンタ接続(DKD)、LAN接続よりお選びいただけます。



●USB接続モデルは専用ユーティリティ(EXE)をご用意。

  プログラムから外部EXEを起動できる場合、EXEを呼び出して制御が可能です。

iPhone / iPod touch / iPad/Android対応!

LAN接続タイプは、ソケット通信により iOS, Androidなどのモバイル端末から制御することが
  可能です。

●収納十分な中型サイズ 幅410mm、奥行き420mm、高さ100mm
















幅410mm、奥行き420mm、高さ110mm と4札8硬貨対応の中型サイズです。
※レジカウンタに十分なスペースがある場合、収納量が多い中型ドロワがお勧めです。

鍵により、手動開放及び簡易ロックが可能
※キャッシュドロアは、金庫のように強固な防護機構は持ちません。鍵によるロックは、レジの開放を一時的に制限するなど、簡易的な用途でご使用となります。

接続コネクタを底面に配したことで、背面もすっきり
※お客様側へレジ(ドロア)背面を向けて使用する場合でも、ケーブル/コネクタが露出しないので、美観がよく、トラブルが少ない。

全金種(3札6硬貨)のつり銭設定がある業種にお勧めします。
紙幣4種・貨幣8種類の中型トレイです。
※1円や5円の釣銭設定がない業種や、多くのつり銭を収納する必要がない場合は、3札5コイン対応の小型サイズドロワもございます。
(1万円札、5000円札、2000円札、1000円札 計4札。 500円硬貨、100円硬貨、50円硬貨、10円硬貨、5円硬貨、1円硬貨 計6貨幣)












  ショッピングカートからもご注文が可能です。

  ご注文が集中した場合、在庫が不足する場合がございます。予めご了承ください。

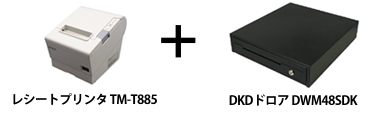

  また、人気のエプソンレシートプリンタ TM-T885とセットになったモデルも発売中です。

  DKDドロアとご一緒にレシートプリンタもいかがでしょうか?



  プリンタ本体もお値打ち価格で販売しております。TM885US001/ACSET(電源付)¥52,800(外税)~

  エプソンスター精密シチズンSIIなどの主要国内メーカのプリンタも各種ございます。













本体カラーをアイボリーからホワイトに変更

2013年7月19日発売分より、本体色をアイボリーからホワイトに変更いたしました。

白系のレシートプリンタや、タブレット(白系)と一緒にご使用されても違和感のない色合いに仕上げました。













制御方法

    USB接続

USB HIDで の制御です。こちらは、専用オープンユーティリティ(EXE)を付属していますので、USB制御プログラムを作成しなくてもドロワを制御できます。
また、プログラムから外部のEXEを起動できる場合、EXEを呼び出して制御が可能です。

Windows PCからユーティリティを使用した制御方法はこちらをご参照ください



 DKD接続

本製品は、プリンタに接続し、プリンタ経由で制御を行います。制御方法はプリンタにより異なります。

各プリンタの説明書をご覧ください。

EPSONプリンタから、「OPOS ADK Ver.2.70J R4」 および 「OPOS ADK for .NET Ver.1.12.7J」で動作することを確認しております。
但し、EPSON OPOS ADK for .NET Ver.1.12.7Jをインストールする際は、Microsoft POS for .NETを予めインストールする必要があります。

EPSON

TM-T90シリーズ、TM-T88シリーズ、その他DKD対応プリンタ

スター精密

TSP143ⅡU、TSP143GT、TSP654シリーズ、TSP700Ⅱシリーズ 等DKD対応プリンタ

シチズン

CT-S600シリーズ、CT-S800シリーズその他DKD対応プリンタ

その他各社DKD対応のプリンタ





WindowsドライバからDKDドロワの設定方法(例:TM-T885)



 LAN接続

PCから制御

ネットワークのソケット接続により、ネットワーク経由で 直接制御できます。
専用オープンユーティリティ(EXE)が付属いたします。
こちらのユーティリティを使用することで、PCからソケット通信のプログラムを作成する必要がなく、LAN経由ですぐにキャッシュドロワをオープンすることができます。

さらに仮想COMドライバを用いると、WindowsPCの仮想シリアル接続(COM)からキャッシュドロワを制御することも可能です。

Windows PCからユーティリティを使用した制御方法はこちらをご参照ください



モバイル端末から制御

iPhone, iPod touch, iPad, Andoroidなどのモバイル端末から直接キャッシュドロワの制御を行う場合は、モバイル端末からWi-Fiアクセスポイント までのソケット通信のプログラムおよび、Wi-Fiアクセスポイントをお客様側でご用意ください 。
付属のオープンユーティリティはPCから制御する場合のEXEです。

ソケット通信とはインターネットの基本となる通信方式で、現在ネットワーク接続が可能なOS自体がサポートしている機能です。
また、ソケットとは通信を行うコンピュータが持つネットワーク内での住所であるIPアドレスとポート番号により通信先を指定します。





参考例


iPhone/iPod touch/iPad/Androidからパススルー接続で周辺機器を制御



カスタマディスプレイVFD2002E/LANを使用して、 スマートフォンやタブレットからパススルー接続で、カスタマディスプレイ、

レシートプリンタ、キャッシュドロワなどの機器を制御すること が可能です。

VFD2002E/LANは、VFD2002EDS203がセットになっているモデルです)



接続は図のようにDS203から各周辺機器をパススルーで接続いたします。

ソケット通信でアクセスするプログラムをご用意いただき、DS203へ各周辺機器のコマンドを送る必要がございます。

詳細はお問い合わせください。



キャッシュドロアDWM36SDK、カスタマディスプレイVFD2002E/LAN、サーマルレシートプリンタTM-T885を使用したパススルー接続です。

上記モデルを使用し、弊社で動作確認済みです。

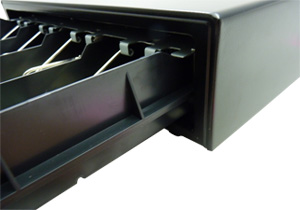

内部トレイ



4札8硬貨までの収納が可能です。







硬貨仕切の位置変更や仕切を取り外して硬貨スペースの数を減らすことも可能です。ボールペンや印鑑などの小物も収納することができます。



コイントレイは着脱可能で、コイントレイの下に1万円札や商品券などを収納が可能です。



















引き出し部とトレイを一体化させたことで、コストパフォーマンスに優れたローコストモデルを実現しました。







ドロア本体と札押さえは丈夫なスチール製です。



















仕様

製品名 DWM48MUS-W(A) DWM48MUS-B DWM48MDK-W(A) DWM48MDK-B DWM48MLN-W(A) DWM48MLN-B
本体色

アイボリー

ブラック

アイボリー

ブラック

アイボリー

ブラック
インターフェース

USB HID

DKDインターフェース

LAN

24Vソレノイド

トレイ 紙幣

4ブロック

貨幣

8ブロック

本体寸法 410mm
奥行    420mm ( シリンダー部分を含まず)
高さ 110mm (ゴム足含む)
質量

本体 約5.8kg

電源 不要(USBバスパワー) 不要(DKD) ACアダプタ
強制開放

付属の鍵、底面レバー

(鍵ロック時はレバーでの開放は不可)

ケーブル長 USBケーブル(約1.7m) DKDケーブル(約95cm) LANケーブル(2m)
付属品 鍵2本 、オープンEXE 鍵2本 、DKDケーブル 鍵2本 、LANケーブル、オープンEXE、
ACアダプタ







製品展示について

本製品は弊社にてごらんいただけます。
