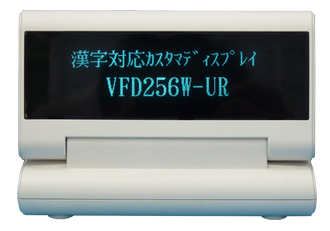

漢字対応カスタマディスプレイVFD256


ホーム > 表示機・ディスプレイ > VFD256

製品一覧

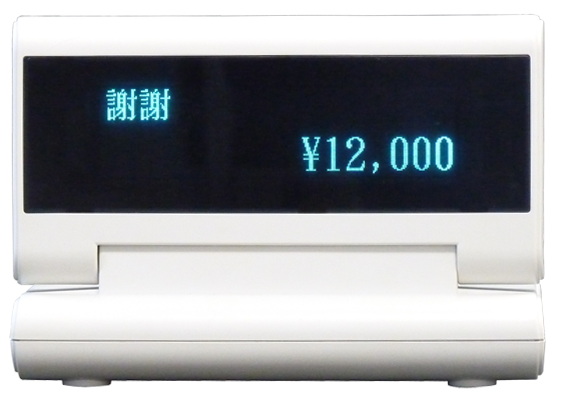

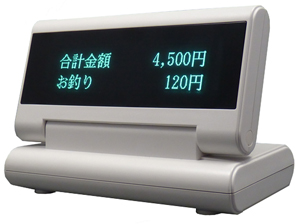

キレイな漢字表示で高い視認性、目に優しい青緑の蛍光表示管。

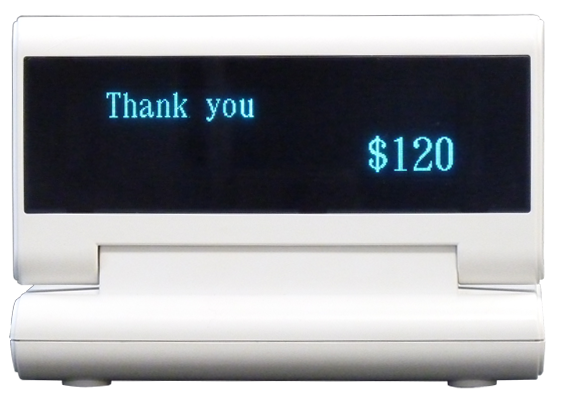

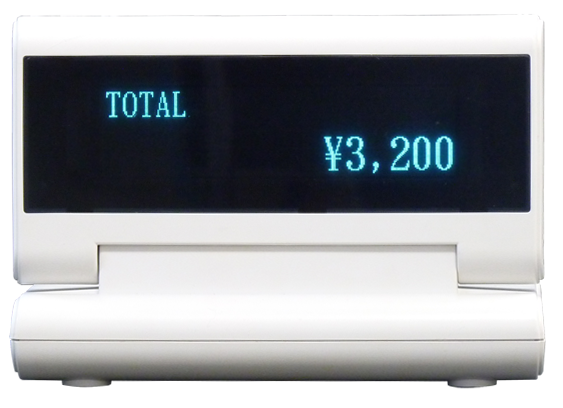

受付や窓口のメッセージ表示やレジでの釣り銭表示などにお勧めです。






豊富な表示モード

 24ドット全角10文字×2行、16ドット全角16文字×3行など、

 13種類の表示モードによる文字表示が可能です。

 漢字フォント(16,24,32Dot)内蔵なので、直接漢字表示が可能です。

付属ソフトでパソコンから簡単に表示

 パソコンから簡単に表示できるユーティリティソフトが付属しています。

 また、お客様のプログラムから呼び出して表示を行える実行ファイルもご用意。

USB/RS232コンボ 、LANの2モデル

 USBとして使用する場合は、HIDですのでデバイスドライバのインストールは

 必要ございません。LANモデルは外付けの変換機を使用します





 納期について

 VFD256は受注生産のため、納期は3~3.5ヶ月ほどです。

 開発用サンプルとして1台はすぐにお渡しが可能です。

 また、大口発注の場合はブラックモデルも対応が可能です。





表示方法



VFD256をPCから表示を行うには、以下の3通りの方法がございます。

文字サイズと行数の組み合わせは13通りの表示モードから選択できます。



① お客様のプログラムから実行ファイルを呼び出して表示

② DLLを使ってVFD256に表示
③ ユーティリティVFD256DISPで表示



※本製品はOPOSには対応しておりません。



お客様のプログラムから実行ファイルを呼び出す
VFD256DISPは、お客様が開発されたプログラムから実行させ表示を行うこともできます。

パラメータを付けて呼び出すことで、VFD256DISPのダイアログを表示せずに制御できます。





Visual Basic上で外部呼び出し関数を用いて

ユーティリティを呼び出し、数値入力から計算結果までを

VFD256に表示するようにしたプログラム例です。



 詳細はこちら









DLLを使ってVFD256に表示

DLLをお客様のプログラムに組み込むことで 、VFD256に表示することが可能です。

.Net Framework2.0以上対応。

DLLから 表示する方法は、VFD256サンプルプログラム説明書をご覧ください。



  DLL使用例はこちら







ユーティリティVFD256DISPで表示



「VFD256DISP」を用いてメッセージの表示を行えます。表示モードは13通りから選択できます。

メッセージは最大50個まで登録ができ、VFD256DISP画面上のボタンを押すことでメッセージが表示されます。

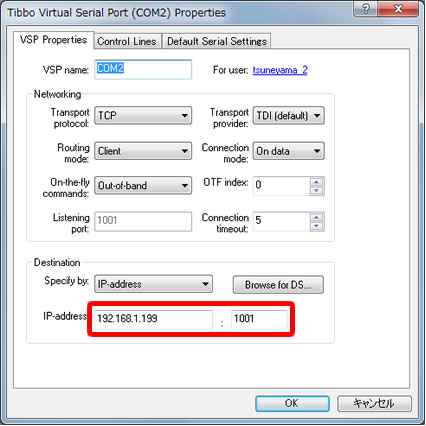

※VFD256DISPはLAN制御での表示に対応しておりません。LANモデルでユーティリティを使用する場合、仮想COMで制御を行います。

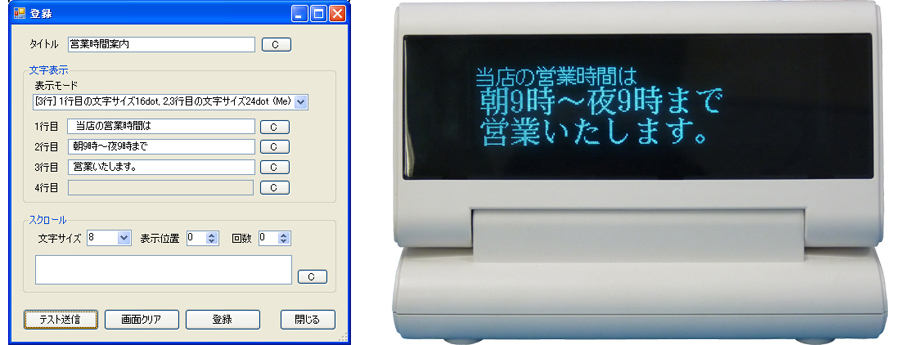

表示例

 営業時間アナウンス



 3桁表示

 1行目文字サイズ16ドット

 2行目文字サイズ24ドット

 3行目文字サイズ24ドット



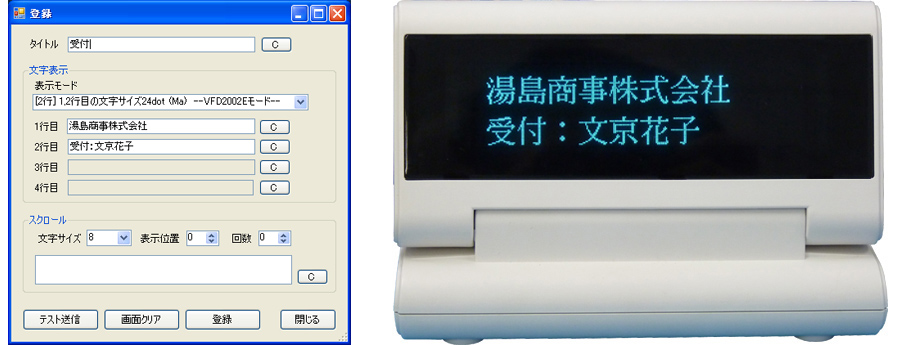

 受付担当表示



 2桁表示

 1行目文字サイズ24ドット

 2行目文字サイズ24ドット





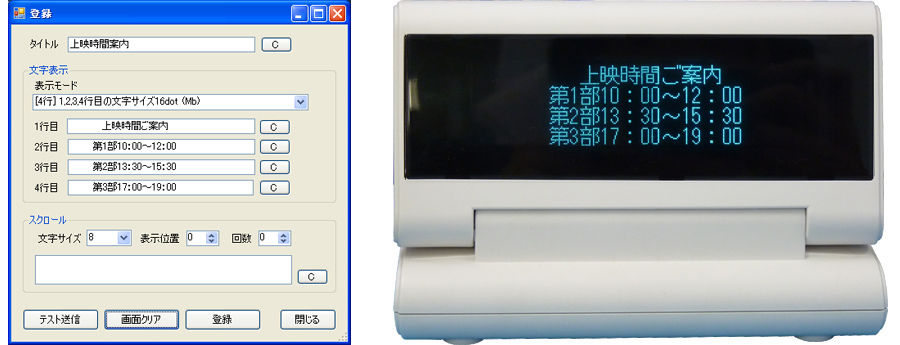

 受付担当表示

 4 桁表示

 1行目文字サイズ16ドット

 2行目文字サイズ16ドット

 3行目文字サイズ16ドット

 4行目文字サイズ16ドット







外貨両替サンプルソフト



外貨両替サンプルソフト

Windows用 外貨両替用サンプルソフトが付属しております。

日本円とUSドルの両替をレートから算出して両替金額をVFD256に

表示します。

サンプルソフトは、Visual Studio Express2015 for Desktopで作成しております。ソースを公開しておりますので、お客様でプログラムを変更し、ご自由に機能を追加していただくことも可能です。



詳細はこちら





文字サイズおよび表示モード



文字サイズ



VFD256は文字サイズを、16ドット/24ドット/32ドット/48ドット/64ドットで表示することが出来ます。


16ドット 全角16文字表示 24ドット 全角10文字表示 32ドット 全角8文字表示 48ドット 全角5文字表示



64ドット 全角4文字表示







表示モード



VFD256には13通りの表示モードがございます。

①【1行表示】1行目の文字サイズを64dotで表示

②【1行表示】1行目の文字サイズを48dotで表示

③【2行表示】1,2行目の文字サイズ24dotで表示

④【2行表示】1行目の文字サイズ16dot、2行目の文字サイズ48dotで表示

⑤【2行表示】1行目の文字サイズ16dot、2行目の文字サイズ32dotで表示

⑥【2行表示】1行目の文字サイズ16dot、2行目の文字サイズ16dotで表示

⑦【2行表示】1行目の文字サイズ24dot、2行目の文字サイズ32dotで表示

⑧【2行表示】1行目の文字サイズ32dot、2行目の文字サイズ24dotで表示

⑨【3行表示】1,2,3行目の文字サイズ16dotで表示

⑩【3行表示】1行目の文字サイズ16dot、2,3行目の文字サイズ24dotで表示

⑪【3行表示】1,2行目の文字サイズ16dot、3行目の文字サイズ24dotで表示

⑫【3桁表示】1,3行目の文字サイズ16dot、2行目の文字サイズ32dotで表示

⑬【4行表示】1,2,3,4行目の文字サイズを16dotで表示

dotごとによる表示可能な文字桁数

16dot 全角16文字(半角32文字)
24dot 全角10文字(半角20文字)
32dot 全角8文字(半角16文字)
48dot 全角5文字(半角10文字)
64dot 全角4文字(半角8文字)

 ※桁数は全角1文字=半角2文字となります。

 ※全角と半角の組み合わせで表示も可能です。

















LAN接続

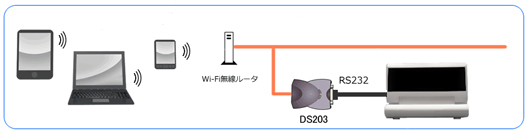

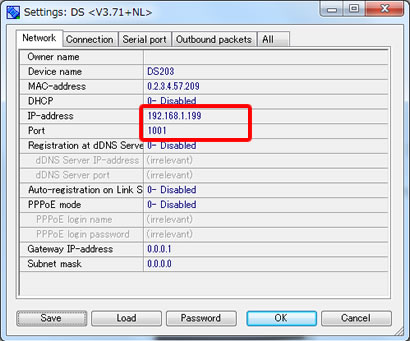

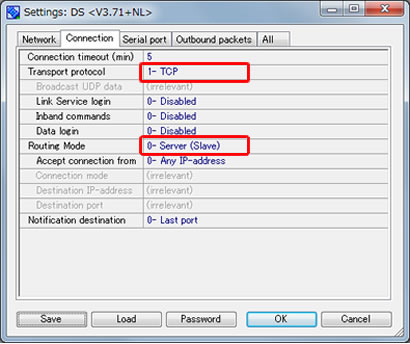

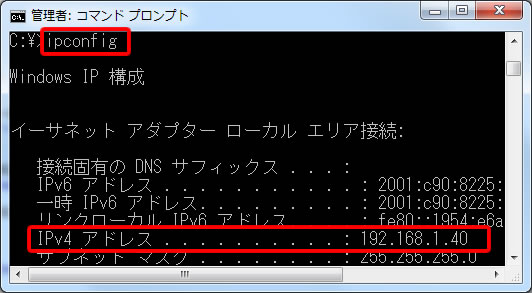

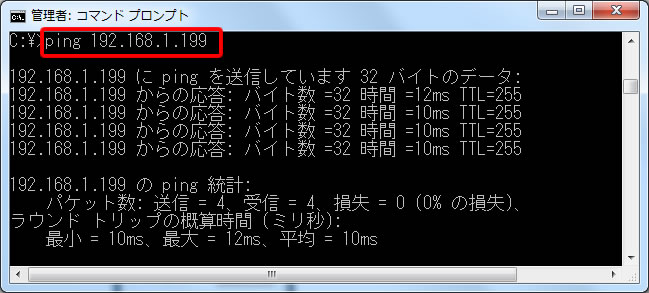

VFD256-LANはシリアルデバイスサーバDS203を使用することでLANに接続 します。

(お客様にてソケット通信のプログラムをご用意いただく必要があります)

タブレットから制御を希望されるお客様は予めご相談ください。








  DS203との組合せでiOS/Androidから制御でき、パススルー接続でプリンタやキャッシュドロアの制御が可能な

  カスタマディスプレイもございます。

  ■VFD2002E/LAN (VFD256同様にソケット通信のプログラム等の作成が必要です)






製品仕様>製品仕様




  VFD256本体


  VFD256ユーティリティ


  VFD256サンプルプログラム(DLL)
























商品名

VFD256W-UR

VFD256W-LAN

本体色 ホワイト
表示器 蛍光表示管VFD
表示色 青緑
表示フォント 漢字フォント 16、24、32ドット 半角/全角
表示文字種 ANK、Shift-JIS
画面サイズ 画面サイズ 縦50mm×横162.5mm
表示部サイズ 縦28.7mm×115.1mm
表示サイズ 256ドット(横)×64ドット(縦)
表示 モード ・最大文字数  4桁×1行(64ドットフォント)
・最大行数  32桁×4行(16ドットフォント)
13種類の表示モードから選択できます。
輝度 625~1250cd/㎡
対応OS Windows XP / Vista(32bit64bit) / 7(32bit、64bit) /
8(32bit、64bit) / 8.1(32bit、64bit) /10(32bit、64bit)
電源電圧 DC5V
消費電力 最大7W
インターフェース USB2.0, RS232 LAN, USB2.0, RS232 ※1
外形寸法 172mm(W)×90mm(D)×121mm(H)
上下傾斜角度 上35 度、下0 度
本体質量 520g
温湿度条件 動作時: 10~40℃、保管時:-10~50℃
湿度20%~85% 結露無きこと
付属品 AC アダプタ、取扱説明書、
USB ケーブル(1m)※2
AC アダプタ、取扱説明書 、DS203、DS203用ACアダプタ
RS232ケーブル※3

※1 シリアル→LAN変換コンバータDS203(シリアルデバイスサーバ)とセットのモデルです。
         LAN接続をしない場合はUSBまたはRS232でも使用可能です。

※2 VFD256W-URには、USBケーブルのみの付属です。RS232ケーブルはオプションです。
※3 DS203と接続するためのRS232ケーブルです。9ピンメス⇔9ピンメスストレートケーブル 1.0m
