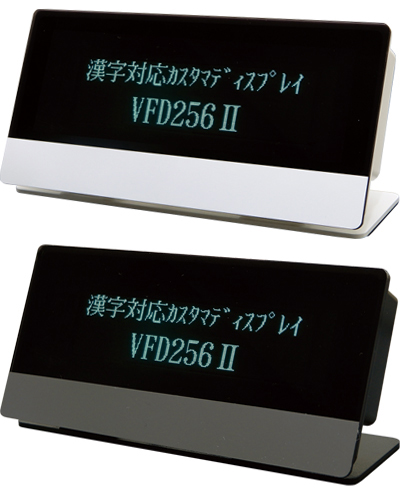

漢字対応カスタマディスプレイVFD256Ⅱ


ホーム > 表示機・ディスプレイ > VFD256Ⅱ

製品一覧











新発売

コンパクトでスタイリッシュなカスタマディスプレイ
受付や窓口のメッセージ表示やレジでの釣り銭表示などにお勧め



豊富な表示モード

 24ドット全角10文字×2行、16ドット全角16文字×3行など、
 13種類の表示モードによる文字表示が可能です。
 漢字フォント(16,24,32Dot)内蔵なので、直接漢字表示が可能です。

付属ソフトでパソコンから簡単に表示

 パソコンから簡単に表示できるユーティリティソフトが付属しています。
 また、お客様のプログラムから呼び出して表示を行える実行ファイルもご用意。

USB HID、USBCOMの2モデル

 USBとして使用する場合は、HIDですのでデバイスドライバのインストールは
 必要ございません。 コマンド制御が可能なUSBCOMモデルもございます。








  専用アプリケーション付属

  VFD256Ⅱをご購入いただいたお客様へは、お客様のプログラム
  から呼出し可能なDLLやユーティリティが付属しています。

  エンドユーザー様がそのままご使用可能なアプリケーションも
  付属いたします。

壁掛やポール取り付け用の専用金具を
今後発売予定です。




表示方法



VFD256ⅡをPCから表示を行うには、以下の3通りの方法がございます。

文字サイズと行数の組み合わせは13通りの表示モードから選択できます。



① お客様のプログラムから実行ファイルを呼び出して表示

② DLLを使ってVFD256Ⅱに表示
③ ユーティリティVFD256DISPで表示



※本製品はOPOSには対応しておりません。



お客様のプログラムから実行ファイルを呼び出す
VFD256DISPは、お客様が開発されたプログラムから実行させ表示を行うこともできます。

パラメータを付けて呼び出すことで、VFD256DISPのダイアログを表示せずに制御できます。

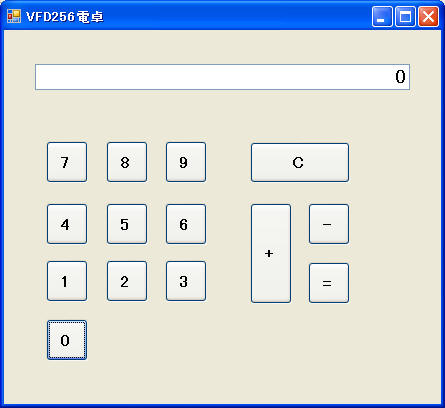

Visual Basic上で外部呼び出し関数を用いて

ユーティリティを呼び出し、数値入力から計算結果までを

VFD256Ⅱに表示するようにしたプログラム例です。



 詳細はこちら



  VFD256でVFD256DISPをプログラムから呼出していたお客様

   VFD256およびVFD256Ⅱの「VFD256DISP」は共通です。
   そのままVFD256Ⅱに置き換えるだけで表示されますので
   特にプログラムの変更は必要ございません。
   (USB HID制御のみに限ります)








DLLを使ってVFD256Ⅱに表示

DLLをお客様のプログラムに組み込むことで 、VFD256に表示することが可能です。

.Net Framework2.0以上対応。

DLLから 表示する方法は、VFD256サンプルプログラム説明書をご覧ください。



  DLL使用例はこちら



  VFD256でDLLをプログラムに組み込んでるお客様

   VFD256およびVFD256Ⅱの「DLL」は共通です。
   そのままVFD256Ⅱに置き換えるだけで表示されますので
   特にプログラムの変更は必要ございません。
   (USB HID制御のみに限ります)

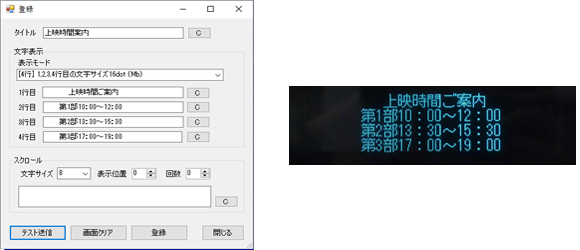

ユーティリティVFD256DISPで表示



「VFD256DISP」を用いてメッセージの表示を行えます。表示モードは13通りから選択できます。

メッセージは最大50個まで登録ができ、VFD256DISP画面上のボタンを押すことでメッセージが表示されます。

※VFD256DISPはLAN制御での表示に対応しておりません。LANモデルでユーティリティを使用する場合、仮想COMで制御を行います。

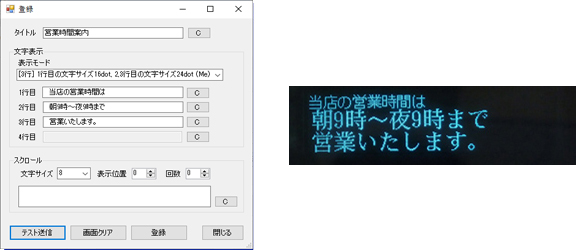

表示例

 営業時間アナウンス



 3桁表示

 1行目文字サイズ16ドット

 2行目文字サイズ24ドット

 3行目文字サイズ24ドット

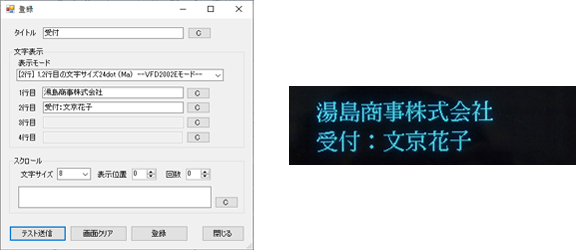

 受付担当表示



 2桁表示

 1行目文字サイズ24ドット

 2行目文字サイズ24ドット





 受付担当表示

 4 桁表示

 1行目文字サイズ16ドット

 2行目文字サイズ16ドット

 3行目文字サイズ16ドット

 4行目文字サイズ16ドット










専用アプリケーション


  専用アプリケーションは商品に付属しております。


 外貨両替アプリ

Windows用 外貨両替用サンプルソフトが付属しております。

日本円とUSドルの両替をレートから算出して両替金額をVFD256に

表示します。

サンプルソフトは、Visual Studio Express2015 for Desktopで作成しております。ソースを公開しておりますので、お客様でプログラムを変更し、ご自由に機能を追加していただくことも可能です。



詳細はこちら

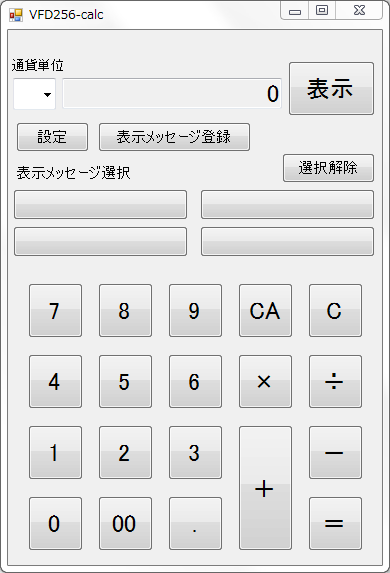

 計算結果表示アプリ

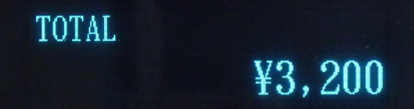

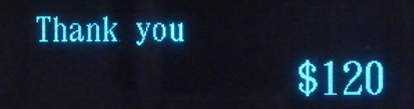

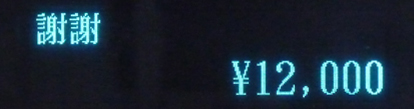

VFD256Ⅱに計算結果およびメッセージを表示する「電卓機能+計算結果表示アプリ」です。 計算結果数値と一緒にメッセージの表示が可能で、メッセージが1行目、数値が2行目に表示されます。
通貨記号は¥か$の2種類から選択可能です。
メッセージは、半角20文字または全角10文字まで表示ができます。
4パターン登録ができます。
※入力はすべてマウスで行います。キーボードからの入力には対応しておりません。









このような場面でご利用いただけます。

レジを必要としないが金額等を口頭でお知らせする場合。

病院、美容院、パチンコ換金所、小売店など。


「言葉の問題から外国人観光客
に金額を伝えづらく、金額を表示させた電卓を見せている。なんとかならないか?」というお客様からのご要望により、このアプリを開発いたしました。
東京オリンピックを控え、年々外国人観光客も増加しています。このアプリを使用することで簡単に金額を伝えることができます。

 アプリの使い方はこちらをご覧ください。

ブログ記事は旧モデルVFD256での表記ですが、VFD256Ⅱでもご利用いただけます。





ご注意  計算結果表示アプリは単体で使用するアプリです。他のレジソフトと連動してのご利用はできません。




文字サイズおよび表示モード



文字サイズ

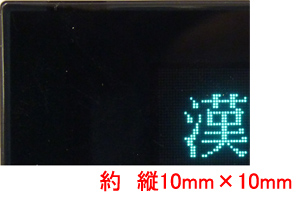

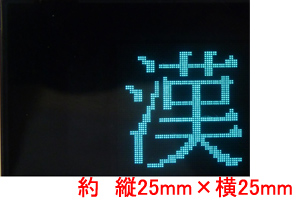

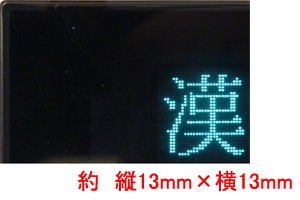

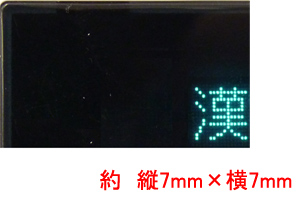

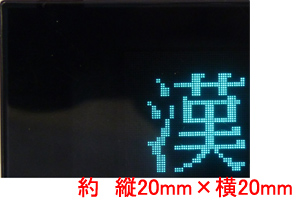

VFD256Ⅱは文字サイズを、16ドット/24ドット/32ドット/48ドット/64ドットで表示することが出来ます。


16ドット 全角16文字表示 24ドット 全角10文字表示 32ドット 全角8文字表示 48ドット 全角5文字表示



64ドット 全角4文字表示





表示モード



VFD256Ⅱには13通りの表示モードがございます。

①【1行表示】1行目の文字サイズを64dotで表示

②【1行表示】1行目の文字サイズを48dotで表示

③【2行表示】1,2行目の文字サイズ24dotで表示

④【2行表示】1行目の文字サイズ16dot、2行目の文字サイズ48dotで表示

⑤【2行表示】1行目の文字サイズ16dot、2行目の文字サイズ32dotで表示

⑥【2行表示】1行目の文字サイズ16dot、2行目の文字サイズ16dotで表示

⑦【2行表示】1行目の文字サイズ24dot、2行目の文字サイズ32dotで表示

⑧【2行表示】1行目の文字サイズ32dot、2行目の文字サイズ24dotで表示

⑨【3行表示】1,2,3行目の文字サイズ16dotで表示

⑩【3行表示】1行目の文字サイズ16dot、2,3行目の文字サイズ24dotで表示

⑪【3行表示】1,2行目の文字サイズ16dot、3行目の文字サイズ24dotで表示

⑫【3桁表示】1,3行目の文字サイズ16dot、2行目の文字サイズ32dotで表示

⑬【4行表示】1,2,3,4行目の文字サイズを16dotで表示

dotごとによる表示可能な文字桁数

16dot 全角16文字(半角32文字)
24dot 全角10文字(半角20文字)
32dot 全角8文字(半角16文字)
48dot 全角5文字(半角10文字)
64dot 全角4文字(半角8文字)

 ※桁数は全角1文字=半角2文字となります。

 ※全角と半角の組み合わせで表示も可能です。

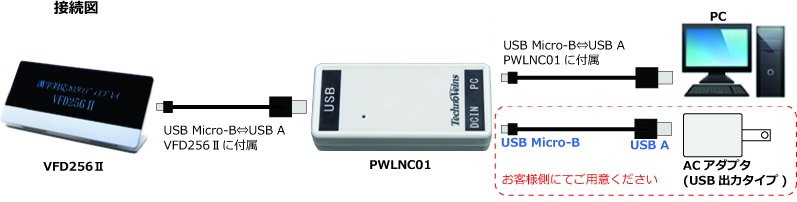

オプション PWLNC01


 お使いのPCのUSBポートからの電力供給不足により、VFD256Ⅱの動作が不安定になる場合は、ACアダプタから
 電源供給が可能になるPWLNC01のご使用をお勧めいたします。
 また、複数台のVFD256ⅡをPCに接続する場合も、PWLNC01が必要です。




PWLNC01は、ACアダプタ (5V2A以上のUSB出力タイプ) および、ACアダプタ用USBケーブルは付属しておりません。




製品仕様



商品名

VFD256ⅡW-USB

VFD256ⅡB-USB

VFD256ⅡW-VCOM

VFD256ⅡB-VCOM
本体色 ホワイト ブラック ホワイト ブラック
表示器 蛍光表示管VFD
表示色 緑(λp=505nm)
インターフェース USB HID(準拠)※1 USBCOM(準拠)※1
表示フォント 漢字フォント 16、24、32ドット 半角/全角
表示文字種 ANK、Shift-JIS
表示エリアサイズ 表示部サイズ 横115.1mm × 縦28.7mm
表示 ドット 横256ドット×縦64ドット
表示モード ・最大文字数  4桁×1行(64ドットフォント)
・最大行数  32桁×4行(16ドットフォント)
13種類の表示モードより選択可能
輝度 625~1250cd/㎡
電源電圧 DC5V(MicroUSBコネクタから供給)
消費電力 最大7W(1.4A) 最大7.25W(1.45A)
外形寸法 幅173mm × 最大奥行78mm × 最大高さ87mm
傾斜角度 前方3度、後方38 度
本体質量 約410g(ケーブル含まず)
温湿度条件 動作時: 5~45℃、保管時:-10~50℃
湿度20%~85% 結露無きこと
対応OS Windows 8(32/64bit)、 8.1(32/64bit)、10(32/64bit)
付属品 USBケーブル(2m)※2、本体カバー、ケーブル止めクランプ
オプション PWLNC01(PC連動電源制御ユニット)

※1 本製品はUSB2.0および3.0の供給電源規格以上の電力を消費します。

※2 付属のUSBケーブル以外をご使用の場合は、2A以上対応のMicroUSBケーブルをお使いください。

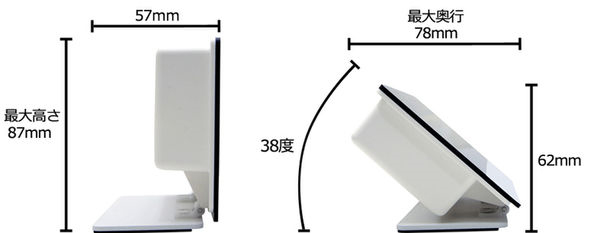

 最大高さ、傾斜角度






取扱説明書



  VFD256Ⅱ本体 VFD256Ⅱユーティリティ VFD256Ⅱサンプルプログラム(DLL)
