カスタマディスプレイVFD2002E


ホーム > 表示機・ディスプレイ > VFD2002E

製品一覧

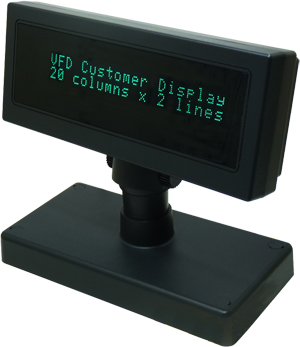

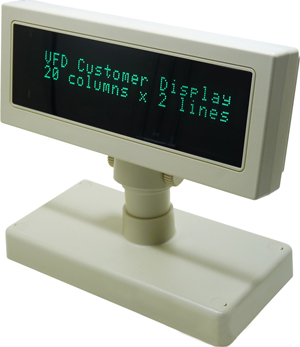

明るく、目にやさしく高級感がある、青緑の蛍光表示(VFD)方式です

LANモデルでiOS、Androidにも対応。(アクセスポイントが必要です)






20桁2行の半角英数カナ文字を表示

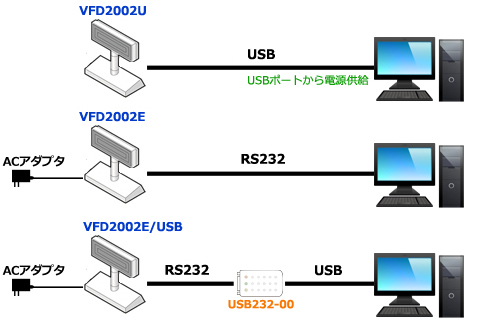

接続方法はRS232、USBLANの3種類モデルをご用意

大型ドット マトリクスタイプのVFD表示器を使用

 大きな文字(縦9mm * 横5.25mmなので、離れた位置からでも見やすい表示。

 必要ございません。LANモデルは外付けの変換器を使用しま す。

ディスプレイパネルは、見やすい角度の調整可能

長さが異なる2種類の支持ポールが付属

 組み合わせにより、見やすい高さに設置。(4段階の高さが選べます)

EPSON DM-D110など、互換モードにより置き換えが可能











表示方法



VFD2002EをPCから表示を行うには、以下の方法がございます。

お客様のプログラムから実行ファイルを呼び出す

  VFDDISPは、お客様が開発されたプログラムから実行させ表示を行うこともできます。

  パラメータを付けて呼び出すことで、VFDDISPのダイアログを表示せずに制御できます。

  またVFDDISPユーティリティ用DLLを使用した表示で、シリアル通信・ソケット通信にも対応しています。







 VFDDISPの詳細はこちら




お客様のプログラムから制御コマンドを送る

  プログラムから制御コマンドを送りVFD2002Eに表示することができます。

  Visual Basic 2013からVFD2002Eに表示するサンプルプログラムを公開しております。






OPOSドライバで表示

  互換コマンドモードとして、OPOS ADKサンプルプログラムで動作を確認しております。

  他のOPOSアプリケーションでの動作確認は行っておりません。



  ※OPOS ADKサンプルプログラムで動作は確認しておりますが、OPOSでの動作保証はおこなっておりません。

   事前にデモ機等での動作確認をお願いいたします。







USBモデル

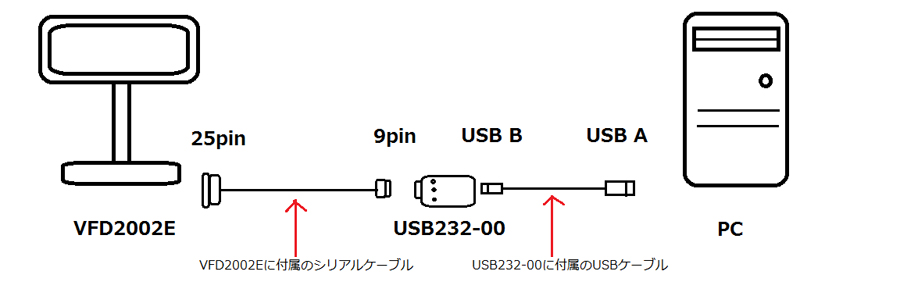

VFD2002E/USBは、USBコンバータUSB232-00が付属しており、USB232-00を使用することでUSBインターフェースで制御が可能になります。(制御はUSBCOMです)

VFD2002Eをご購入後、ご使用環境が変更された場合にUSB232-00を後から別途ご購入いただくこともできます。

   ※USB232-00のドライバをインストール後に、USBポートの差し込み口を変更するとCOM番号が変更します。

   差し込み口を変更した場合やドライバを再インストールした場合は、デバイスマネージャからUSB232-00の

   ドライバが認識されているCOM番号を確認していただき、プログラム側のCOM番号を変更する必要があります。




LANモデル



VFD2002E/LANは、シリアルデバイスサーバDS203が付属しており、DS203を使用することでLAN経由で制御が可能になります。

またiPhone/iPad/Androidなどのスマートフォンやタブレットから制御も可能になります。

(お客様にてソケット通信のプログラムをご用意いただく必要があります)

※付属のオープンユーティリティはPCから制御する場合のEXEです。

タブレットから制御を希望されるお客様は予めご相談ください。

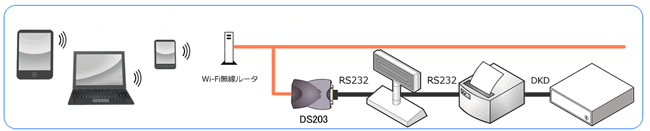

  スマート端末からVFD2002E/LANを使用して、レシートプリンタ、キャッシュドロアとパススルー接続も可能です。

  ※パススルー接続の動作は弊社で確認済みです。制御方法等の詳細はお問い合わせください。



 使用モデル

 カスタマディスプレイ : VFD2002E/LAN

 レシートプリンタ : TM-T885

 キャッシュドロア : DSM36SDK / DSM48MDK







カスタマディスプレイと液晶ディスプレイの表示比較



レジの釣り銭表示に、カスタマディスプレイ以外にも液晶ディスプレイが使われてるケースも増えてまいりました。

弊社で液晶ディスプレイとの視認性の比較を行いました。

液晶ディスプレイはカラー表示が可能で、広告等を流すことも可能ですが、視認性はカスタマディスプレイの方が高 いです。

お客様から表示の見やすさを考えますと、カスタマディスプレイをお勧めいたします(写真のため、実際の見た目と若干異なります)



左アングル比較

正面アングル比較

右アングル比較

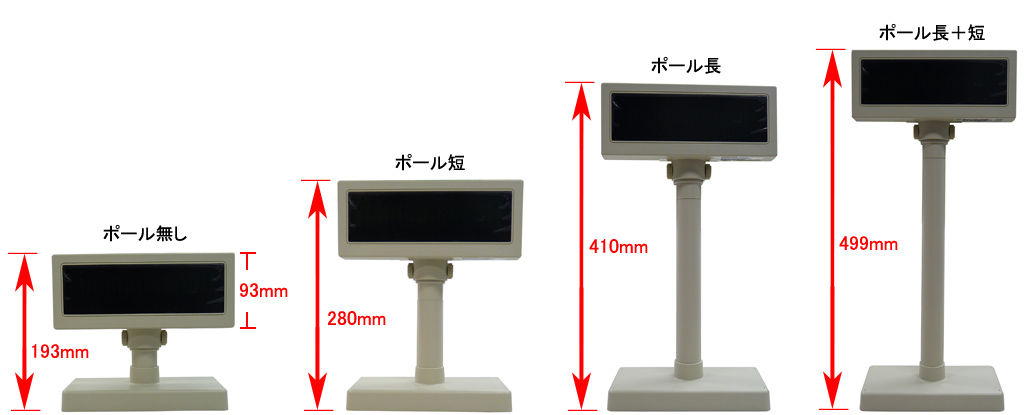

ポール高さ比較



延長ポールで現場に合わせて表示ユニットの高さがかえられます。




製品仕様



製品名 VFD2002E VFD2002E/USB VFD2002E/LAN
VFD2002E-W VFD2002E-B VFD2002E-W/USB VFD2002E-B/USB VFD2002E-W/LAN VFD2002E-W/LAN
本体色 アイボリー ダークグレイ アイボリー ダークグレイ アイボリー ダークグレイ
表示器 蛍光表示管 VFD (Vacuum Fluorescent Display)
表示色 Blue Green
輝度 350〜700cd/㎡
表示フォント 5(H)×7(V)ドット マトリックス
表示文字種 95英数、32国際(カナを含む)
表示文字寸法 5.25mm(W)×9mm(H)
表示数 20桁 2行
コマンド互換モード CDF22VRS, DSP800, DM-D101II/110, UTC/S, UTC/P, AEDEX, ULTIMATE, CD5220
供給電源 付属ACアダプタによる。  +12VDC (+9〜35V DC)
本体消費電力 3〜6W
インターフェース シリアルポート RS232 USB-COM(USB232-00付属) LAN(DS203付属)
コネクタ 内部結線用: 8Pinテレフォンジャック、パソコン接続用: RS232 D-Sub 25pinメス 、プリンタ接続用: RS232 D-Sub 9Pin オス
寸法仕様 表示パネル 225mm(W)x 50mm(D)x 92mm(H)
支持ポール 382 or 298 or 160 or 74 mm(H) 33φ
支持台座 202mm(W)x 102mm(D)x 27mm(H)平面部
対応OS Windows XP / Vista(32bit64bit) / 7(32bit、64bit) / 8(32bit、64bit) / 8.1(32bit、64bit)
表示部可変角度 上下角度 最大45º、左右回転角度 最大340º
本体質量 約0.8kg
環境仕様 動作温度 +10℃〜+40ºC、保存温度 -10℃〜+50ºC、湿度 0%〜90%RH 結露無き事
付属品 支持ポール(長、短)、ACアダプタ、接続ケーブル(PC側D-Sub9Pin)1.8m、日本語マニュアル、簡易表示ユーティリティ
