樹脂パーツアルファベット順表示　T

TBRA26K-W0

ブラケット　半透明

基板を垂直に固定する。

UL対応：94V-2

【使用例】

【寸法図】

【原材料】Nylon66RoHSUL対応

ネジ穴径 (mm)	入数	型番
φ2.6	10	TBRA26K-W0-10
	100	TBRA26K-W0-100
	500	TBRA26K-W0-500

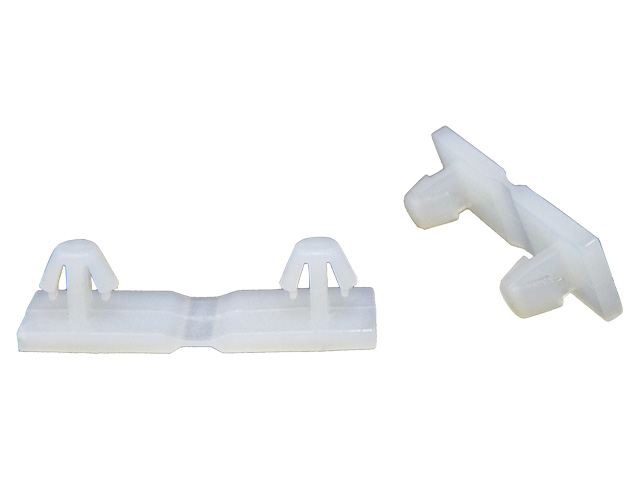

TBRB040PK-W0

寸法図

ブラケット　ヒンジタイプ　半透明

基板や板材を水平から垂直にワンタッチで固定する。

UL対応：94V-2

【使用例】

【寸法図】

【原材料】Nylon66RoHSUL対応

入数	型番
10	TBRB040PK-W0-10
100	TBRB040PK-W0-100
1000	TBRB040PK-W0-1K

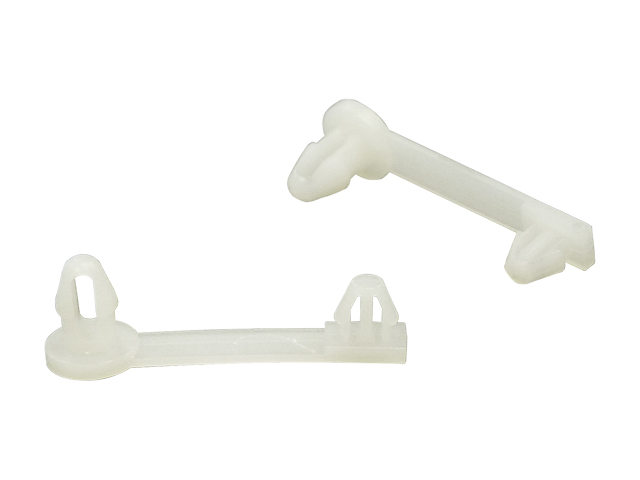

TBRC040PK-W0

寸法図

ブラケット　ヒンジタイプ　半透明

基板や板材を水平から垂直にワンタッチで固定する。

UL対応：94V-2

【寸法図】

【原材料】Nylon66RoHSUL対応

※最低購入数量等につきましては、お問合わせ下さい。

入数	型番
1,000	TBRC040PK-W0-1K

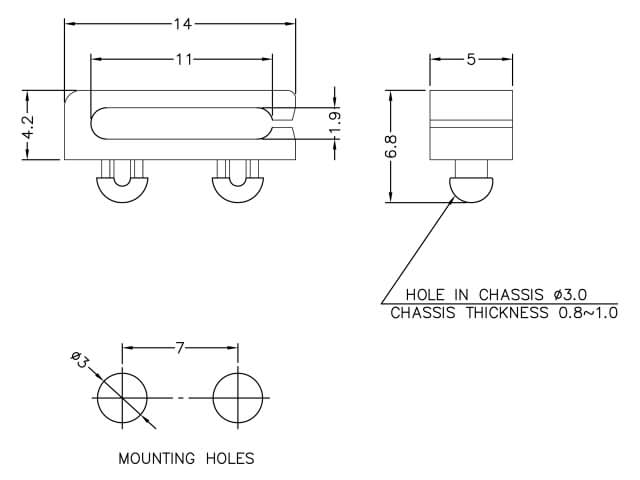

TCCA30K-W0

寸法図

ケーブルクランプ　横入れタイプ　半透明

板金等に固定し、ケーブルを結束。

UL対応：94V-2

【使用例】

【寸法図】

【原材料】Nylon66RoHSUL対応

高さ(mm)	入数	型番
4.2	20	TCCA30K-W0-20
	100	TCCA30K-W0-100
	500	TCCA30K-W0-500

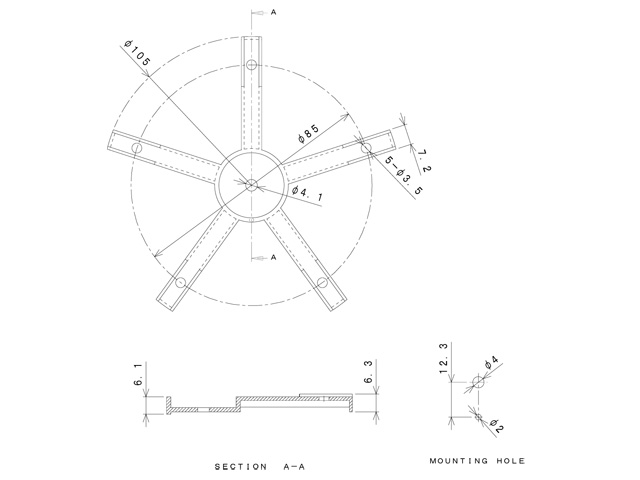

TFCH041PK-W0

寸法図

ケーブルリール　半透明

TWSSAシリーズを取り付けて使用する光ケーブル等のリールです。

UL対応：94V-2

【使用例】

【寸法図】

【原材料】Nylon66RoHSUL対応

リール内径(mm)	入数	型番
φ85.0	50	TFCH041PK-W0-50

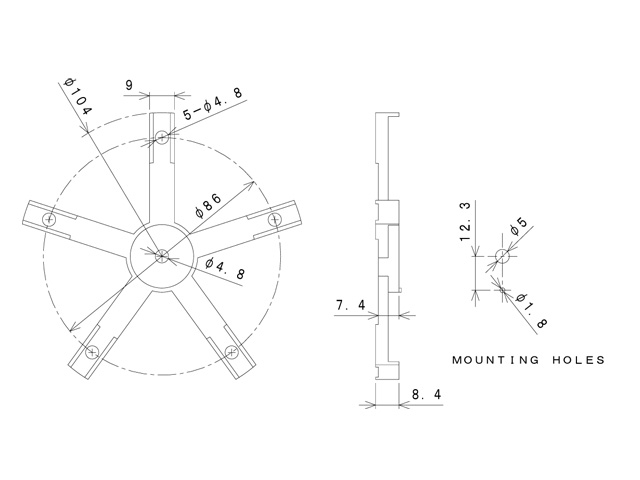

TFCH048PK-W0

寸法図

ケーブルリール　半透明

TWHAシリーズを取り付けて使用する光ケーブル等のリールです。

UL対応：94V-2

【使用例】

【寸法図】

【原材料】Nylon66RoHSUL対応

リール内径(mm)	入数	型番
φ86.0	50	TFCH048PK-W0-50

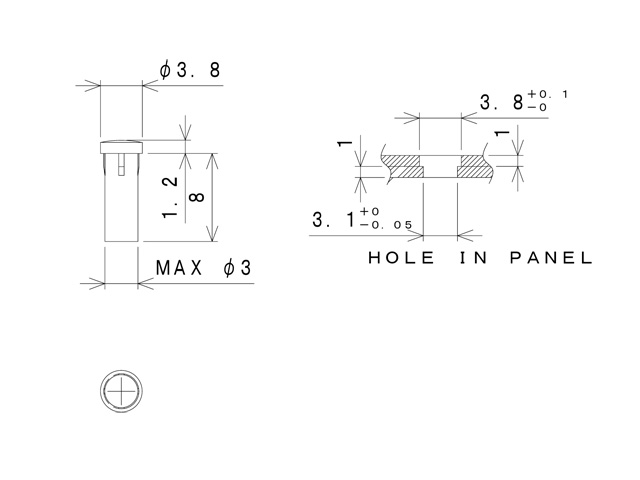

TLPA080PK-T0

寸法図

LEDライトパイプ　透明

基板内部に位置するLEDの光をパネル上まで運んで発光させる。

UL対応：94V-2

【使用例】

【寸法図】

【原材料】PC(PLASTIC RESIN)RoHSUL対応

高さ A(mm)	入数	型番
φ3.8	2,000	TLPA080PK-T0-2K

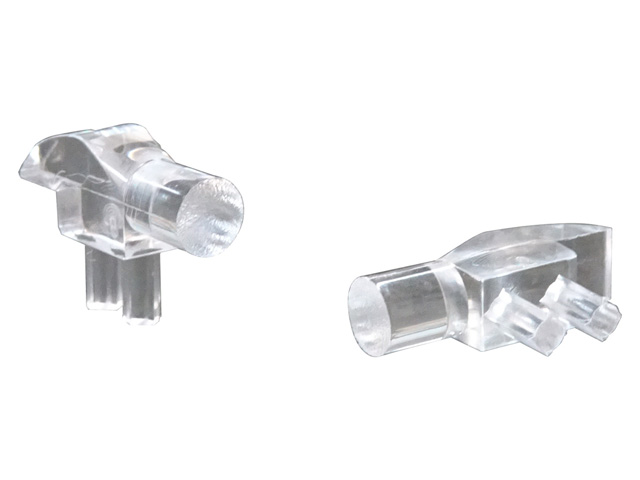

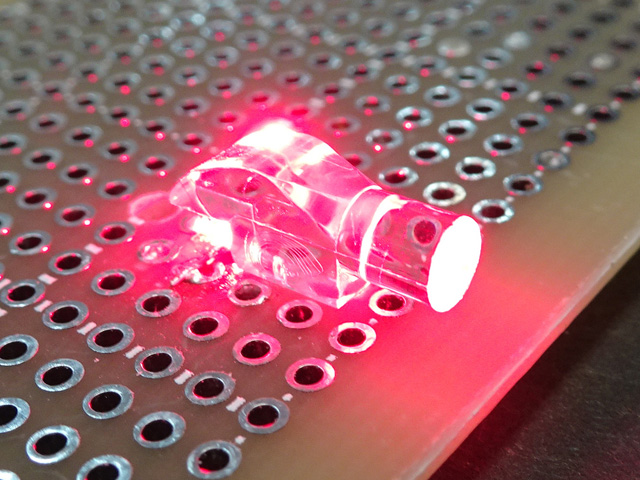

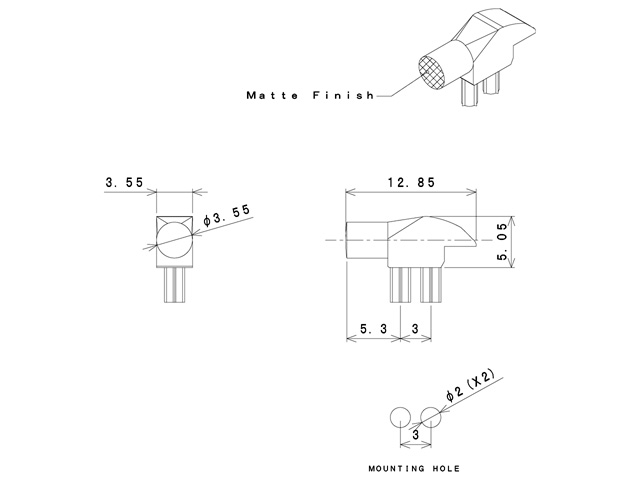

TLPB128PK-T0

寸法図

LEDライトパイプ　透明

基板に実装された表面実装型LED(SMD)の光をパネル上まで運んで発光させる。

UL対応：94V-2

【使用例】

【寸法図】

【原材料】PC(PLASTIC RESIN)RoHSUL対応

高さ A(mm)	入数	型番
φ2.0	1,000	TLPB128PK-T0-1K

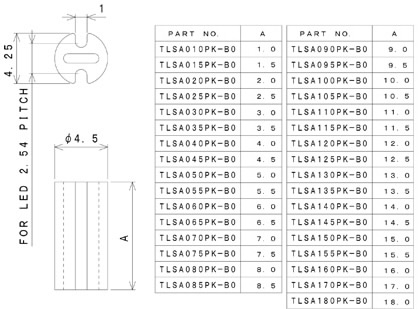

TLSAシリーズ

寸法図

φ5LEDスペーサー　黒

LEDの高さを一定にすることや、LEDのリード線の絶縁、LEDの保護および倒れ防止にご使用頂けます。

UL対応：94V-2

【使用例】

【寸法図】

【原材料】Nylon66RoHSUL対応

高さ A(mm)	入数	型番
1.0	2,000	TLSA010PK-B0-2K
1.5	2,000	TLSA015PK-B0-2K
2.0	2,000	TLSA020PK-B0-2K
2.5	2,000	TLSA025PK-B0-2K
3.0	2,000	TLSA030PK-B0-2K
3.5	2,000	TLSA035PK-B0-2K
4.0	2,000	TLSA040PK-B0-2K
4.5	2,000	TLSA045PK-B0-2K
5.0	2,000	TLSA050PK-B0-2K
5.5	2,000	TLSA055PK-B0-2K
6.0	2,000	TLSA060PK-B0-2K
6.5	2,000	TLSA065PK-B0-2K
7.0	2,000	TLSA070PK-B0-2K
7.5	2,000	TLSA075PK-B0-2K
8.0	2,000	TLSA080PK-B0-2K
8.5	2,000	TLSA085PK-B0-2K
9.0	2,000	TLSA090PK-B0-2K
9.5	2,000	TLSA095PK-B0-2K
10.0	2,000	TLSA100PK-B0-2K
10.5	2,000	TLSA105PK-B0-2K
11.0	2,000	TLSA110PK-B0-2K
11.5	2,000	TLSA115PK-B0-2K
12.0	2,000	TLSA120PK-B0-2K
12.5	2,000	TLSA125PK-B0-2K
13.0	2,000	TLSA130PK-B0-2K
13.5	2,000	TLSA135PK-B0-2K
14.0	2,000	TLSA140PK-B0-2K
14.5	2,000	TLSA145PK-B0-2K
15.0	2,000	TLSA150PK-B0-2K
15.5	2,000	TLSA155PK-B0-2K
16.0	2,000	TLSA160PK-B0-2K
17.0	2,000	TLSA170PK-B0-2K
18.0	2,000	TLSA180PK-B0-2K

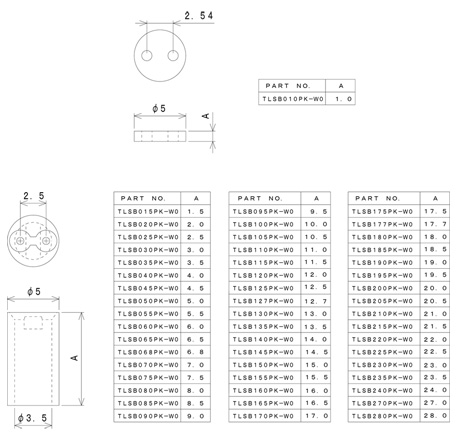

TLSBシリーズ

寸法図

φ5LEDスペーサー　半透明

LEDの高さを一定にすることや、LEDのリード線の絶縁、LEDの保護および倒れ防止にご使用頂けます。

UL対応：94V-2

【使用例】

【寸法図】

【原材料】Nylon66RoHSUL対応

高さ A(mm)	入数	型番
1.0	2,000	TLSB010PK-W0-2K
1.5	2,000	TLSB015PK-W0-2K
2.0	2,000	TLSB020PK-W0-2K
2.5	2,000	TLSB025PK-W0-2K
3.0	2,000	TLSB030PK-W0-2K
3.5	2,000	TLSB035PK-W0-2K
4.0	2,000	TLSB040PK-W0-2K
4.5	2,000	TLSB045PK-W0-2K
5.0	2,000	TLSB050PK-W0-2K
5.5	2,000	TLSB055PK-W0-2K
6.0	2,000	TLSB060PK-W0-2K
6.5	2,000	TLSB065PK-W0-2K
6.8	2,000	TLSB065PK-W0-2K
7.0	2,000	TLSB070PK-W0-2K
7.5	2,000	TLSB075PK-W0-2K
8.0	2,000	TLSB080PK-W0-2K
8.5	2,000	TLSB085PK-W0-2K
9.0	2,000	TLSB090PK-W0-2K
9.5	2,000	TLSB095PK-W0-2K
10.0	2,000	TLSB100PK-W0-2K
10.5	2,000	TLSB105PK-W0-2K
11.0	2,000	TLSB110PK-W0-2K
11.5	2,000	TLSB115PK-W0-2K
12.0	2,000	TLSB120PK-W0-2K
12.5	2,000	TLSB125PK-W0-2K
12.7	2,000	TLSB125PK-W0-2K
13.0	2,000	TLSB130PK-W0-2K
13.5	2,000	TLSB135PK-W0-2K
14.0	2,000	TLSB140PK-W0-2K
14.5	2,000	TLSB145PK-W0-2K
15.0	2,000	TLSB150PK-W0-2K
15.5	2,000	TLSB155PK-W0-2K
16.0	2,000	TLSB160PK-W0-2K
16.5	2,000	TLSB160PK-W0-2K
17.0	2,000	TLSB170PK-W0-2K
17.5	2,000	TLSB170PK-W0-2K
17.7	2,000	TLSB170PK-W0-2K
18.0	2,000	TLSB180PK-W0-2K
18.5	2,000	TLSB185PK-W0-2K
19.0	2,000	TLSB190PK-W0-2K
19.5	2,000	TLSB195PK-W0-2K
20.0	2,000	TLSB200PK-W0-2K
20.5	2,000	TLSB205PK-W0-2K
21.0	2,000	TLSB210PK-W0-2K
21.5	2,000	TLSB215PK-W0-2K
22.0	2,000	TLSB220PK-W0-2K
22.5	2,000	TLSB225PK-W0-2K
23.0	2,000	TLSB230PK-W0-2K
23.5	2,000	TLSB235PK-W0-2K
24.0	2,000	TLSB240PK-W0-2K
27.0	2,000	TLSB270PK-W0-2K
28.0	2,000	TLSB280PK-W0-2K

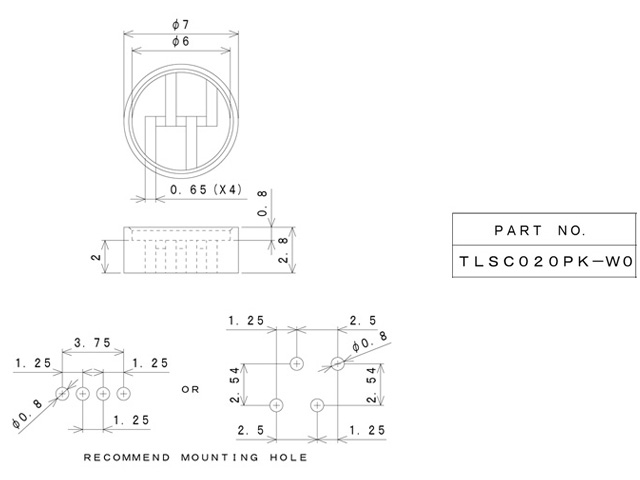

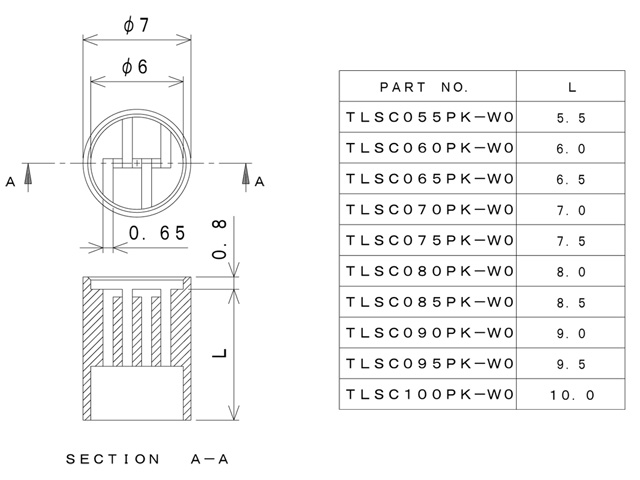

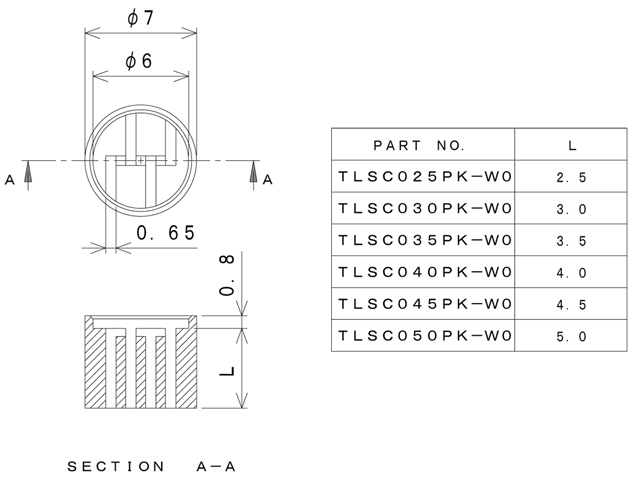

TLSCシリーズ

カラーLEDスペーサー　半透明

カラーLEDの高さを一定にすることや、カラーLEDのリード線の絶縁、カラーLEDの保護および倒れ防止にご使用頂けます。

UL対応：94V-2

【使用例】

【寸法図】

【原材料】Nylon66RoHSUL対応

高さ A(mm)	入数	型番
2.0	2,000	TLSC020PK-W0-2K
2.5	1,000	TLSC025PK-W0-1K
3.0	1,000	TLSC030PK-W0-1K
3.5	1,000	TLSC035PK-W0-1K
4.0	1,000	TLSC040PK-W0-1K
4.5	1,000	TLSC045PK-W0-1K
5.0	1,000	TLSC050PK-W0-1K
5.5	1,000	TLSC055PK-W0-1K
6.0	1,000	TLSC060PK-W0-1K
6.5	1,000	TLSC065PK-W0-1K
7.0	1,000	TLSC070PK-W0-1K
7.5	1,000	TLSC075PK-W0-1K
8.0	1,000	TLSC080PK-W0-1K
8.5	1,000	TLSC085PK-W0-1K
9.0	1,000	TLSC090PK-W0-1K
9.5	1,000	TLSC095PK-W0-1K
10.0	1,000	TLSC100PK-W0-1K

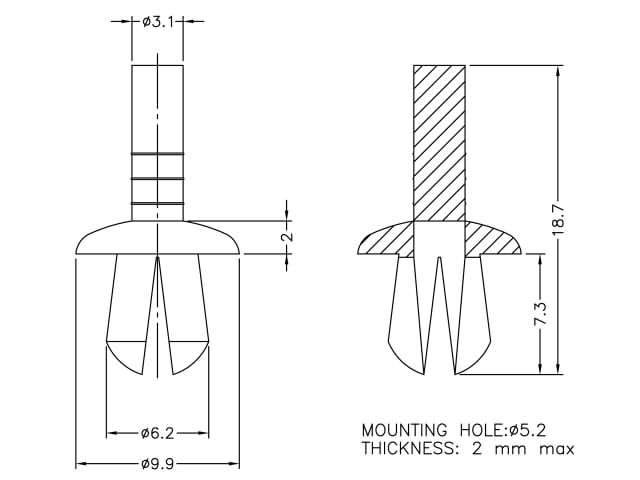

TSRA52K-B0

寸法図

スナップリベット　黒

簡易的なリベットの代わり、板と板を固定する、ネジ不要

UL対応：94V-2

【寸法図】

【原材料】Nylon66RoHSUL対応

適合板厚(mm)	入数	型番
2.0mm以下	20	TSRA52K-B0-20
	100	TSRA52K-B0-100
	1,000	TSRA52K-B0-1K

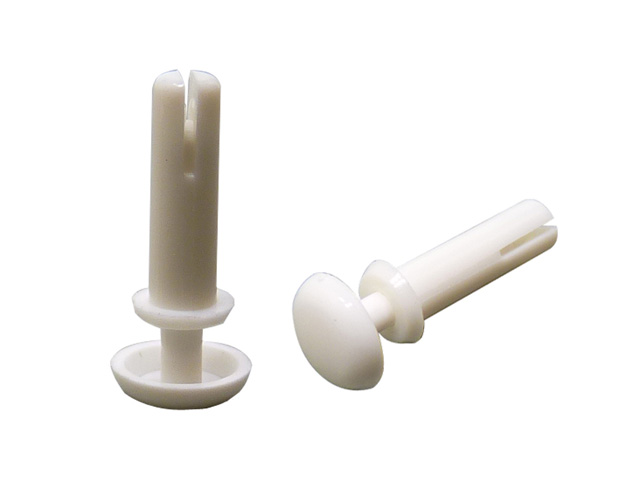

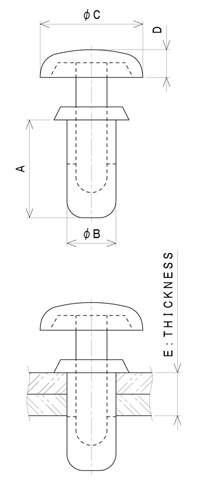

TSRBシリーズ

スナップリベット　白

簡易的なリベットの代わり、板と板を固定する、ネジ不要

UL対応：94V-2

【寸法図】

【原材料】Nylon66RoHSUL対応

寸法 A (mm)	寸法 B (mm)	寸法 C (mm)	寸法 D (mm)	寸法 E (mm)	寸法穴径 (mm)	入数	型番
3.2	2.6	5.0	1.7	1.0～2.0	2.6～2.7	2,000	TSRB2603PK-W0-2K
4.2			1.7	2.0～3.0		1,000	TSRB2604PK-W0-1K
4.8			1.4	2.5～3.4		1,000	TSRB26048PK-W0-1K
5.5				3.0～4.3		1,000	TSRB2605PK-W0-1K
6.4				4.3～5.0		1,000	TSRB2606PK-W0-1K
7.2				5.0～5.8		1,000	TSRB2607PK-W0-1K
4.5	3.0	6.3	1.7	2.0～3.0	3.0～3.1	1,000	TSRB3004PK-W0-1K
5.5				3.0～3.5		1,000	TSRB3005PK-W0-1K
6.0				3.5～4.5		1,000	TSRB3006PK-W0-1K
6.5				4.0～4.5		1,000	TSRB30065PK-W0-1K
7.5				5.0～6.0		1,000	TSRB3007PK-W0-1K
8.1				5.5～6.5		1,000	TSRB3008PK-W0-1K
9.1				6.5～7.5		1,000	TSRB3009PK-W0-1K
10.0				7.5～8.5		1,000	TSRB3010PK-W0-1K
13.2				10.0～11.0		1,000	TSRB3013PK-W0-1K
15.5		6.2		11.5～13.0		1,000	TSRB3015PK-W0-1K
18.5		6.3		15.0～16.5		1,000	TSRB3018PK-W0-1K
3.5	3.5	6.3	1.7	1.5～2.0	3.5～3.6	1,000	TSRB3503PK-W0-1K
4.5				2.0～3.0		1,000	TSRB3504PK-W0-1K
5.0				2.5～3.5		1,000	TSRB3505PK-W0-1K
5.5				3.0～4.0		1,000	TSRB35055PK-W0-1K
6.0				3.0～4.0		1,000	TSRB3506PK-W0-1K
7.0				4.5～5.5		1,000	TSRB3507PK-W0-1K
4.6	4.0	7.8	1.9	2.5～3.5	4.0～4.1	1,000	TSRB4004PK-W0-1K
5.0				2.5～3.5		1,000	TSRB4005PK-W0-1K
6.1				3.5～4.5		1,000	TSRB4006PK-W0-1K
7.1		8.0	2.0	4.5～5.5		1,000	TSRB4007PK-W0-1K
8.1				5.5～6.5		1,000	TSRB4008PK-W0-1K
9.0				6.5～7.5		1,000	TSRB4009PK-W0-1K
10.0				7.5～8.5		1,000	TSRB4010PK-W0-1K
12.0				9.5～10.5		1,000	TSRB4012PK-W0-1K
15.0				11.0～13.0		1,000	TSRB4015PK-W0-1K
24.5				22～23		500	TSRB4025PK-W0-500
4.6	5.0	8.9	2.2	1.5～2.5	5.0～5.1	1,000	TSRB5004PK-W0-1K
5.5			2.0	2.5～3.5		1,000	TSRB5005PK-W0-1K
6.5			2.2	3.5～4.5		1,000	TSRB5006PK-W0-1K
7.5				4.5～5.5		1,000	TSRB5007PK-W0-1K
8.4				5.5～6.5		1,000	TSRB5008PK-W0-1K

TSTAシリーズ

ケーブルタイ

電源コード、ケーブル等を束ねることができます。
ケーブルに取付可能。繰り返し使用できます。

【使用例】

全長 (mm)	色	入数	型番	参考情報 (材料、寸法図)
125.0	白	500	TSTA125PK-W0	PE RoHS 寸法図
157.0	黒	500	TSTA157PK-B0	Nylon66 UL対応：94V-2 RoHS UL対応寸法図
157.0	白	500	TSTA157PK-W0	PE RoHS 寸法図
205.0	黒	500	TSTA205PK-B0	PE RoHS 寸法図
205.0	白	500	TSTA205PK-W0	PE RoHS 寸法図
300.0	黒	500	TSTA300PK-B0	Nylon66 UL対応：94V-2 RoHS UL対応寸法図
300.0	白	500	TSTA300PK-W0	Nylon66 UL対応：94V-2 RoHS UL対応寸法図

TSTB140PK-W0

ケーブルタイ

電源コード、ケーブル等を束ねることができます。
ケーブルに取付可能。繰り返し使用できます。

【使用例】

全長 (mm)	色	入数	型番	参考情報 (材料、寸法図)
140.0	白	500	TSTB140PK-W0	PE RoHS 寸法図

全長
(mm)

色

入数

型番

参考情報
(材料、寸法図)

140.0

白

500

TSTB140PK-W0

PE

RoHS

寸法図

TSTD168PK-W0

ケーブルタイ

電源コード、ケーブル等を束ねることができます。
ビーズタイプ。ヘッドにはめ込み、取り外しします。
ケーブルに取付可能。繰り返し使用できます。

【使用例】

全長 (mm)	色	入数	型番	参考情報 (材料、寸法図)
168.0	白	500	TSTD168PK-W0	PE RoHS 寸法図

全長
(mm)

色

入数

型番

参考情報
(材料、寸法図)

168.0

白

500

TSTD168PK-W0

PE

RoHS

寸法図

TSTF080PK-BL0

ケーブルタイ

細いケーブル等を束ねることができます。
イヤホンコード、細いケーブル等の結束用。
TPE製で多少の伸縮性があり、穴に突起を嵌めて結束するため、しっかりと結束できます。

全長 (mm)	色	入数	型番	参考情報 (材料、寸法図)
80.0	青	500	TSTF080PK-BL0	TPE RoHS 寸法図

全長
(mm)

色

入数

型番

参考情報
(材料、寸法図)

80.0

青

500

TSTF080PK-BL0

TPE

RoHS

寸法図

TSTF105PK-BL0

ケーブルタイ

電源コード、ケーブル等を束ねることができます。
電源コード、ケーブル等の結束用。
TPE製で多少の伸縮性があり、穴に突起を嵌めて結束するため、しっかりと結束できます。

【使用例】 TPE製で多少の伸縮性があり、穴に突起を嵌めて結束するため、しっかりと結束できます。

全長 (mm)	色	入数	型番	参考情報 (材料、寸法図)
105.0	青	500	TSTF105PK-BL0	TPE RoHS 寸法図

全長
(mm)

色

入数

型番

参考情報
(材料、寸法図)

105.0

青

500

TSTF105PK-BL0

TPE

RoHS

寸法図

TSTF205PK-BL0

ケーブルタイ

電源コード、ケーブル等を束ねることができます。
TPE製で多少の伸縮性があり、穴に突起を嵌めて結束するため、しっかりと結束できます。

【使用例】

全長 (mm)	色	入数	型番	参考情報 (材料、寸法図)
205.6	青	250	TSTF205PK-BL0	TPE RoHS 寸法図

全長
(mm)

色

入数

型番

参考情報
(材料、寸法図)

205.6

青

250

TSTF205PK-BL0

TPE

RoHS

寸法図

TWCCA040K-W0

寸法 φCLOSE	入数	型番
φ4.0	20	TWCCA040K-W0-20
	100	TWCCA040K-W0-100
	1,000	TWCCA040K-W0-1K

寸法 φCLOSE	入数	型番

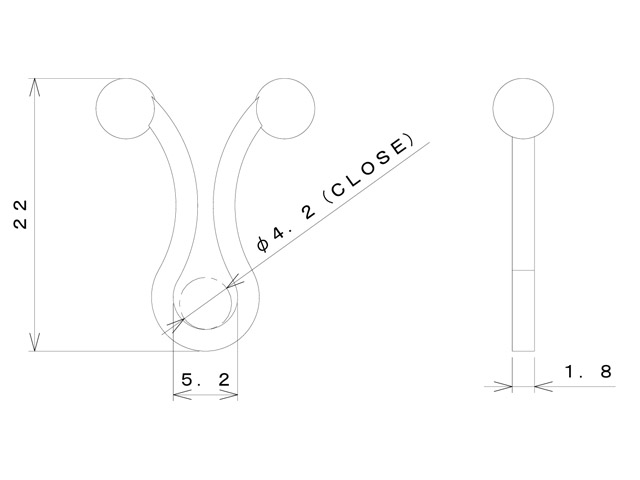

φ4.2	20	TWCCA042K-W0-20
	100	TWCCA042K-W0-100
	500	TWCCA042K-W0-500

寸法 φCLOSE	入数	型番
φ5.0	20	TWCCA050K-W0-20 ご購入はこちら
	100	TWCCA050K-W0-100
	500	TWCCA050K-W0-500

寸法 φCLOSE	入数	型番
φ7.3	20	TWCCA073K-W0-20 ご購入はこちら
	100	TWCCA073K-W0-100
	1,000	TWCCA073K-W0-1K

寸法 φCLOSE	入数	型番
φ7.3	20	TWCCA073K-B0-20 ご購入はこちら
	100	TWCCA073K-B0-100
	1,000	TWCCA073K-B0-1K

寸法 φCLOSE	入数	型番

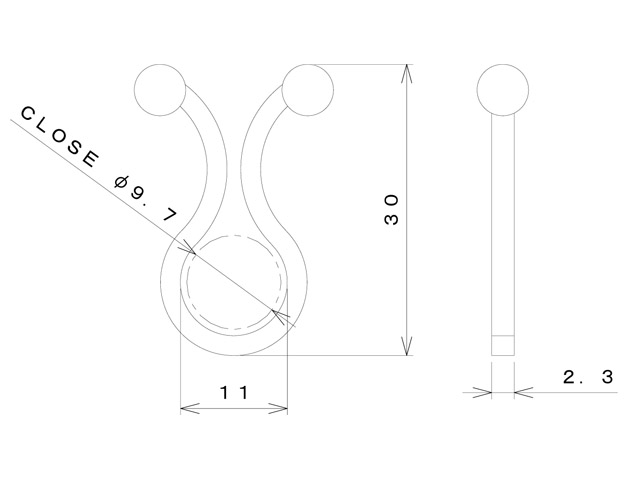

φ9.7	20	TWCCA097K-W0-20
	100	TWCCA097K-W0-100
	500	TWCCA097K-W0-500

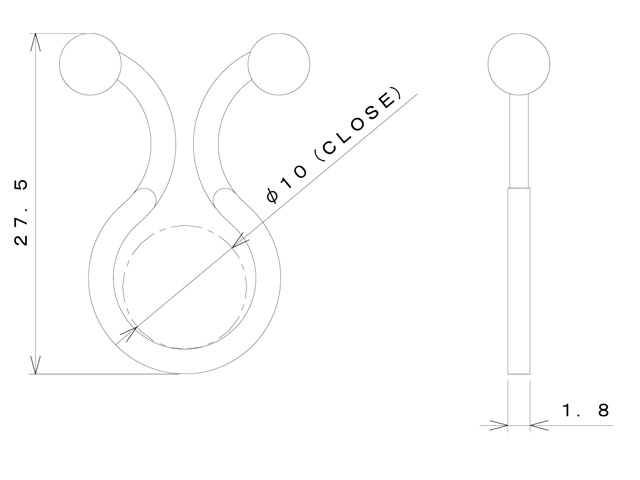

寸法 φCLOSE	入数	型番
φ10.0	20	TWCCA100K-W0-20 ご購入はこちら
	100	TWCCA100K-W0-100
	1,000	TWCCA100K-W0-1K

寸法 φCLOSE	入数	型番
φ11.5	20	TWCCA115K-W0-20
	100	TWCCA115K-W0-100
	500	TWCCA115K-W0-500

寸法 φCLOSE	入数	型番

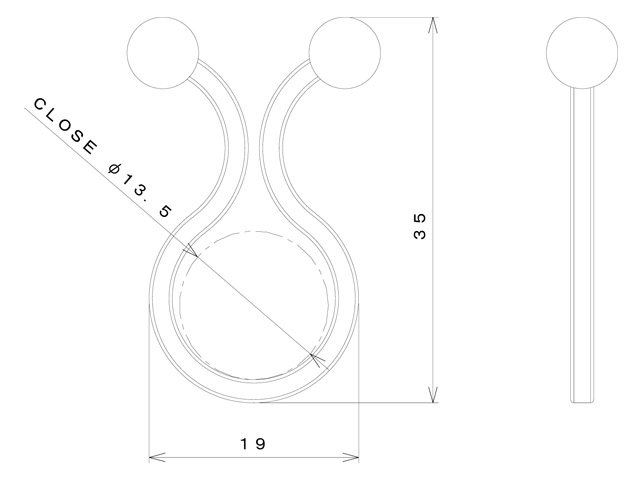

φ13.5	20	TWCCA135K-W0-20
	100	TWCCA135K-W0-100
	500	TWCCA135K-W0-500

寸法 φCLOSE	入数	型番
φ13.8	20	TWCCA138K-W0-20 ご購入はこちら
	100	TWCCA138K-W0-100
	1,000	TWCCA138K-W0-1K

寸法 φCLOSE	入数	型番
φ13.8	20	TWCCA138K-B0-20 ご購入はこちら
	100	TWCCA138K-B0-100
	1,000	TWCCA138K-B0-1K

寸法 φCLOSE	入数	型番

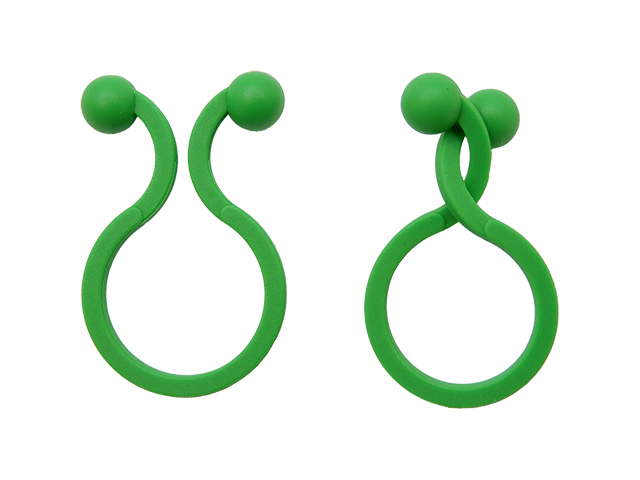

φ13.8	20	TWCCA138K-GR0-20 ご購入はこちら
	100	TWCCA138K-GR0-100
	1,000	TWCCA138K-GR0-1K

寸法 φCLOSE	入数	型番

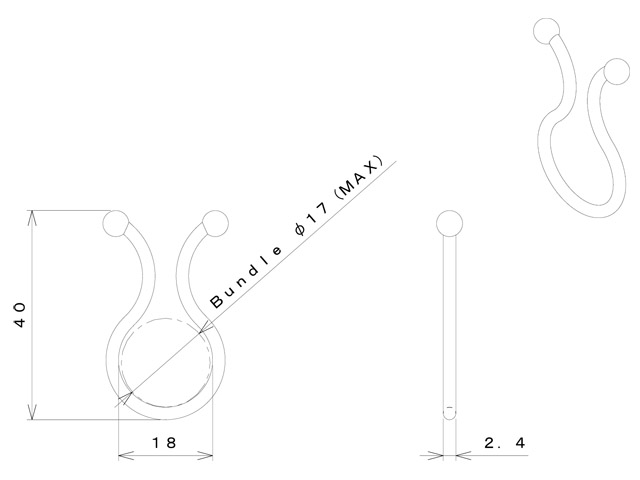

φ17.0	10	TWCCA170K-W0-10
	100	TWCCA170K-W0-100
	500	TWCCA170K-W0-500

寸法 φCLOSE	入数	型番

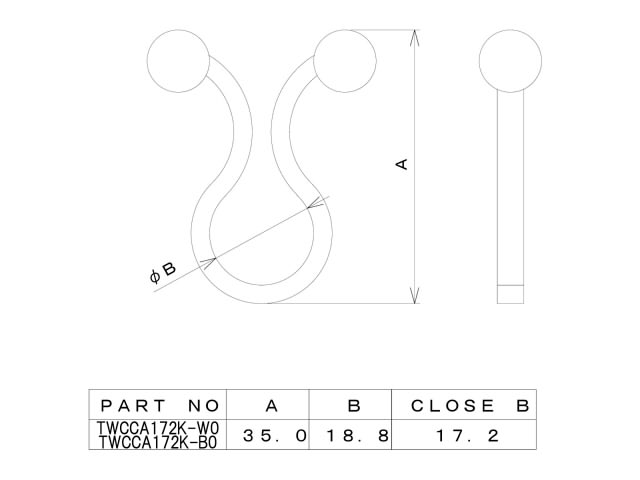

φ17.2	10	TWCCA172K-W0-10 ご購入はこちら
	100	TWCCA172K-W0-100
	1,000	TWCCA172K-W0-1K

寸法 φCLOSE	入数	型番
φ17.2	10	TWCCA172K-B0-10 ご購入はこちら
	100	TWCCA172K-B0-100
	1,000	TWCCA172K-B0-1K

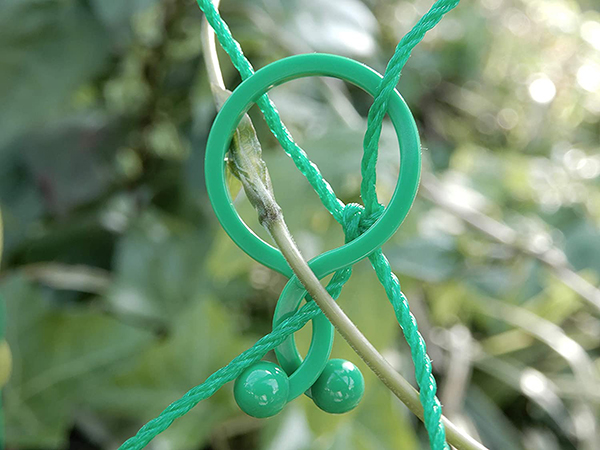

寸法 φCLOSE	入数	型番

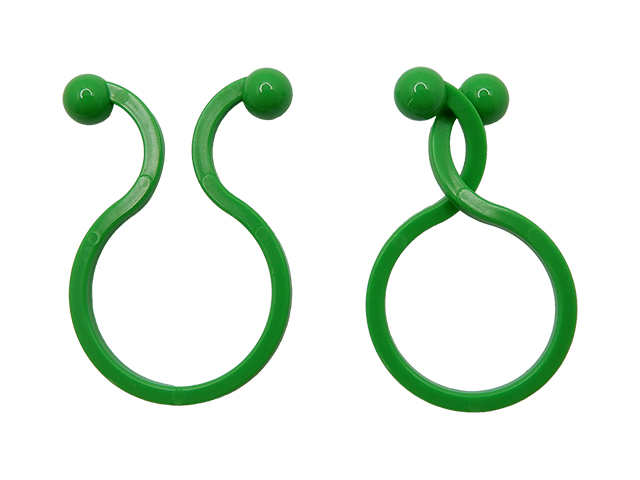

φ17.2	10	TWCCA172K-GR0-10 ご購入はこちら
	100	TWCCA172K-GR0-100
	1,000	TWCCA172K-GR0-1K

寸法 φCLOSE	入数	型番
φ19.5	10	TWCCA195K-W0-10
	100	TWCCA195K-W0-100
	500	TWCCA195K-W0-500

寸法 φCLOSE	入数	型番

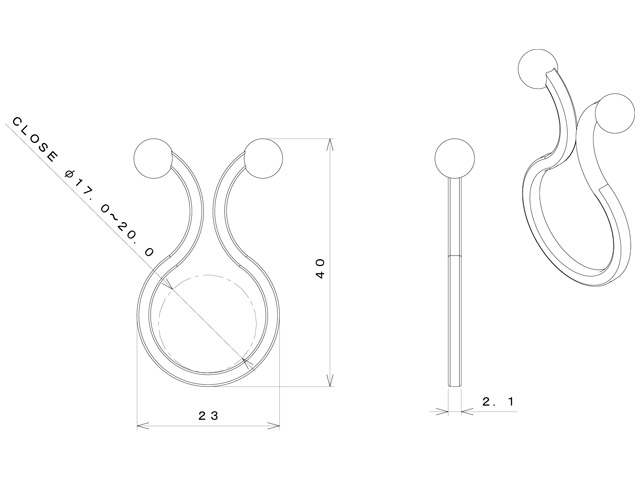

φ17.0～20.0	10	TWCCA200K-W0-10
	100	TWCCA200K-W0-100
	500	TWCCA200K-W0-500

寸法 φCLOSE	入数	型番

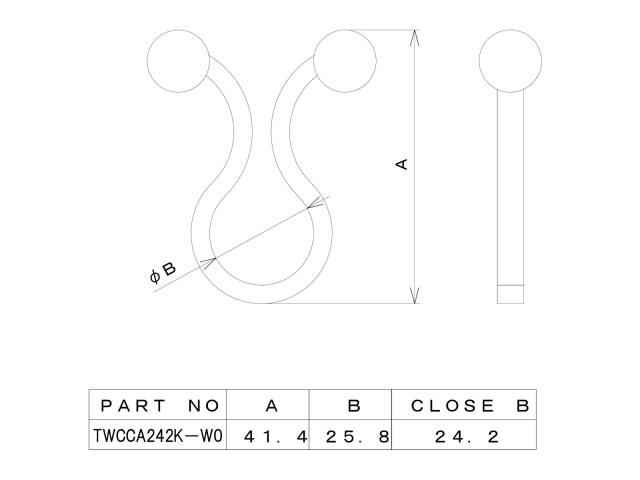

φ24.2	10	TWCCA242K-W0-10 ご購入はこちら
	100	TWCCA242K-W0-100
	500	TWCCA242K-W0-500

寸法 φCLOSE	入数	型番
φ26.8	10	TWCCA268K-W0-10 ご購入はこちら
	100	TWCCA268K-W0-100
	500	TWCCA268K-W0-500

▼コネクタキャップ アルファベット順表示▼

▼樹脂パーツ アルファベット順表示▼

▼コネクタキャップアルファベット順表示▼

▼樹脂パーツアルファベット順表示▼

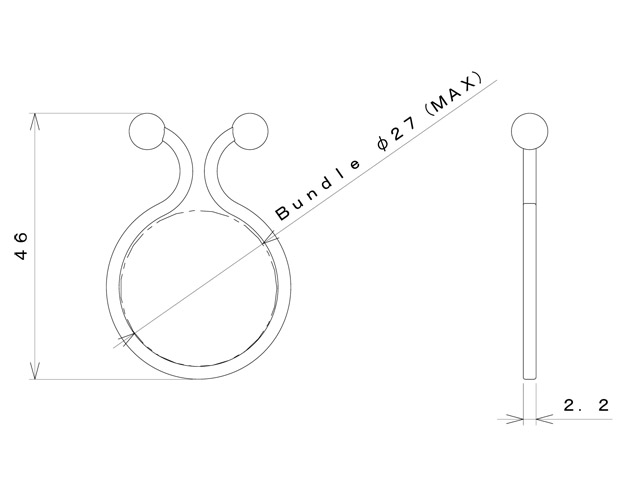

寸法 φCLOSE	入数	型番
φ27.0	10	TWCCA270K-W0-10 ご購入はこちら
	100	TWCCA270K-W0-100
	500	TWCCA270K-W0-500

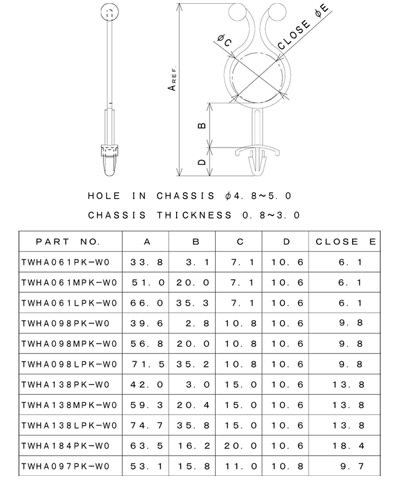

寸法 φE(mm)	型番
6.1	TWHA061PK-W0
6.1	TWHA061MPK-W0
6.1	TWHA061LPK-W0
9.8	TWHA098PK-W0
9.8	TWHA098MPK-W0
9.8	TWHA098LPK-W0
13.8	TWHA138PK-W0
13.8	TWHA138MPK-W0
13.8	TWHA138LPK-W0
18.4	TWHA184PK-W0
9.7	TWHA097PK-W0

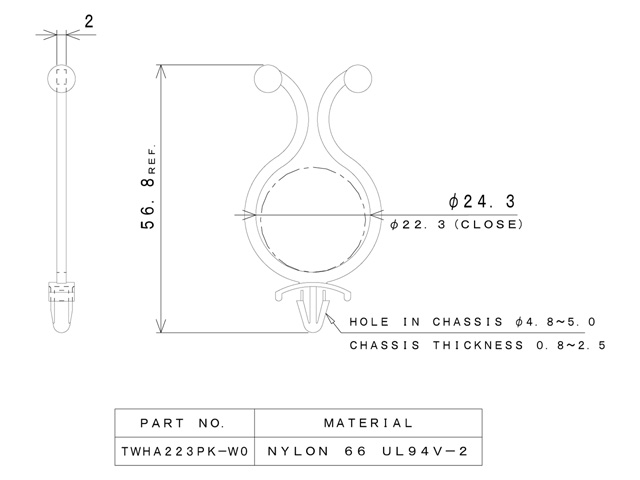

22.3	TWHA223PK-W0

寸法 A (mm)	寸法 B (mm)	寸法 C (mm)	寸法 D (mm)	寸法 E (mm)	型番

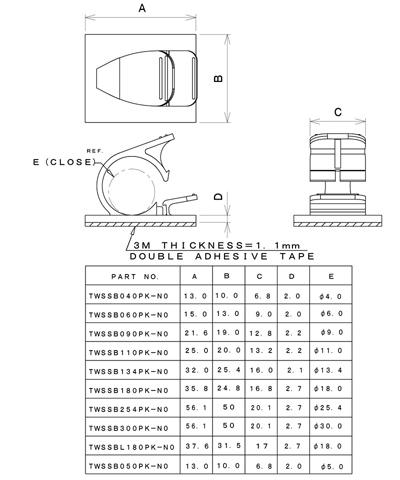

13.0	10.0	6.8	2.0	4.0	TWSSB040PK-N0
15.0	13.0	9.0	2.0	6.0	TWSSB060PK-N0
21.6	19.0	12.8	2.2	9.0	TWSSB090PK-N0
25.0	20.0	13.2	2.2	11.0	TWSSB110PK-N0
32.0	25.4	16.0	2.1	13.4	TWSSB134PK-N0
35.8	24.8	16.8	2.7	18.0	TWSSB180PK-N0
56.1	50.0	20.1	2.7	25.4	TWSSB254PK-N0
56.1	50.0	20.1	2.7	30.0	TWSSB300PK-N0
37.6	31.5	17.0	2.7	18.0	TWSSBL180PK-N0
13.0	10.0	6.8	2.0	5.0	TWSSB050PK-N0
