ホールプラグ
スペーサー検索サイト
後付けオプション品取付用のねじ穴や、仕様変更などで発生した穴を塞ぎます。
ケース表面の美観・高級感が高まります。 ムダ穴からのホコリ、異物挿入など防ぎます。

 HPCMシリーズ



 ホールプラグ 黒

 未使用ねじ穴、ムダ穴の目隠し用・隠蔽用

 HPCM065PK-B0はφ6.3の標準ジャックにご使用いただけます。

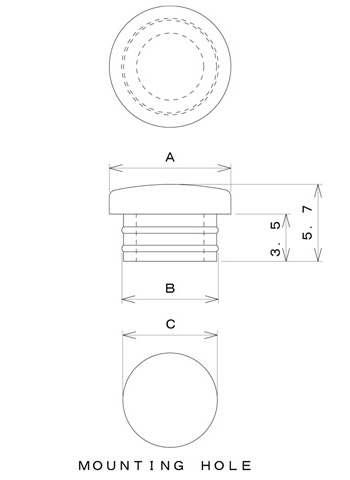

 【寸法図】


 【原材料】TPE
寸法 A(mm) 寸法 B(mm) 穴径 C(mm) 入数 型番
 φ7.0  φ5.2  φ5.0  1000  HPCM050PK-B0-1K
 φ8.0  φ6.2  φ6.0  1000  HPCM060PK-B0-1K
 φ8.0  φ6.9  φ6.5  1000  HPCM065PK-B0-1K
 φ9.0  φ7.2  φ7.0  1000  HPCM070PK-B0-1K
 φ10.0  φ8.2  φ8.0  1000  HPCM080PK-B0-1K


 HPM30CK-B0



 ホールプラグ 黒

 オプション製品取り付け用のM3の化粧、塞ぎ、カバー用キャップ、未使用ねじ穴、ムダ穴の目隠し用・隠蔽用
 ※薄い板金のM3ねじ穴でバーリング等が無い場合、ねじ山が不足(規格外)すると抜けやすくなります。

 【使用例】

 【寸法図】

 【原材料】PEDM
穴径(mm) 入数 型番
 丸穴 φ2.5~φ2.6  20  HPM30CK-B0-20
 2000  HPM30CK-B0-2K


 HPM60CK-B0



 ホールプラグ 黒

 未使用ねじ穴、ムダ穴の目隠し用・隠蔽用

 UL対応:94HB

 【寸法図】

 【原材料】Silicon Rubber
穴径(mm) 入数 型番
 丸穴 φ5.5~φ5.8  20  HPM60CK-B0-20
 2000  HPM60CK-B0-2K

RoHS対応品
UL対応品
