小型キャッシュドロワ DSM36SLN2/DSM48MLN2

DWM36SLN2ユーティリティ・ソフト DWM36SLN_UTL.exeの使用方法

●LAN 接続で使用する場合
DWM36SLN_UTL.exe をそのまま起動すると、ダイアログが表示されユーザーインターフェースを利用したドロワの制御となります。
起動画面を下図に示します。「ドロワ オープン」ボタンとその隣に「詳細」ボタンが表示されます。
この状態で「ドロワ オープン」ボタンをクリックすると、PC に接続したキャッシュドロワがオープンします。



「詳細」ボタンをクリックすると、下図のダイアログが表示されます。
このダイアログでは、出荷時のIP アドレスでLAN 接続しています。

接続したキャッシュドロワのLAN 接続時のIP アドレスとポート番号が、出荷時の設定で①の「接続IP, ポート」に設定されています。
既にIP アドレスとポート番号を出荷時設定から変えている場合には、この値を直接変更してください。
これからIP アドレスとポート番号を変更する場合は、「変更IP」「変更ポート」に変更したい値を入力し、対応する「送信」ボタンをクリックしてください。
サブネットマスク、Gateway IP につきましてはご使用になる環境に合わせて設定してください。
特に問題がなければ設定は必要ありません。
※注意
IP アドレスやポート番号などのネットワークに関する変更を行った場合、設定を反映させるために一度電源を切り、1~2 秒経過した後に電源を投入する必要があります。
IP を変更する場合、3 桁未満の数値では頭に0 を追加し3 桁で記入する必要があります。
例: [1]→[001]、[20]→[020]

この状態で②の「ドロワ オープン」ボタンをクリックすると、ドロワがオープンします。
ドロワがオープンした状態で③の「ドロワステータス取得」にある「送信」ボタンをクリックすると、「ドロワステータス取得」テキストボックスに「オープン」の文字が表示され、ドロワをクローズしてから「送信」ボタンをクリックすると「クローズ」と表示されます。

④の「ドロワオープンタイミング設定」は、ドロワのオープン動作が遅くなる場合などに、変更することで改善されることがあります。

⑤の「デバイス名取得」は「送信」ボタンをクリックすることで、キャッシュドロワのデバイス名を取得し「デバイス名取得」テキストボックスにデバイス名を表示します。
「デバイス初期化」は「送信」ボタンをクリックすると、工場出荷時の設定に全て戻ります。

⑥の「送信コマンド」はテキストボックスに、「コマンドの説明」に示されているコマンドを入力し「送信」ボタンをクリックすると、キャッシュドロワにコマンドが送信され、必要な場合にはデータを受信します。
受信したデータは「受信ステータス」テキストボックスに表示されます。
※注意
複数のコマンドをまとめて送信することも可能ですが、ドロワオープンのコマンドを送信した後は、コマンドの終了にしばらく時間(数百ミリ秒)が必要なため、受信ステータスが受信できないことがあります。

●仮想COM 経由のLAN 接続で使用する場合

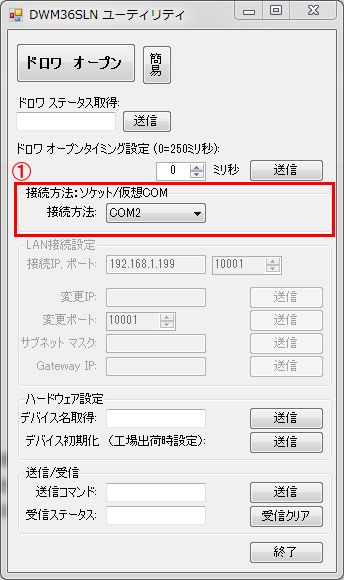

キャッシュドロワに仮想COM 経由でLAN 接続する場合は、上図①の「接続方法」コンボボックスから仮想COM ポート番号を選択します。
ここでは例として「COM2」を選択しています。
仮想COM ポートの設定については、後述します「仮想COMの設定方法」を参照ください。
