WSD001A-J

 スマホのブラウザでボタンをタップ! チャイムや音声が鳴ります!
無線LAN対応サウンドモジュール  WSD001A-J!!

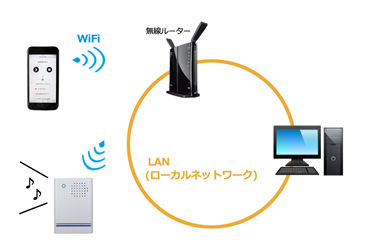

  スマートフォンから無線LAN(Wi-Fi)を経由してチャイム音や音声を鳴らすことができます。



 WSD001A-Jは、microSDカードに保存したMP3などのサウンドファイルを、 Webブラウザ上から再生する機器です。サウンドの再生と同時にLEDも点滅し、色や点灯パターンを選択変更することができます。

 このWSD001A-Jを使用して、お客様の案内や、入店/入室、店員の呼び出しなどの、お知らせに活用できます。
 WSD001A-J本体を、ご使用のシステムから呼び出せるように対応した、APIも用意しております。

 ※本装置は無線通信を利用しているため、火災・災害・防犯など重要な緊急警報、生命や財産に直接かかわるような呼出用途ではご利用いただけません。







使ってみる




 この説明では、WSD001A-Jにアクセスするツールとして、iPhoneを使用しています。 iPhoneの他にもAndroidスマートフォンやPCが利用できます。使用する環境に合わせて読み変えてください。

 はじめにiPhoneのWi-Fiを設定し、WSD001A-Jとの接続を確認します。
 次に、iPhoneからWSD001A-Jにアクセスするために、IPアドレスを入力します。
 順を追って説明します。

 最初にWSD001A-J本体にUSBケーブルを接続し、反対側をPCに直接接続するかまたは、USB端子のあるACアダプタに接続します。
 次にiPhoneを用意し、画面上の「設定」をタップ(実行)します。





 設定の画面から「Wi-Fi」をタップします。



 「ネットワークを選択」から「WSD001A-J」を
探しタップします。このときパスワードの入力を
求められますので、半角英数で「1234567890」を
入力してください。



 WSD001A-Jが設定されたことを確認します。



Wi-Fiの設定は、これで終了です。



WSD001A-Jにアクセスする

Webブラウザ画面

 iPhoneのWebブラウザ「Safari」をタップします。
 ブラウザが開いたら、画面上部のURL入力部分(Webブラウザ画面の赤で囲われた部分)に、IPアドレス「192.168.5.1」を入力します。

 IPアドレスが間違いなく入力されれば、次の「サウンドを鳴らしてみる」に書かれている、サウンド再生用のトップ画面が現れます。





サウンドを鳴らしてみる

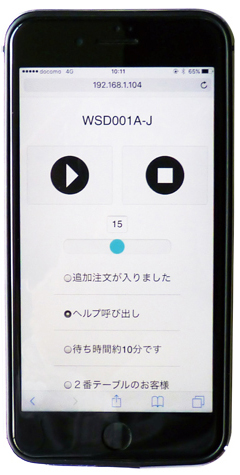

サウンド再生用トップ画面

 ブラウザ画面の、再生マークをタップします。
タップするとすぐに「ピンポーン」と、本体の音が鳴り、同時にLEDが赤く点滅します。

音が鳴りLEDが点滅すれば、Wi-FiとIPアドレスの設定は正しく行われています。

 ②は、停止マークです。タップするとサウンドが停止します。

 ③は、サウンドの音量を変更するためのものです。「15」の数値は音量の値で、 「0」(最小)から「30」(最大)まで変えられます。この値は、直接数値で変更も可能ですが、数値の下にあるスライドバーの青い丸印を、 左右にスクラブ(指でなぞる)することでも変えられます。

 ④は、次の項目「サウンドを変える」で説明しますが、 「お知らせ設定」で設定したサウンドを、製品出荷時にあらかじめ登録したものです。 「サウンド1」から「サウンド3」までの3つが選択できるようになっています。

 はじめてこの画面にアクセスしたときには、それぞれタップして、サウンドの違いやLEDの点滅を確認してください。





サウンドを変える

ログイン画面

アカウントの変更画面

      設定画面

 WSD001A-Jは設定を変えることで、サウンドの種類や音量、LEDの状態を変更できます。
 ブラウザ画面上部のURL入力部分に「192.168.5.1/admin」と入力します。
 入力したURLに間違いがなければ、ログイン画面が現れます。

 最初にこの画面にアクセスしたときは、製品出荷時に設定されたユーザID「administrator」と、パスワード「1234567890」を入力してください。

 次に「ログイン」をタップするとアカウントの変更画面が現れます。お客様が決めたユーザIDとパスワードを入力し、 「設定する」をタップし、「設定トップへ移動」をタップすると、再びログイン画面が現れます。

 ユーザIDとパスワードには、アカウントの変更で入力したユーザIDとパスワードを入力します。「ログイン」をタップすると、設定画面が現れます。

 サウンドやLEDの状態を変えるには、設定画面から「お知らせ設定」をタップします。

 設定の詳細につては「各種設定」を参照ください。



お知らせ設定(1)

トップ画面

 お知らせ設定には、幾つかの設定があります。順を追って説明します。

 最初に、お知らせの名称を設定します。
お知らせは、お知らせ1から10までの10個の設定が可能です。

 例えばお店などで運用する場合、入店時のチャイムを「お知らせ1」に設定し、 お帰りの際には「ありがとうございました」などの音声を「お知らせ2」に設定することもできます。

 名称の入力については、 「お知らせ1」や「お知らせ2」などでは、たくさん設定した際に混乱するため、 「入店」、「お帰り」などの簡単な名称を付けて、分かりやすくするためのものです。

 この名称は、「再生リストに表示する」をチェックすることで、ブラウザのトップ画面に反映され、サウンドを再生する際に選択できるようになります。





お知らせ設定(2)

  次にサウンドを設定します。

 「音源ライブラリ」は、あらかじめ録音されたサウンドファイルを選択し設定します。

 「内蔵メモリ」を選択した場合、製品出荷時に内蔵された12種類のチャイム音から選ぶことができます。
 チャイム音の種類につては、実際に鳴らして音色を確認ください。
 「SDカード」を選択した場合は、チャイム音や音声ファイルを、MP3またはWAV形式のファイルでご用意いただき、 microSDカードに書き込んでください。
 書き込んだmicroSDカードは、電源をOFFしたWSD001A-J本体の裏蓋を取り外し、コネクタへ差し込みます。
 実際のカードの取り付け方は「microSDカードの取り付け方」を参照ください。

 「音の種類」では、「音源ライブラリ」として「内蔵メモリ」を選択した場合、フォルダ名は無く、ファイル名「001」から「012」の中から一つを入力します。
 「SDカード」を選択した場合は、フォルダ名「00」から「99」の中から一つを入力し、ファイル名「001」から「999」の中から一つを入力します。





お知らせ設定(3)



 最後にLEDを設定します。

 「LED色」は、LEDの色を設定します。右隣の「点灯」「消灯」をタップすることで、 実際にLEDを点灯させ色を確認できます。

 「LED点滅回数」では、LEDの点滅回数を選択します。右隣の「点灯」「消灯」をタップすることで、 実際にLEDの点滅回数を確認できます。

 全ての設定が終わったら、「設定する」ボタンをタップすることで、「お知らせ設定」全体の設定を完了します。

 「設定トップへ移動」をタップすると、設定画面に戻ります。









音声データの作成


microSDカードに保存する音声データを、iPhoneを使用して作成する方法を説明します。
>>詳しくはこちら









microSDカードの取り付け方


microSDカードをWSD001A-Jに取り付ける方法を説明します。
>>詳しくはこちら









各種設定


WSD001A-J本体の各種設定方法について説明します。
>>詳しくはこちら











設定初期化(工場出荷時設定)


 WSD001A-J本体の設定を、工場出荷時の状態に初期化します。
新規に設定を行う場合や、どうしても設定が上手く行かない場合などに行ってください。設定がすべて購入した時の状態に戻ります。
 一度初期化してしまうと、それ以前の内容はすべて消えてしまいます。ご注意ください。

>>詳しくはこちら











仕様一覧










 準備中です



    仕様

    型名

    WSD001A-J

    主な機能

    無線LAN(Wi-Fi)通信によるサウンド出力
    サウンドファイルの形式: MP3またはWAV
    対応microSDカード: microSDHC 32GB以下

    本体部寸法

    幅62mm×高さ88mm×奥行24mm

    本体質量

    約60g

    電源の接続方法

    PCのUSBポートまたは、USBポート付きACアダプタに接続

    同梱品

    本体、接続用microUSBケーブル
