Techno Veins Web shopping PageTM-T90
レジ用サーマルプリンタ
メーカー:EPSON

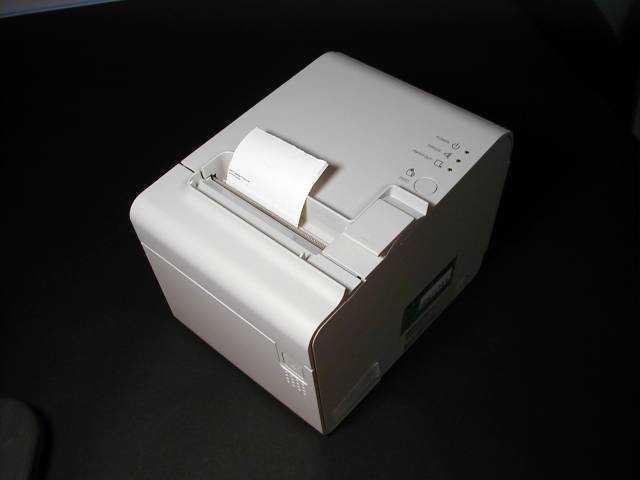

  • tmt90ugl.jpg (13807 バイト)音の静かなラインサーマル印字方式で、170mm/秒(45.3行/秒)の高速印字です。
  • 58mm用紙使用時最大26桁(16×16Font)漢字印字可能
  • バーコード、二次元バーコード(PDF417)印字
  • 最大直径102mmの大径ロール紙に対応。ドロップインタイプの用紙交換。
  • 専用2色印字用サーマルロール紙を使用すれば、黒と赤の2色印字もできます。
  • 文字スムージング機能。
  • 各種インターフェース対応機種があります。(RS232シリアル、パラレル、USB、ネットワーク)
  • 底面カバーで、ケーブルコネクタが露出しません。
  • キッチンなど、別売り壁掛け金具1(WH-10)で壁面設置が可能です。




製品型番 TM-T90 TM-T90P TM-T90U101 TM-T90E121
インターフェース RS232シリアル パラレル USB 10/100Base-TX
用紙幅 58mm幅ロール紙 [60, 80mm] 下記仕様は58mm仕様時
印字方式 ラインサーマル




印字ドット密度 203dpi×203dpi  (8 dot/mm)
印字幅 52.5mm(420dots)
印字桁数 17桁(漢字A), 21桁(漢字B), 26桁(漢字C)
 35桁(フォントA), 42桁(フォントB), 52桁(フォントC)



フォント ANK:12×24, 10×24, 8×16 / 漢字:24×24, 20×24, 16×16 (Dots)
印字桁数 35/42/52桁(ANK)、17/21/26桁(漢字)
バーコード UPC,JAN,CODE39,CODE93,CODE128,ITF,CODABAR,PDF417
印字速度 170mm/秒


MTBF 36万時間
MCBF 単色印字時:7000万行、2色印字時:3500万行(メカニズム)
オートカッタ 200万カット
EMI規格 VCCIクラスA
寸法 140(W)×201(D)×148(H)mm
消費電力 約40W(+24VDC±7%)
電源 別売りオプション:PS170



業務用のCSVファイルにあわせた、ラベル印刷プログラムも、テクノベインズにて開発を承っております。
また、特注でのラベル印刷プログラムなど御気軽にご相談ください。[開発事例]

組み合わせると便利な商品

最近のサーマルプリンタは非常に静かなためキッチンプリンタなどでご使用の場合は、印刷出力に気がつかないことがあります。
PRNBLBは、レジプリンタのドロワ出力信号を用いて電子ブザーを鳴らし、印字結果をお知らせするアラーム装置です。



ケーブル接続方法

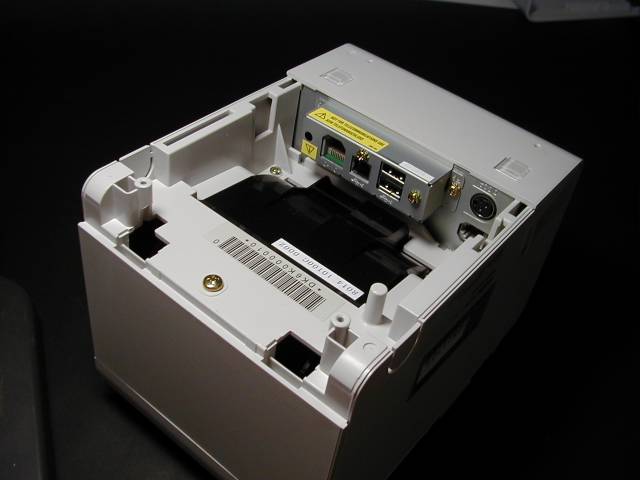

ケーブルはTM-T90底面のカバーをはずし、それぞれのコネクタに接続します。
底面カバーはネジ止めでなく、ラッチにて止まっています。下記の開け方を参考にして開けてください。
また、ケーブルを出す位置の切りかきを取り、蓋を戻します。

tmt90_cable1.jpg (14197 バイト) tmt90_cable2.jpg (14817 バイト) tmt90_cable3.jpg (16614 バイト) tmt90_cable4.jpg (17279 バイト)
TM-T90を裏返します。 上記方向を上に押し上げます。 そのまま持ち上げると蓋ははずれます。 ケーブルを接続します。



USB I/F

USB/IFには2個のダウンストリームコネクタが準備されています。
バスパワーでの動作となりますので、供給電力は各々100mA以下でご使用ください。



紙交換方法

tmt90_open1.jpg (14136 バイト) tmt90_open2.jpg (17452 バイト) tmt90_open3.jpg (19019 バイト) tmt90_open4.jpg (20187 バイト)
TM-T90 レバーを持ち上げる 蓋を持ち上げる 全開状態
tmt90_open5.jpg (22298 バイト) tmt90_open6.jpg (21536 バイト) tmt90_open7.jpg (16626 バイト) tmt90_open8.jpg (13326 バイト)
ドロップインで紙を入れる 紙の端を持ち上げる 蓋をする カチッとロックさせる


印刷用サーマルロール紙

製品にはご購入時サーマルロール紙1巻きが同梱されています。
消耗品ですのでプリンタと同時に予備のロール紙をご購入されることをお勧めいたします。
ロール紙につきましては、下記のページをご覧ください。



ご購入は

テクノベインズショッピングサイトにて販売中です。



製品展示について

本製品は弊社ショースペースにて展示しております。




参考


※EPSON製品サポート・アフターフォロー(修理・保守)につきましては、EPSON Webサイトにて行っておりますので、そちらをご利用ください。(EPSON製品の製品内容及び開発技術サポート販売はEPSONにてサポートを行っておりますので、そちらをご利用ください。テクノベインズでは製品及び開発技術サポートは行っておりません。)
