小型キャッシュドロワ DWM36LN / DWM48MLN

DWM36SLN ユーティリティ・DLL 使用サンプルソースファイル

Microsoft Visual Studio 2010 Visual Basic で作成された、LAN 接続でソケット通信を行う、キャッシュドロワオープン・サンプルソースファイルです。
DLL ファイルを使用する際の参考にしてください。

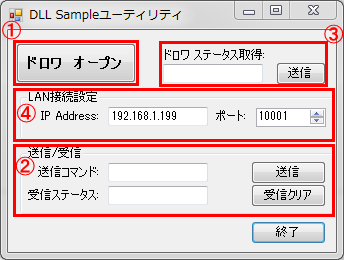

下図はサンプルソースの実行ファイルを起動したときのダイアログです。


最初にLAN 接続の設定を行います。
出荷時の設定は④IP アドレスが「192.168.1.199」、ポート番号が「10001」と設定されています。ご使用の環境に合わせて設定してください。
※注意
この設定では、DWM36SLAN 自身の設定を変えることはできません。
DWM36SLAN 自身の設定を変えるには「コマンドの説明」を参照してください。

①ドロワオープンボタンをクリックし、ドロワをオープンすることができます。
ドロワオープン後、③ドロワステータス取得用送信ボタンをクリックすることで、ドロワオープン状態を知ることができます。
ドロワオープンの場合は「0$」の値が表示され、ドロワクローズの場合は「1$」の値が表示されます。
ドロワオープン以外の設定が必要な場合は、「コマンドの説明」を参照し、②送信/受信グループから、「送信コマンド」のテキストボックスにコマンドを手入力し、送信ボタンをクリックすることで各種設定が行えます。
また、受信データがある場合には「受信ステータス」のテキストボックスにステータスが返ってきます。

下記にサンプルソースを記述します。

Imports System.Net
Imports System.Net.Sockets
Imports System.Text.Encoding
Imports System.Text
Imports System.Threading
Imports System.IO.Ports
Imports System.IO.Ports.SerialPort
'
' フレームメインクラス
'

Public Class frmMain
    ' DLLのクラスをインスタンス化
    Public Cmm AsNew DWM36SLN_CL.Communication
    ' コマンド定数
    Const DrawerOpenCmd AsString = "$WO"
    Const DrawerStatusCmd AsString = "$WS"
    Const DrawerOpTimingCmd AsString = "$W"
    ' クラス変数
   Dim selectBtn AsInteger = 0    ' 0: 送信/受信処理、1: ドロワステータス処理

    '   接続形式
    '       端末(PC,スマートデバイス側)はTCPソケットクライアントとして接続を行う。
    '
    '   キャッシュドロワを操作する場合、以下の操作手順を用いる。
    '
    '   1.  PC側はDWM36SLN IPアドレス、ポート番号を指定し、クライアントとしてソケット接続を行う。
    '   2.  ソケット接続後、キャッシュドロワの操作コマンドを送信する。(コマンドについてはマニュアルを参照)
    '   3.  コマンドによってはDWM36SLNのステータスを返す。必要に応じ端末側で、ステータスを取得する。
    '   4.  ソケット接続をクローズして、セッションを終了する。
    '

    ' ドロワ・オープンコマンド送信用ボタン
    PrivateSub btnDrawerOpen_Click_1(sender As System.Object, e As System.EventArgs) Handles btnDrawerOpen.Click

' DLLのソケット送受信関数を呼ぶ

        Cmm.SendCmd(DrawerOpenCmd, False, TxtBxSendIP.Text, nudSetPort.Value)

EndSub


    ' ドロワ・ステータスコマンド送受信用ボタン
    PrivateSub btnDrawerSts_Click(sender As System.Object, e As System.EventArgs) Handles btnDrawerSts.Click


Dim stsText AsString = ""


        selectBtn = 1   ' ドロワステータス処理
        frmMainEnableDisable(False) ' ボタンクリック、ディスエーブル
        ' ソケット送受信
        stsText = Cmm.SendCmd(DrawerStatusCmd, True, TxtBxSendIP.Text, nudSetPort.Value)
        ' 受信データの判別
        If stsText.Substring(0, 2) = "0$" Then
            TxtBxDrawerSts.Text = "オープン"
        ElseIf stsText.Substring(0, 2) = "1$" Then
            TxtBxDrawerSts.Text = "クローズ"
        Else
            TxtBxDrawerSts.Text = "エラー"
        EndIf
        frmMainEnableDisable(True)  ' ボタンクリック、イネーブル

    EndSub

    ' 送信/受信グループの送信ボタン
    PrivateSub btnSendSock_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles btnSend.Click
        selectBtn = 2   ' 送信/受信処理
        frmMainEnableDisable(False)     ' ボタンクリック、ディスエーブル
        TxtBxReceive.Text = Cmm.SendCmd(TxtBxSendCom.Text, True, TxtBxSendIP.Text, nudSetPort.Value)
        frmMainEnableDisable(True)      ' ボタンクリック、イネーブル
    EndSub

    ' 送信/受信グループの受信ステータスクリアボタン
    PrivateSub ReceiveClr_Click(sender As System.Object, e As System.EventArgs) Handles ReceiveClr.Click
        TxtBxReceive.Text = ""
    EndSub

    ' フォームロード
    PrivateSub frmMain_Load(ByVal sender As System.Object, ByVal e As System.EventArgs) HandlesMyBase.Load
        ' ウインドウ起動時の画面サイズ指定
        Me.Size = New Size(344, 260)
    EndSub

    ' 主に受信処理時にボタンなどをクリックできないようにディスエーブルする
    PrivateSub frmMainEnableDisable(ByVal enableFlag AsBoolean)
        ' フレームイネーブルフラグがTrueなら、フレームイネーブル
        If enableFlag Then
            Me.Enabled = True
            ' Falseなら、フレームディスエーブル
        Else
            Me.Enabled = False
        EndIf
    EndSub

    ' プログラムの終了
    PrivateSub btnEnd_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles btnEnd.Click
        End
    EndSub

End Class
