DWB48MRS-2

• DWB48MRS-2はパソコンのRS232シリアルインターフェースに接続して使用するキャッシュドロワです。
• USBコンバータが付属したDWB48MRS-2/USBモデルもございます。
• スタイリッシュで、高級感のあるフロントデザインです。
• 旧機種DWS48MRS-2と同じコントロール回路を内蔵していますので、プログラムの変更なしにそのまま置き換え使用ができます。
• 付属ユーティリティで、WindowsのExcelやAccessなどデータベースプログラム などからでもオープンできます。
• レジやPOSプログラムに組み込み、シリアルポートから信号を送ることで、レシート印刷等の制約を受けずに、自由なタイミングでドロワトレイを開くことができます。
• シリアルポートからドロワの開閉状態を知ることができます。
• コインや紙幣のサイズは調整可能なトレイを採用しています。
• レジ操作が必要ないチケットやクーポン券などを、ドロワを開かなくとも前面スリットから入れることができます。

トレイ調整

コイントレイの仕切りを持ち上げる	コイン仕切り	紙幣仕切り	紙幣押さえバー

コイントレイの後列（前列は固定）及び札入れ部仕切り、紙幣押さえは幅の調整可能です。
仕切りを移動することで、使いやすいサイズに調整することができます。
仕切りやバーは、ラッチ付きのはめ込み式ですので、特別な工具無しで変更ができます。
コイン仕切り、紙幣仕切り、紙幣押さえバーは1個予備が付属しています。

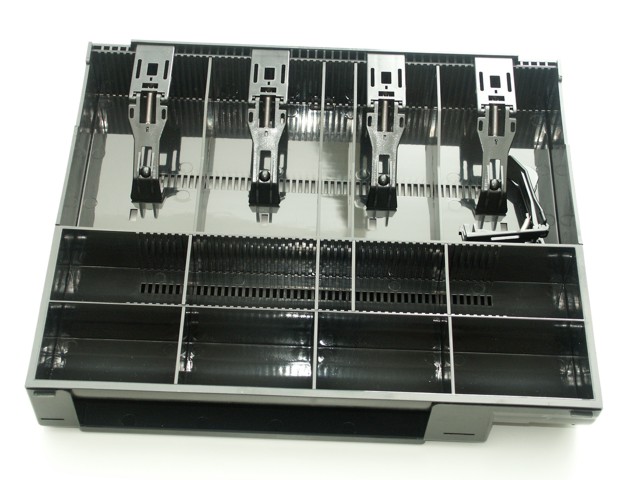

トレイ

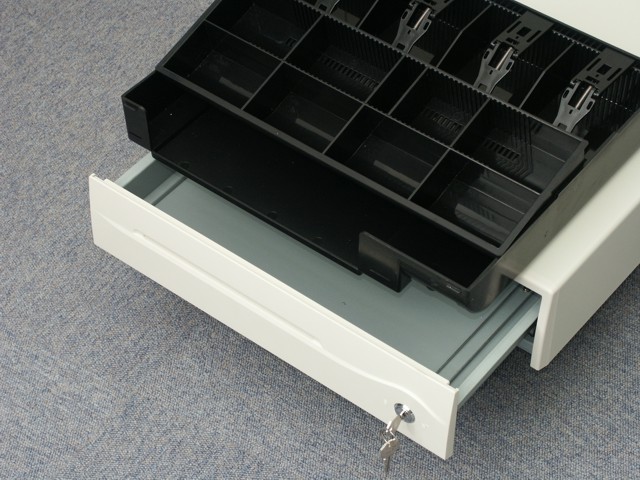

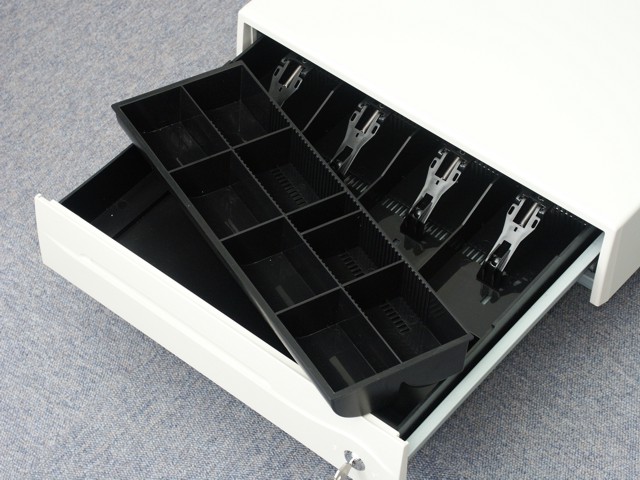

トレイを取り外したところ	コイントレイは紙幣トレイから分離できます。

ドロワ前面スリット

前面スリットはコイントレイ下につながっています。	コイントレイをはずしたところ	トレイをはずし、上に重ねたところ。手前が切り欠き部分がスリット裏に接する。

ドロワ前面スリットはコイントレイ下に直結しています。
たくさんの紙幣をコイントレイ下に入れてドロワを使用した場合、お札の厚みでコイントレイが持ち上がり、開閉時トラブルを発生することがあります。コイントレイ下をご使用される場合、たくさんの紙幣などを入れないよう、充分にご注意ください。

ソフトウェア

本製品は、Windowsパソコンからドロワをオープンできるユーティリティソフトウェアが付属しています。
ユーティリティをご使用いただきますと、Accessなど多くのデータベースプログラムなどでドロワオープンができます。
また、マニュアルにはVisual Basicに組み込んで使用するサンプル添付されております。

DWB48MRS-2では付属ユーティリティソフトウェア DrawerOpen V1.1以降をご使用ください。

データベースソフトなど、外部プログラムの実行ができるアプリケーションからこの添付ユーティリティを呼出（EXEを起動）しますと、ドロワをオープンすることができます。

参考→　VFD2002EにDWB48MRS-2を連結接続での使用方法

パソコン接続ケーブルについて

Windowsパソコンへ接続するケーブル1本が付属しています。
カウンターテーブル等に組み込むなど、付属ケーブルで長さが足りない場合、市販のRS232用ストレートケーブルがご使用になれます。

付属接続ケーブル 配線情報
Dsub9Pin オスーメス	ケーブル長約100cm
全芯結線	ストレート結線

参考 ： 通信ケーブル情報

USBインターフェースについて

DWB48MRS-2/USBモデルは、シリアルインターフェースのDWB48MRS-2にUSBインターフェースコンバータ（USB232-00)が付属します。
USB232-00をご使用いただくことで、ノートパソコンなどUSBインターフェースしかない環境でも本キャッシュドロワをご使用いただくことができます。
シリアルインターフェースのDWB48MRS-2をご購入後、ご使用環境が変更された場合にUSB232-00を後から別途ご購入いただくこともできます。

USB専用モデル USB接続キャッシュドロワDWB48MUSBもございます。

付属電源

日本国内用ACアダプタ 12V1A が1個付属しています。
（ACアダプタは変更される場合があります。）
+12V 1A DCストレートプラグ 外形5.5φ内径2.1φ センタープラス
電源ケーブル長さ 185ｃｍ

トレイカバー&トレイセット[別売りオプション]

トレイを単体で取り扱う際に便利なカバーです。
DWB48Mシリーズ専用のカバーです。
鍵により不用意にカバーが外れなくなっています。（トレイカバーは防犯目的では使用できません。）
→　DWB48Mシリーズキャッシュドロワ用トレイカバー　をご覧ください。

　

ご購入・在庫について

本モデルは完売に付き、新規受注につきましては案件対応とさせていただきます。

製品展示について

本製品は弊社ショースペースにて展示しております。

参考

• DWB48MRS-2取扱説明書
• DWB48Mシリーズキャッシュドロワ用トレイカバー
• VFD2002EをExcelで使用する解説　← ExcelおよびAccess（Microsoft Office）のVBAから簡易ユーティリティを使用する参考例。
  ドロワを開くためのボタン操作の基本的な考え方は同じなので参考になります。
• 周辺機器構成参考例
• VFD2002EにDWB48MRS-2を連結接続での使用方法
