RJ11コネクタキャップ　種類とその特徴

弊社では多くのコネクタキャップを取り扱っております。
キャップによってはいくつもバリエーションがあり、図面だけでは何が違うのかイメージを掴みにくい場合があります。
今回はRJ11モジュラージャックのキャップを機器に嵌めてみました。
それぞれの特徴をお伝えいたします。
（今回使用したモジュラージャックはレシートプリンタ(SIIのRP-E10)のRJ11モジュラージャックです。
RJ11のコネクタによっては嵌めた状態が異なる場合があります。）

弊社で取り扱い中のRJ11モジュラージャックのキャップ

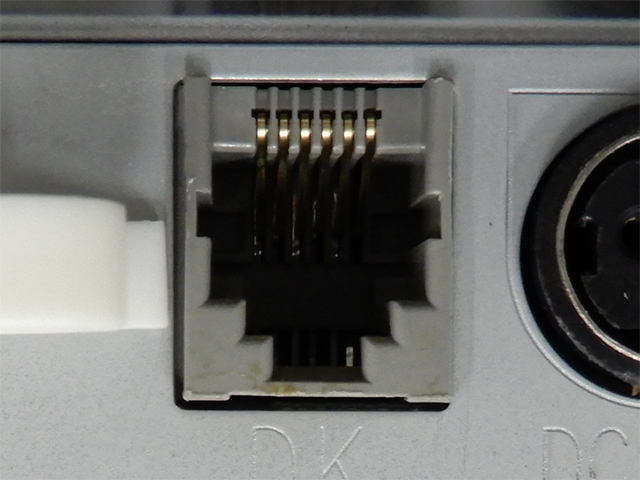

RJ11モジュラージャック(6極6芯)
DKDコネクタ
弊社で取り扱っているRJ11用のコネクタキャップは6極のRJ11にご使用頂けます。
同じRJ11でも4極にはご使用頂けないので、ご注意ください。

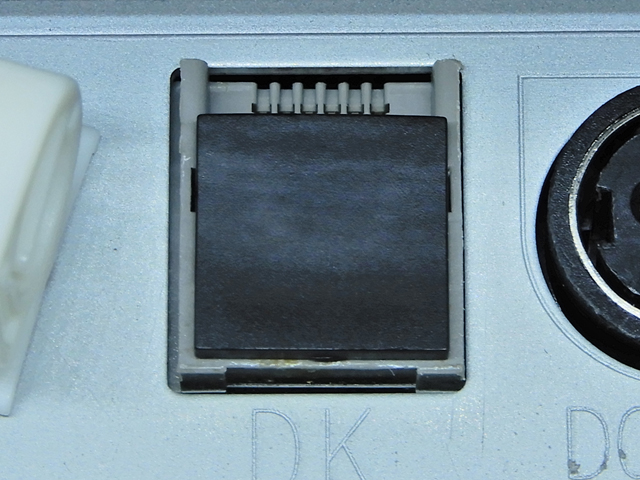

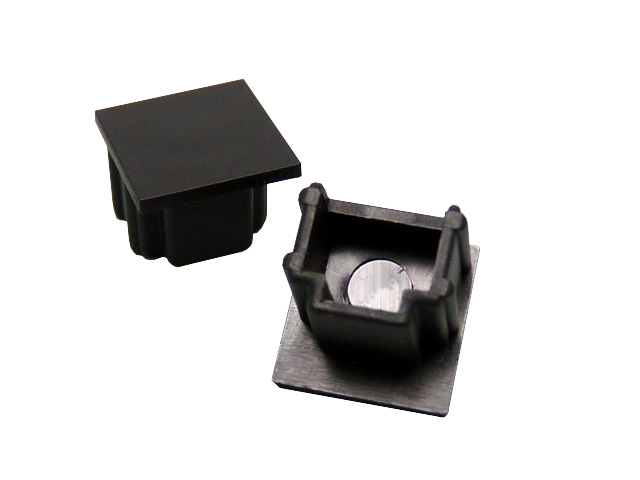

RJ11CAPK-B0 [RJ11(6極)][RJ12][RJ14][RJ25] 機器側用キャップ(黒)　Type A形状　つまみなし	使用例 RJ11CAPK-B0は端子側の鍔の長さを短く作っているため、コネクタによっては端子部まで覆わない場合があります。

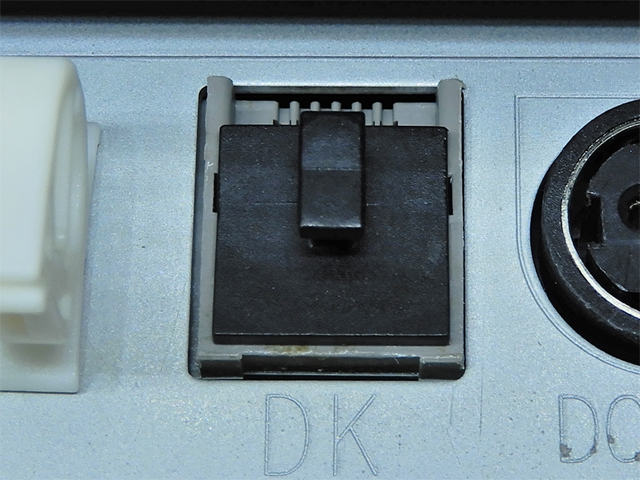

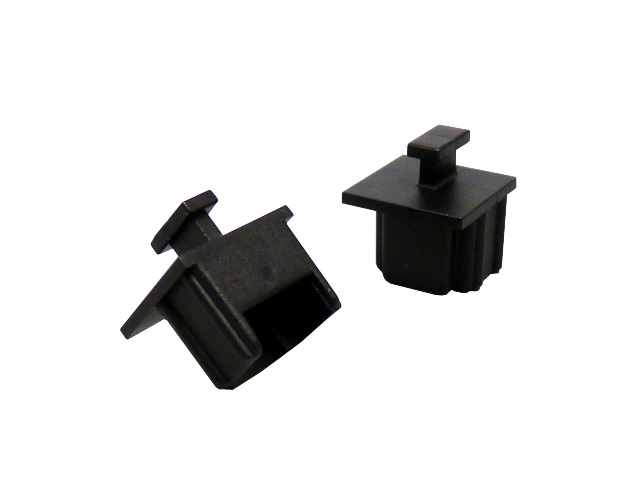

RJ11CAPK-B1 [RJ11(6極)][RJ12][RJ14][RJ25] 機器側用キャップ(黒)　Type A形状　つまみあり	使用例 RJ11CAPK-B1はRJ11CAPK-B0と同様、端子側の鍔の長さを短く作っているため、コネクタによっては端子部まで覆わない場合があります。

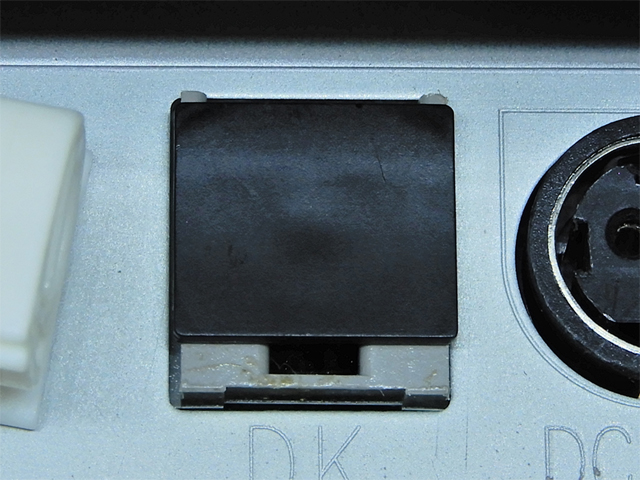

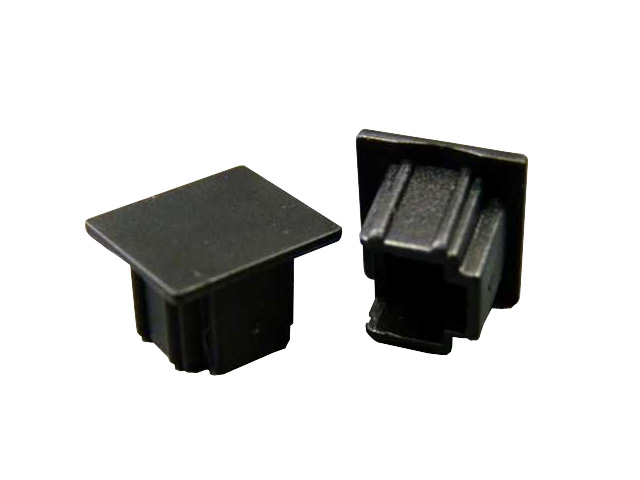

RJ11BCK-B0 [RJ11(6極)][RJ12][RJ14][RJ25] 機器側用キャップ(黒)　Type B形状　つまみなし	使用例 RJ11BCK-B0はラッチ側の鍔の長さを短く作っているため、ラッチ部までは覆わないタイプです。

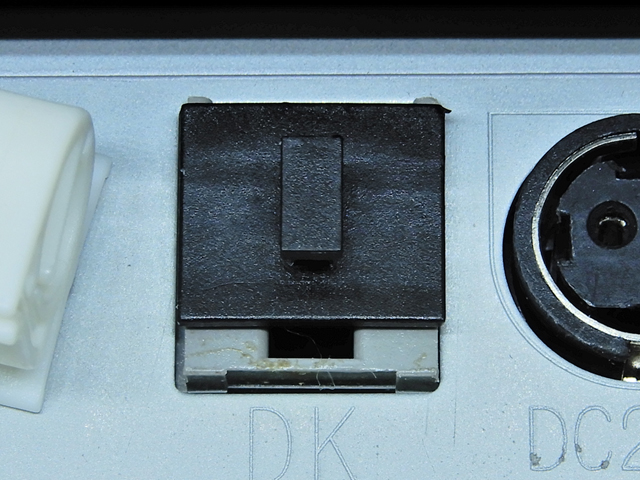

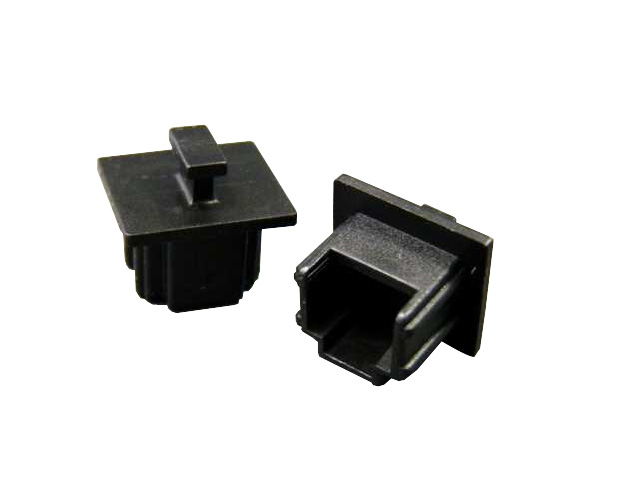

RJ11BCK-B1 [RJ11(6極)][RJ12][RJ14][RJ25] 機器側用キャップ(黒)　Type B形状　つまみあり	使用例 RJ11BCK-B1はRJ11BCK-B0と同様、ラッチ側の鍔の長さを短く作っているため、ラッチ部までは覆わないタイプです。

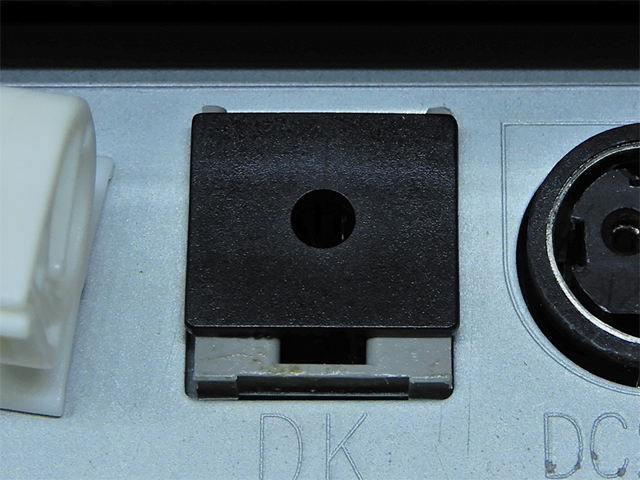

RJ11CCK-B0 [RJ11(6極)][RJ12][RJ14][RJ25] 機器側用キャップ(黒)　Type C形状　つまみなし	使用例 RJ11CCK-B0は鍔の中心に丸穴が空いています。丸穴に精密ドライバー等を挿し、横に引っ掛けるとキャップが取りやすくなります。丸穴は貫通しているので、ジャック内部が見えます。

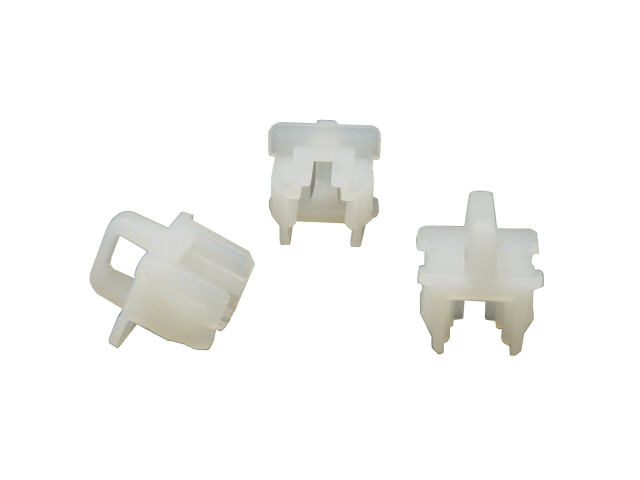

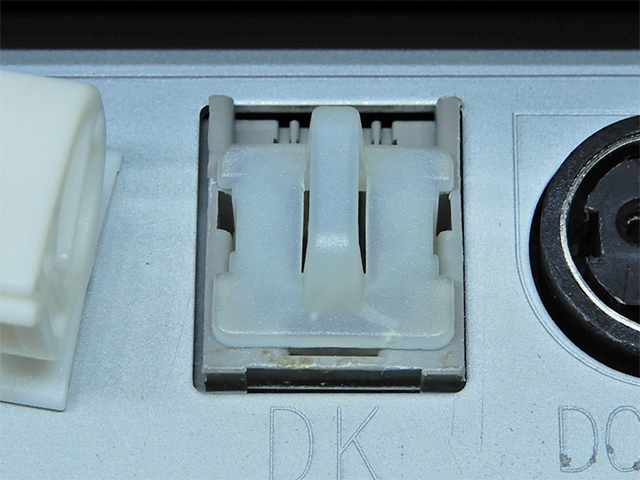

RJ11DCK-W1 [RJ11(6極)][RJ12][RJ14][RJ25] 機器側用キャップ(半透明)　Type D形状　つまみあり	使用例 RJ11DCK-W1はつまみがリング状になっており、紐等を通せるようになっています。

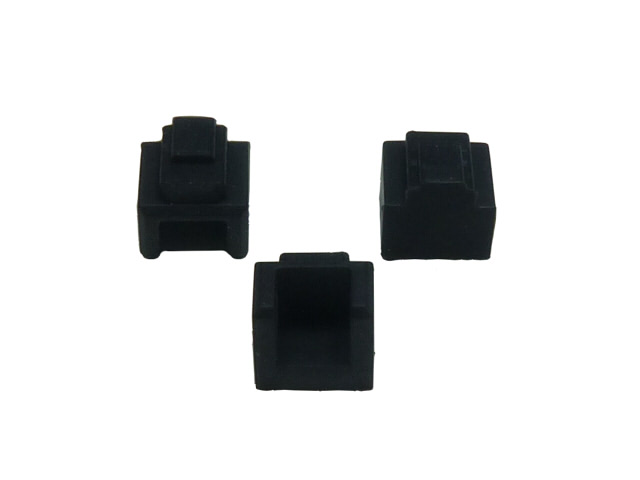

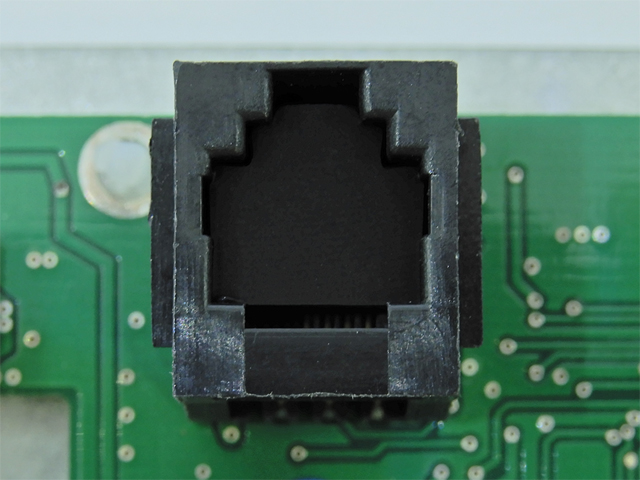

RJ11LCK-B0 [RJ11(6極)][RJ12][RJ14][RJ25] はめ殺し専用キャップ(黒)　つまみなし	使用例 RJ11LCK-B0ははめ殺し専用です。鍔もつまみもありません。ロックするような機構はありませんが、一旦はめると取り外しにくい作りです。
