USBキャッシュドロワ　DWM36SUS/DWM48MUS
ダイアログを表示せずに使用する方法

コマンドラインや、お客様が開発されたプログラムなどから「UsbDrawerOpenModule.exe」にパラメータを付けて起動すると、ダイアログを表示せずにキャッシュドロワを制御できます。
接続するキャッシュドロワDWM36SUS/DWM48MUSが1台の場合
使用するパラメーターは以下の通りです。
U1,S=CLOSE
上記のパラメーターを使用してコマンドラインから実行する場合、コマンドは以下の通りになります。
UsbDrawerOpenModule.exe U1,S=CLOSE

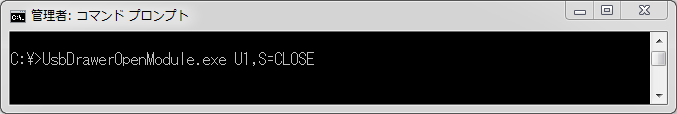

以下は、実際にコマンドを入力した画面です。

実行することで接続されたドロワが開きますが、コマンドラインからでは終了コードを受け取ることができません。
そこで終了コードの受け取るためにMicrosoft Visual Studio 2010 Visual Basic を使用し、「UsbDrawerOpenModule.exe」を実行するサンプルを用意しました。

Microsoft Visual Studio 2010 Visual Basic を使用し、「UsbDrawerOpenModule.exe」のダイアログを表示せず、実行するサンプルプログラム
例　ボタンをクリックして、ドロワをオープンし、テキストボックスに終了コードを表示させる
Public Class Form1

　　　' ドロワオープン
　　Private Sub Button1_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Button1.Click

　　　　　　' UsbDrawerOpenModuleプログラムを引数付きで起動させる
　　　　　　' ここでは例として、キャッシュドロワ1台を、ドロワオープン時のスイッチステータスがOFF（スイッチ・オープン）として引数を渡す
　　　　Dim appProcess As System.Diagnostics.Process = System.Diagnostics.Process.Start("UsbDrawerOpenModule.exe", "U1,S=CLOSE")

　　　　　　' 終了まで待機
　　　　appProcess.WaitForExit()

　　　　' 終了コードを取得
　　　　Dim appExitCode As Integer = appProcess.ExitCode

　　　　' 終了コードを表示
　　　　TextBox1.Text = appExitCode.ToString()

　　　　' 不要になったら破棄
　　　　appProcess.Close()
　　　　appProcess.Dispose()

　　End Sub

End Class
上記サンプルの場合の終了コードを示します。
CLOSE:0
OPEN:1
失敗:1024


パラメーターの概要
パラメーター仕様につきましては以下の通りです。
U[n],S=[OPEN/CLOSE]
[n]は、接続するキャッシュドロワのUSB 番号を指定します。
「UsbDrawerOpenModule.exe」は10台まで認識できるので、1 から10 まで指定できます。

[OPEN/CLOSE]は、キャッシュドロワ・オープン時のスイッチ・ステータスを指定します。
「OPEN」を指定すれば、ドロワ・オープン時にスイッチのステータスがOFF（スイッチ・オープン）と判断し、「CLOSE」を指定すれば、ドロワ・オープン時にスイッチのステータスがON（スイッチ・クローズ）と判断します。
この設定を誤りますと、「オープン」と「クローズ」が逆になりますのでご注意ください。
DWM36SUS/DWM48MUSの場合は「CLOSE」を指定してください。
接続するキャッシュドロワDWM36SUS/DWM48MUSが複数台の場合
例　接続したドロワ（DWM36SUS/DWM48MUS）が3台の場合のパラメーター
U1,S=CLOSE U2,S=CLOSE U3,S=CLOSE

複数台接続する場合は、[ｎ]を増やし、半角スペースで区切ります。

　
