漢字対応LCDカスタマディスプレイ
LCD160U-B





LCDカスタマディスプレイLCD160U

■ハイコントラストなFSTN液晶パネル
 LCD160×40ドット、表示文字数20桁×2行（半角英数字）

■付属ソフトでパソコンから簡単に表示
 パソコンから簡単に表示できるユーティリティソフトが付属します。
お客様のプログラムから実行ファイルとして呼び出して表示することも可能です。

■言語対応
 日本語（漢字、カタカナ）、英語（英数字）、中国語繁体、中国語簡体、韓国語に対応。
インターナショナルフォント（13ヶ国）にも対応しています。

■USB HID仕様
 USB HIDですのでデバイスドライバのインストールは必要ございません。USBバスパワーで動作可能(5V/500mA)。

表示方法

LCD160UをPCから表示を行うには、以下の方法がございます。

① お客様のプログラムから実行ファイルを呼び出して表示
② DLLを使って表示
③ ユーティリティLCD160DISPで表示
④ OPOSから表示

① 表示ユーティリティLCD160DISPを実行ファイルとしてお客様のプログラムから呼び出す。
お客様のプログラムからLCD160DISPを実行させ表示を行うこともできます。パラメータを付けてプログラムから呼び出し制御することで、LCD160DISPのダイアログをPC画面に表示せずに制御できます。

詳細はこちら

② DLLを使って表示
DLLをお客様のプログラムに組み込むことで、LCD160U-Bに表示することが可能です。
.Net Framework4.5以上対応。
DLLから表示する方法は、LCD160Uサンプルプログラム説明書をご覧ください。
③ ユーティリティLCD160DISPで表示
LCD160DISP｣を用いてメッセージの表示を行えます。

詳細はこちら

④ OPOSから表示
互換コマンドモードとして、OPOS ADKサンプルプログラムで動作を確認しております。
他のOPOSアプリケーションでの動作確認は行っておりません。
※OPOS ADKサンプルプログラムで動作は確認しておりますが、OPOSでの動作保証はおこなっておりません。

ドライバダウンロード


製品仕様

LCD160U-B
本体色ブラック
画面仕様FSTN-LCD
インターフェイスUSB HID（USB2.0 Full Speed Function 準拠）
表示フォント漢字、カタカナ、英数字、中国語(繁体/簡体)、韓国語
インターナショナルフォント(13ヶ国)
表示エリアサイズ横102.38mm × 縦25.58mm
画素数横160ドット × 縦40ドット
表示モード最大 20桁 × 2行
バックライト色White
電源USBより供給 +5VDC
消費電力最大0.5W（5V/100mA）
外形寸法幅 141±0.5 mm, 高さ79±1 mm, 奥行60±0.5 mm
傾斜角度後方40 度
本体質量約210g (USBケーブルと配線クランプは含まず)
温湿度条件動作時：0～40℃、保管時：-20～70℃
動作湿度：20％～85％、保存湿度：20％～90％　結露無きこと
対応OSWindows 10 (32bit、64bit)、Windows 11
付属品USBケーブル、配線クランプ

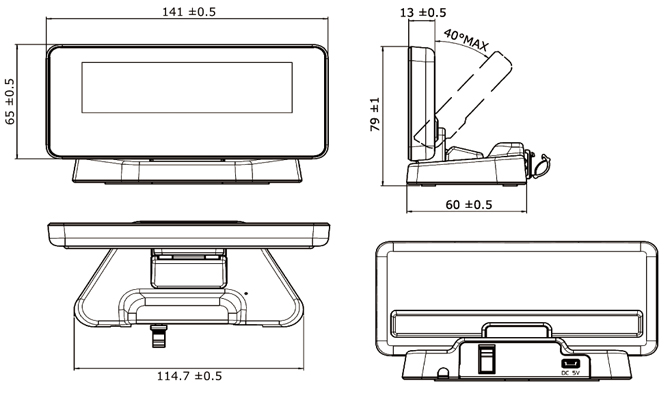

寸法図
