It3800ケーブル交換のしかた


  • 以下の説明にしたがって、ケーブルを交換してください。お使いのシリーズによりケーブルが異なりますのでご注意ください。
  • ケーブル交換を行った場合、機器設定が必要になります。

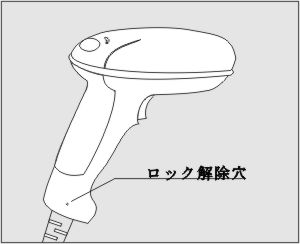

バーコードスキャナ本体のロック解除穴および交換ケーブルの差し込む側のコネクタの形状を確認してください。交換ケーブルの差し込む側にはLANなどで用いられるモジュラージャックというコネクタが付いています。

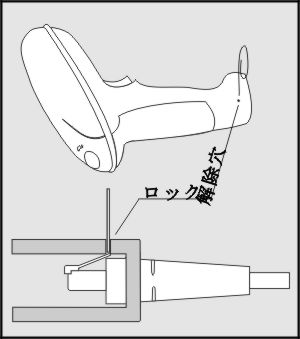

ロック解除用穴はモジュラージャックのロックレバーの上に配置されています。細く硬い針金やクリップなどを伸ばし、ロック解除用穴に押し込んでください。針金を押し込んだ状態でケーブルを引くとケーブルは外れます。外れにくい場合は針金を強めに押し込んでください。ロックされた状態で無理やりケーブルを引き抜こうとすると、バーコードスキャナを損傷することがあります。

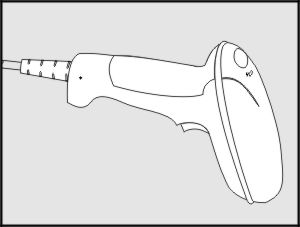

新しいケーブルに交換します。モジュラージャックのロックレバーとバーコードスキャナのロック解除穴が合う向きに合わせてケーブルを差し込みます。差し込む際はピンを差し込む必要はありません。カチッとはまる位置まで差し込みます。完全にはまっているか確かめるために、差し込んだケーブルを軽く引いて見ます。完全にはまっていることを確認した後、パソコンに接続し正しく動作するかテストします。



Last Update : 2011/09/09
