カスタマーディスプレイコネクタ一覧
現在弊社にて販売中のカスタマディスプレイのコネクタ一覧です。
ハードウェアにより以下のように仕様が異なりますので、ご使用にあたってはご注意ください。
接続コネクタ
| VFD2002 | CDF22VRS-9F | CDF22VRS-25F | DM-D101II | DM-D202II | |
| パソコン接続側コネクタ | Dsub 9Pinメス | Dsub 9Pinメス直出し | Dsub 25Pinメス直出し | Dsub 25Pinメス | Dsub 25Pinメス |
| プリンタ接続側コネクタ | Dsub 25Pinメス | Option Y-Cable | Option Y-Cable | Dsub 9Pinオス | Dsub 25Pinメス |
| 電源入力 | +5V DCジャック | +12V DCジャック | +12V DCジャック | +24V 3Pin ホシデン | +24V 3Pin ホシデン |
| 電源出力 | なし | なし | なし | +24V 3Pin ホシデン | +24V 3Pin ホシデン |

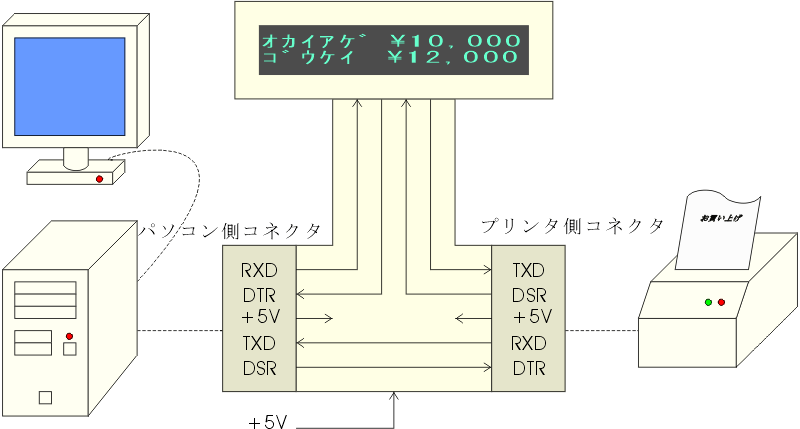

VFD2002内部接続図
ケーブル配線としましては、パソコンのシリアルコネクタ（現在は、ほとんどのパソコンシリアルポートは9Pinオスコネクタです。）とD-Sub
9Pinを付属のシリアルケーブル(クロス結線：9Pinオス-9Pinメス)で接続します。
また、プリンタはプリンタのD-Sub 25Pinのコネクタと一般的なシリアルケーブル(クロス結線)で接続します。
本機は+5V電源（ACアダプタ付属）で動作しますが、専用機を作成される場合、接続コネクタを通して電源を供給することもできます。
パソコン接続側コネクタ
| Pin | VFD2002のパソコン接続側コネクタ | 信号の流れ |
| 1 | N.C | |
| 2 | TXD:プリンタ側 Pin3(RXD)から直結 | プリンタ→パソコン |
| 3 | RXD | パソコン→VFD2002 |
| 4 | DSR:プリンタ側 Pin20(DTR)へ直結 | パソコン→プリンタ |
| 5 | GND | |
| 6 | DTR | VFD2002→パソコン |
| 7 | N.C (or +5V電源入力) | |
| 8 | GND | |
| 9 | N.C (or +5V電源入力) | |
| D-Sub 9Pin メスタイプ | ||
付属ケーブル： 9Pin(メス)-9Pin(オス)クロスケーブル
プリンタ接続側コネクタ
| Pin | VFD2002のプリンタ接続側コネクタ | 信号の流れ |
| 1 | N.C | |
| 2 | TXD | プリンタ→パソコン |
| 3 | RXD | パソコン→VFD2002 |
| 4 | N.C (or +5V電源入力) | |
| 5 | GND | |
| 6 | DSR | パソコン→プリンタ |
| 7 | GND | |
| 20 | DTR | VFD2002→パソコン |
| 22 | N.C (or +5V電源入力) | |
| D-Sub 25Pin メスタイプ | ||
別売EPSONケーブル： ACR-02 25Pin-25Pinクロスケーブル

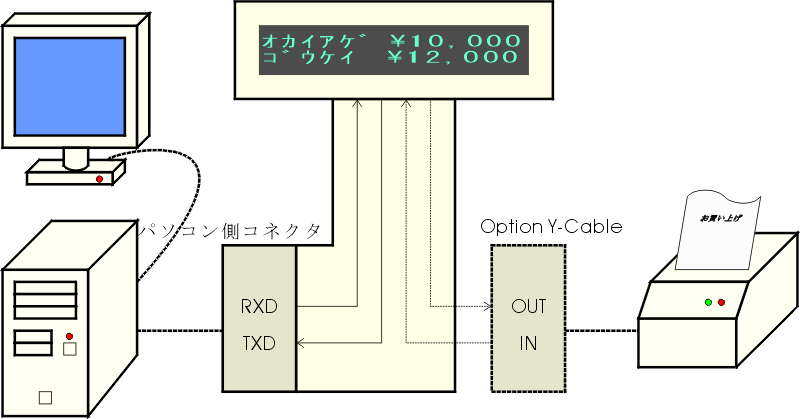

CDF22VRS内部接続図
通常はカスタマーディスプレイ単独で使用する。OptionのY-Cableによりプリンターへの分岐を行う。
本機は+12V（ACアダプタ付属）にて動作します。
パソコン接続側コネクタ
| Pin | CDF22VRS-25Fのパソコン接続側コネクタ | 信号の流れ |
| 2 | TXD:プリンタ側 Pin3(RXD)から直結 | プリンタ→パソコン |
| 3 | RXD | パソコン→CDF22VRS |
| 4 | Pin5へ直結 | ループバック1 |
| 5 | Pin4へ直結 | ループバック1 |
| 6 | Pin8,Pin20へ直結 | ループバック2 |
| 7 | GND | |
| 8 | Pin6,Pin20へ直結 | ループバック2 |
| 9 | To Printer(TXD) | CDF22VRS→プリンタ |
| 20 | Pin6,Pin8へ直結 | ループバック2 |
| 25 | From Printer(RXD) | プリンタ→CDF22VRS |
| D-Sub 25Pin メスタイプ | ||
| Pin | CDF22VRS-9Fのパソコン接続側コネクタ | 信号の流れ |
| 1 | From Printer(RXD) | プリンタ→CDF22VRS |
| 2 | RXD | パソコン→CDF22VRS |
| 3 | TXD:プリンタ側 Pin3(RXD)から直結 | プリンタ→パソコン |
| 4 | Pin6へ直結 | ループバック1 |
| 5 | GND | |
| 6 | Pin4へ直結 | ループバック1 |
| 7 | Pin8へ直結 | ループバック2 |
| 8 | Pin7へ直結 | ループバック2 |
| 9 | To Printer(TXD) | CDF22VRS→プリンタ |
| D-Sub 9Pin メスタイプ | ||
ケーブルはCDF22VRS本体ポール基台部分から直出しです。
DM-D202II内部接続図
パソコン接続側コネクタ
| Pin | DM-D202II パソコン接続側コネクタ | 信号の流れ |
| 1 | FG | |
| 2 | TXD | プリンタ→パソコン |
| 3 | RXD | パソコン→DM-D202II |
| 6 | DSR | パソコン→プリンタ |
| 7 | GND | |
| 20 | DTR | DM-D202II→パソコン |
| D-Sub 25Pin メスタイプ | ||
別売EPSONケーブル： JCR-11 9Pin-25Pinクロスケーブル
プリンタ接続側コネクタ
| Pin | DM-D202II プリンタ接続側コネクタ | 信号の流れ |
| 1 | FG | |
| 2 | TXD | プリンタ→パソコン |
| 3 | RXD | パソコン→DM-D202II |
| 6 | DSR | パソコン→プリンタ |
| 7 | GND | |
| 20 | DTR | DM-D202II→パソコン |
| D-Sub 25Pin メスタイプ | ||
別売EPSONケーブル： ACR-02 25Pin-25Pinクロスケーブル

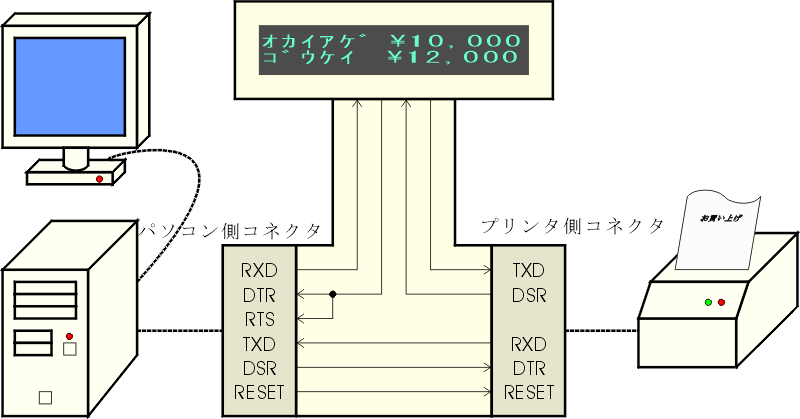

DM-D101II内部接続図
パソコン接続側コネクタ
| Pin | DM-D101II パソコン接続側コネクタ | 機能 | 信号の流れ |
| 1 | FG | フレームグランド | |
| 2 | TXD | パソコンへの送信データ | プリンタ→パソコン |
| 3 | RXD | パソコンからの受信データ | パソコン→DM-D101II |
| 4 | RTS | DTRと同じ | DM-D101II→パソコン |
| 6 | DSR | パソコンがデータ受信可 プリンタ側 Pin20(DTR)へ直結 |
パソコン→プリンタ |
| 7 | GND | ||
| 20 | DTR | DM-D101IIがデータ受信可 | DM-D101II→パソコン |
| 25 | RESET | プリンタのリセット | パソコン→プリンタ |
| D-Sub 25Pin メスタイプ | |||
別売EPSONケーブル： JCR-11 9Pin-25Pinクロスケーブル
プリンタ接続側コネクタ
| Pin | DM-D101II プリンタ接続側コネクタ | 信号の流れ |
| 2 | RXD | プリンタ→パソコン |
| 3 | TXD | パソコン→DM-D202II |
| 4 | DTR | パソコン→プリンタ |
| 5 | GND | |
| 6 | DSR | DM-D101II→パソコン |
| 7 | RESET | パソコン→プリンタ |
| D-Sub 9Pin オスタイプ | ||
別売EPSONケーブル： JCR-11 9Pin-25Pinクロスケーブル
参考
CDF22VRSケーブル変更情報
