KDC400シリーズ

~磁気カードリーダ機能・バーコードスキャナ機能・データコレクタ機能を備える~

iPhone4/4S、iPod touchを装着して使用 KDC415iJ





ホーム > iPhone/iPad/Android対応機器 > KDC415

製品一覧





   iOSデバイスに装着し、磁気カードリーダ・バーコードリーダとして使用できます。
 データは保存できます。

 両リーダーデバイスから入力されたデータは、テキスト入力データとして利用できます。

特長



 ◆磁気カードリーダ機能

  JIS1とJIS2に対応しています。(⇒磁気カード規格)

  AESによる暗号化にも対応可能。
  スキミングや情報改ざんの防止に役立ちます。
    ※iOSデバイス向けに磁気カードの暗号化等の開発が必要な場合は、
   本モデルを含め、KDC400シリーズの中で磁気カードリーダ機能付きで
   モデル名に「i」が付く商品に限られます。
        (⇒KDC400シリーズ モデル別一覧)



 ◆バーコードスキャナ機能

  1D(1次元)バーコードに対応。※
  レーザ規格Class2のスキャナエンジンを装備。レーザー光により

離して読み取ることができます。また、幅が広いバーコードを読み
  取ることができます。

 ◆接続設定が簡単

  KDC400とiOSデバイスは、各々独立したデバイスとして動作します。(各々独立した電池電源で動作します。)
  両デバイスはBluetoothインターフェースのペアリング設定により、簡単に無線接続ができます。

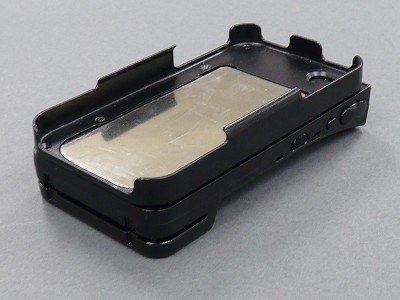

 ◆携帯できるボディサイズ

KDC415iJTにiPod touch4を装着。
掌に収まる大きさ。
質量237g
外形寸法62(W)mm×120(D)mm×30(H)mm。



主な使用用途

■モバイル決済端末/モバイル接客端末

   カード管理システムを導入することで、クレジットカード精算、ポイントカードへのポイント課金が可能です。顧客情報の管理にも活用できます。

■商品管理・業務管理

   バーコードにより棚卸や在庫管理に。
 会員証や社員証の磁気データを活用して、業務管理が可能になります。

iOSデバイスを搭載例

●iOSデバイスを搭載する

iPod touchをソフトケースに装着してから、KDC415iJに搭載します。

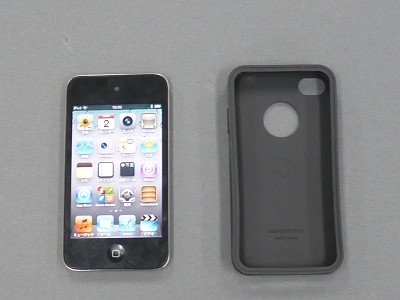

iPod touch(左側)を付属のソフトケース(右側)に装着。
この本例では、iPod touchを使用しております。
iPhoneでも同様に装着します。

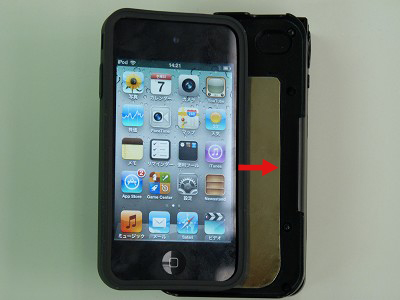

ソフトケースに装着したiPod touchを矢印の方向にスライドして
はめ込みます。
電気的な接続はございません。
はめ込み具合
 iPod touch 4は、KDC415iJへ容易にはめ込むことができます。
 iPhone 4をKDC415iJにはめ込む時、KDC415iJの受け口のスペースに余裕がないので、力を入れてはめ込む必要があります。


●ペアリング(接続確立)の設定方法

ペアリングとは、Bluetooth無線通信を行うに当たり、両機器間の接続設定を行うことです。
①ペアリングは付属のペアリング設定バーコードを読込み設定します。パスキーの入力は不要です。
②ペアリング設定は初回のみ必要で、ペアリング設定が完了している場合は、本製品にiOSデバイスを搭載することですぐに使用できます。
リーダーデバイスの使用方法(Bluetooth HIDモードの場合)

●磁気カードの情報を読み取る

磁気カードを読み取ると、テキスト入力されます。
  KDC415iJの電源スイッチをオンにします。

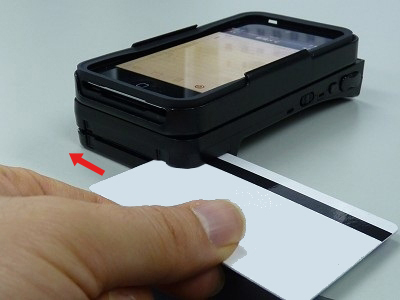

  磁気カードの矢印と磁気ストライプの側を上向きにして
  MSRスリットに挿し込みます。磁気カードを矢印方向へ
  スライドします。

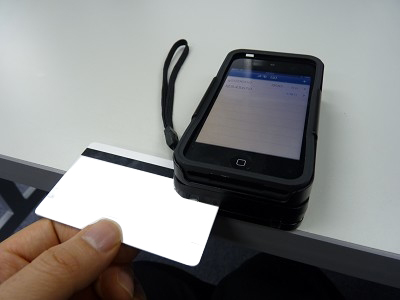

  iPod touchのメモを起動しておくと、メモに磁気カード情報が
  入力されます。
  磁気カードをスライドさせて読み込ませたとき、ピーと鳴動
  すれば読み取り成功です。
  読み取りエラーの場合は、ピッピッと警告音を発します。

●バーコードの情報を読み取る

  KDC415iJの電源スイッチをオンにします。

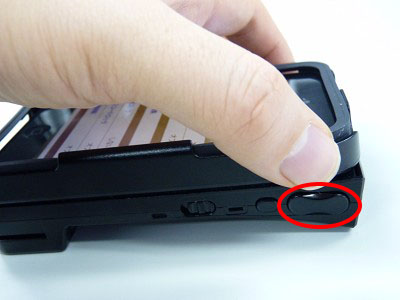

  iPod touchのメモを起動します。KDC415iJの両側の
  スキャンボタン(写真の円内)を押します。

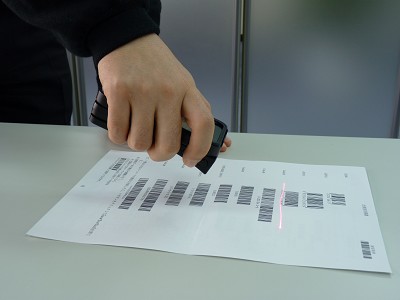

 両側のスキャンボタンを長押しすると、レーザーが発光し、スキャンが開始されます。
 レーザーをバーコードに照射し、バーコードを読み取ります。
 バーコードが正しく読み込まれるか、もしくは一定時間読込みが行われなかった場合
 レーザーは自動的に消灯します。
バーコードを読み取り後、バーコードデータがiPod touchのメモにテキスト入力されます。
データコレクタとしての使用方法

●読み込んだバーコードを保存する方法は2通りです。

 (1)スキャンしたバーコードをKDC415iJ本体に保存し、同時に接続先のiOSデバイスに送信出力する

 (2)スキャンしたバーコードをKDC415iJ本体に保存する

●保存したデータを、接続先のiOSデバイスに一括で送信出力できます
  (Bluetooth HIDモードとMFiモードに対応)。

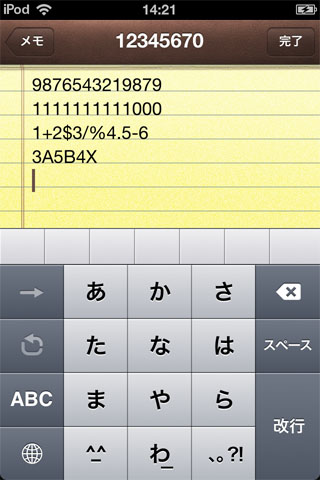

  保存データをiPod touch 4のメモ(テキストエディタ)に一括で送信した結果です。
  (あらかじめ、KDC415iJをBluetooth HIDモードに設定しておきます。)


●保存したデータは、全削除(オールクリア)できます(Bluetooth HIDモードとMFiモードに対応)。

●KDC415iJにデータを記憶できる最大容量は256KBです。

モデル別一覧
KDC400シリーズ
モデル名 バーコード
リーダ
磁気カード
リーダ
対応iPhone / iPod touch
KDC410/KDC410i 1次元 なし iPhone4/4S
iPhone5/5S
iPod touch (2014年モデル)
iPod touch (2013年モデル)
KDC415J/KDC415i 1次元 あり
KDC420/KDC420i 1次元/2次元 なし
KDC425J/KDC425iJ 1次元/2次元 あり
KDC430J/KDC430iJ なし あり

上記モデル名に「i」が付いている商品は、Bluetoothプロファイルとして「iOSデバイス固有のMFi(SPP相当)」に対応。





 「KDC415iJ」は弊社で動作検証を行いました。

 採用をご検討のお客様でご不明な点がございましたらお気軽にご質問ください。
