～レシートプリンタ機能、バーコードスキャナ機能、磁気カードリーダ機能を備える～

iPhone/iPod touchを装着して使用    iAPS-DS247i／iAPS-DS247-1D



ホーム　>　iPhone/iPad/Android対応機器　>　iAPS-DS247

製品一覧







iAPS SDKにより専用プログラムを作成することで、レシートプリンタ、バーコードスキャナ、 磁気カードリーダの

3種のハードウェアが利用できます。

特長

 ◆レシートプリンタ機能

紙幅57mm(※)外径30mmのサーマルロール紙を装填できます。
最大印字幅は48mm（2inch)です。　1行につき、フォントAで
最大32文字、フォントBで最大42文字を印字できます。
半角英数字・記号・漢字・1次元(1D)バーコード・2次元(2D)バーコード・ロゴが、
印字できます。
※テクノベインズで試したところ、紙幅58mmのサーマルロール紙も使用可能でした。

 ◆磁気カードリーダ機能

　　JIS1に対応(⇒磁気カード規格)。 クレジットカードやポイントカードの
　　読み取りに利用できます。







 ◆バーコードリーダ機能（iAPS-DS247-1D対応）

    1次元(1D)バーコードに対応。 より長い距離まで利用できるレーザ規格Class2のスキャナエンジンを搭載。
　　レーザー光により離して読み取ることができます。また、幅が広いバーコードを読み取ることができます。

 ◆携帯できるボディサイズ

　　質量390g、寸法80(W)×205.5(D)×67.8(H)mm。

開発アプリケーションについて

iOSデバイスとはDockコネクタで接続し、シリアル通信を行います。開発には、iOS環境とiAPS SDKを利用します。

主な使用用途

・モバイルPOS端末として
   移動販売, 産直販売

・伝票発行を伴う訪問 検針・点検の端末として
 　  ガス検針業務, 水道メーター点検

iOSデバイスの装着方法
iPod touch / iPhoneは、機種ごとに厚さや大きさが異なるため、デバイスを搭載する前に下図の2か所（①、②)にデバイス固定用の治具であるキャップと、ガイドと呼ばれる台座を使用して装着します。

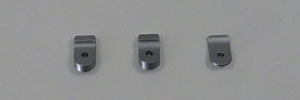

①キャップ(iAPSに同梱）
左から順にiPod touch 2G用,iPod touch 4G用,iPhone 3G/3GS用

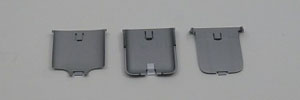

②ガイド(iAPSに同梱）
左から順にiPod touch 2G用,iPod touch 4用,iPhone 4用
ガイドとキャップを使用して、iPod touch 4を装着します。

iPod touch4Gでの使用例

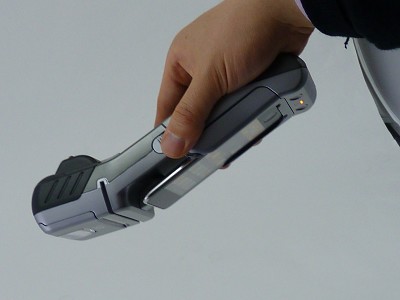

デバイス装着後の安定感



装着時にガイドとキャップを使用することにより、しっかりとした装着感が

得られ、ぐらつきもありません。
上下逆さまにして使用しても、問題ありません。

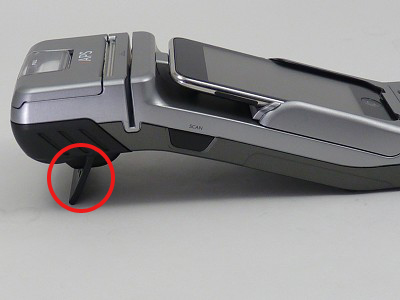

机の上に置いて使用する場合

背面のスタンド(赤丸部分)を立てて、装着したデバイスの画面を見やす

い位置に調整することができます。

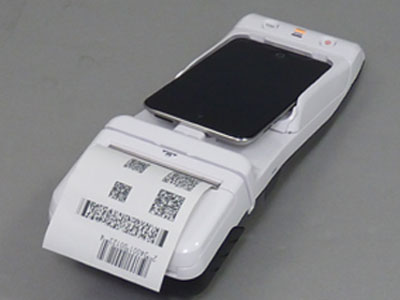

レシート用紙の印刷

紙幅57mm※のロール紙を使用して、半角英数字・記号・漢字・1次元

バーコード・2次元バーコード（QRコードなど）・ロゴが印字できます。

デフォルトのフォントAでは、1行当たり32文字を印字できます。
 ※テクノベインズで試したところ、紙幅58mmのサーマルロール紙も使用

可能でした。

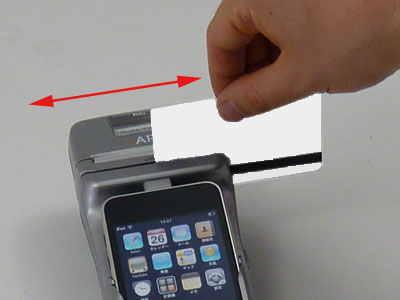

磁気カードのスキャン

左右どちら側からスライドさせてもクレジットカードなどの磁気情報を、

読み取れます。

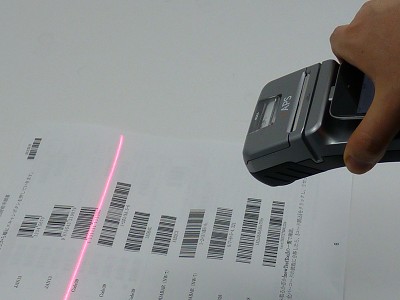

バーコードのスキャン範囲

本体側面のスキャンボタンを押すと、レーザーが発光し、スキャンが開

始されます。バーコードとの間隔を50㎝以上離しても、レーザー光によ

りバーコードを読み取ります。また、幅が広いバーコードを読み取ること

ができます。
 バーコードが正しく読み込まれるか、もしくは一定時間読込みが行われ

なかった場合、レーザーは自動的に消灯します。
iPod touchを取り外さずに、スリープ/
スリープ解除ボタン（本体上部)の操作

クレードルを矢印方向に上げれば、iPod touchのDockコネクタをiAPSに

挿し込んだまま、iPod touchのスリープ/スリープ解除ボタン（本体上部)

を操作できます。



商品についてのお問い合わせはこちらよりお願いいたします。
