センサーモジュール

システムやプログラムからセンサーで機器を制御。

センサーモジュールはシリアル通信を利用したコマンドを搭載しており、
各種センサーからの信号を受け、スイッチのON/OFF、温度/湿度/気圧、
明るさ、人間の接近、物体の接近などを感知することができます。

仕様

センサーモジュール各種

スイッチ、温湿度、明度、人感、近接の5種類のセンサーモジュールを用意しております。
各センサーモジュールについてはこちら

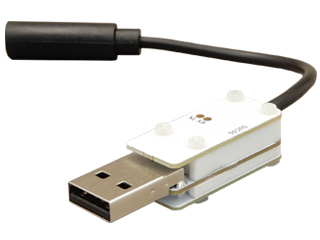

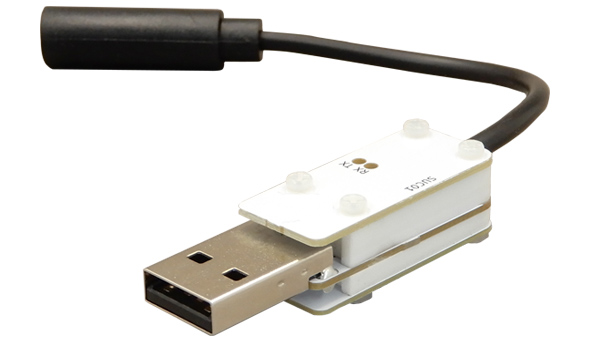

通信モジュール SUC01

センサーの設定を行うため必要です。専用ユーティリティSendToSensorを使用し閾値等を設定します。
センサーモジュールをPCに接続して動作されたい場合にも使用します。

USBスイッチモジュール USW01

センサーモジュールとUSB機器を接続して使用する場合に必要です。
センサーの値によってUSB機器への電源供給をON/OFFし、USB機器を制御することができます。

センサ制御方法

センサー設定・動作確認

センサー用ユーティリティSendToSensorでセンサーの設定を行います。

使用方法

センサーの使用方法は以下の3パターンがございます。

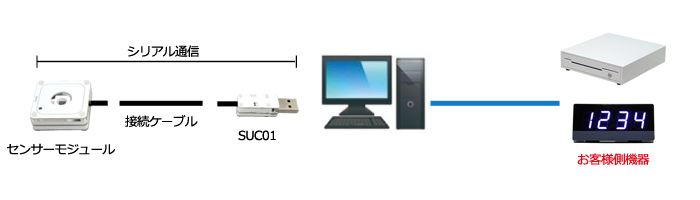

1、お客様のプログラムから制御する

センサー通信モジュールSUC01を使い、PC・サーバ・マイコン等からシリアル通信で制御します。

お客様にてシリアル通信プログラムを作成して使用します。簡単にプログラム作成ができるように本センサーはコマンドを装備しています。

・サンプルプログラムはこちら

SUC01

【必要なハードウェア】

センサーモジュール・センサー通信モジュール・センサー接続ケーブル

【必要なソフトウェア】

センサーを制御するためのシリアル通信プログラムをお客様にて作成

センサーからシリアル通信で信号を受け取った際に、PCから先の機器が動作をするようプログラムしていただく必要がございます。
またPCの代わりにESP32等に直接接続し、WiFiで機器を制御することも可能です。
詳細は弊社ブログをご覧ください。

スイッチセンサーで機器操作

その他のセンサー記事一覧

2、センサーモジュールとUSB機器を接続して使用する

USW01にUSB機器とセンサーを接続、センサーの値に応じてUSB機器をON/OFFします。
USW01を使用する前に、SendToSensorを使用しセンサーに閾値など設定を行います。

・設定方法はこちら

・使用例はこちら

USW01

【必要なハードウェア】

センサーモジュール、センサー通信モジュール（センサー設定用)、センサー接続ケーブル、
USBスイッチモジュール、お客様が使用したいUSB機器

【必要なソフトウェア】

なし

3、お客様の機器へ組み込む

センサーをお客様の機器に組み込んでご使用できます。

【必要なハードウェア】

センサーモジュール

【必要なソフトウェア】

センサーを制御するためのシリアル通信プログラムをお客様にて作成

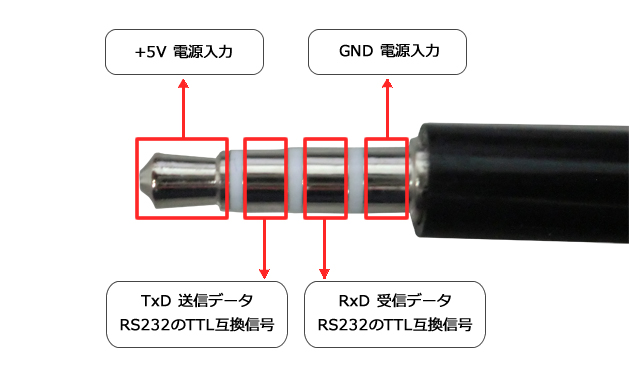

■センサーのシリアルコネクタ仕様

各種モジュール

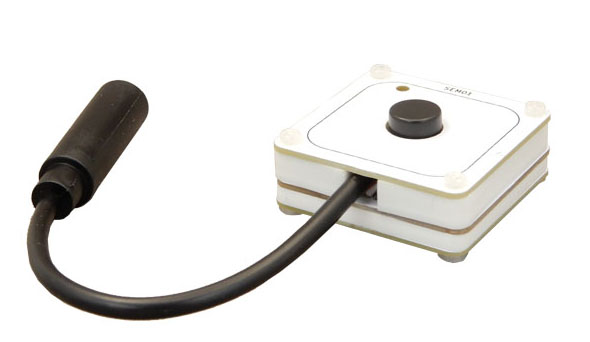

1.スイッチセンサーモジュール SEM01SW

モジュールに搭載したスイッチを押すことで、スイッチ押下状態や押下回数をお知らせします。

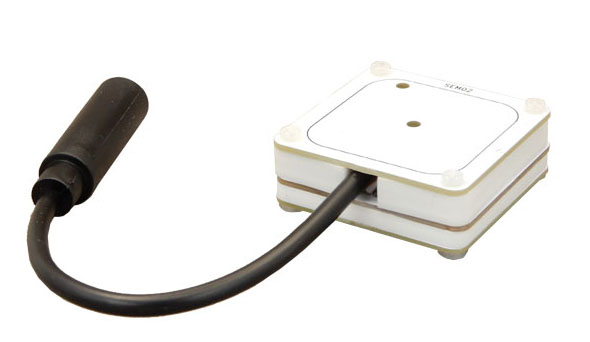

2.温湿度気圧センサモジュール SEM02TH

センサーモジュールを設置した場所の温度/湿度/気圧データを取得しお知らせします。
また、予め設定した閾値により、ON/OFFのデータとしてお知らせすることもできます。

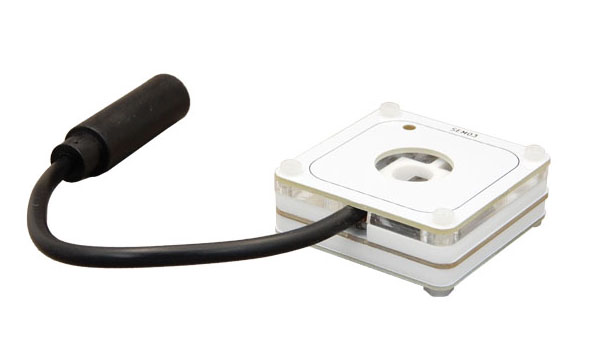

3.明度センサモジュール SEM03LI

周囲の明るさを数値でお知らせします。また、予め設定した閾値により、ON/OFFのデータとしてお知らせすることもできます。

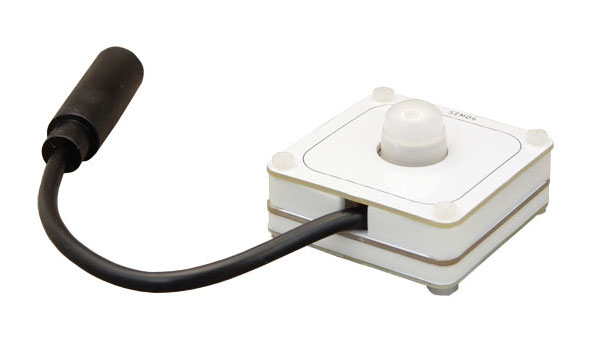

4.人感センサモジュール SEM04MT

センサーを設置した周囲1m程度の範囲に、人間が接近するとセンサが感知し、ON/OFFのデータとしてお知らせすることができます。

5.近接スイッチセンサモジュール SEM05PS

センサーに物体が数cmから10cm程度に接近／通過したときに検知し、数値でお知らせします。また、予め設定した閾値により、ON/OFFのデータとしてお知らせすることもできます。

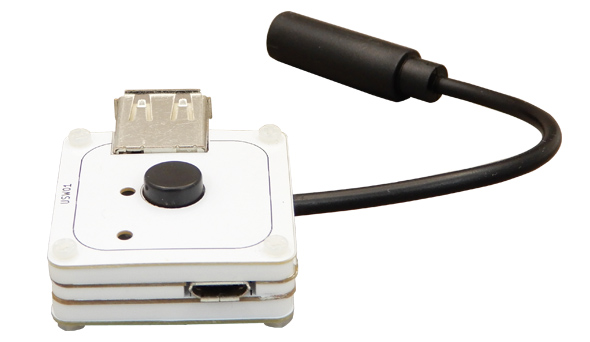

6.USBスイッチモジュール USW01

ON/OFFしたいUSB機器をこのモジュールに接続し、1～6のセンサモジュールをこのUSBスイッチモジュールに接続することで、温度や明るさなどで、接続したUSB機器をON/OFFすることができます。

※USBスイッチに接続できる機器は13W以下（5V 2.6A以下)までです。
これ以上の電流が流れる機器が接続された場合、内部のポリスイッチが働き、故障の原因を防ぐため接続をOFFにします。

セット商品内容

センサーモジュール、センサー通信モジュール、センサー接続ケーブルのセットです。
USBスイッチモジュールも含んだセットもございます。
各モジュール単体のみの購入も可能です。

■製品一覧

型番	センサーモジュール、通信モジュール、ケーブルセット
SEM01SW-ST	スイッチセンサーモジュール、SUC01、センサー接続ケーブル
SEM02TH-ST	温湿度気圧センサーモジュール、SUC01、センサー接続ケーブル
SEM03LI-ST	明度センサーモジュール、SUC01、センサー接続ケーブル
SEM04MT-ST	人感センサーモジュール、SUC01、センサー接続ケーブル
SEM05PS-ST	近接センサーモジュール、SUC01、センサー接続ケーブル

型番	センサーモジュール、USBスイッチモジュール、通信モジュール、ケーブルセット
SEM01SW-UST	スイッチセンサーモジュール、USW01、SUC01、センサー接続ケーブル
SEM02TH-UST	温湿度気圧センサーモジュール、USW01、SUC01、センサー接続ケーブル
SEM03LI-UST	明度センサーモジュール、USW01、SUC01、センサー接続ケーブル
SEM04MT-UST	人感センサーモジュール、USW01、SUC01、センサー接続ケーブル
SEM05PS-UST	近接センサーモジュール、USW01、SUC01、センサー接続ケーブル

Last Update : 2024/04/17
