プログラマブルキーボード KB840Aシリーズ
KB840A-PS

ホーム > プログラマブルキーボード > KB200シリーズ

製品一覧



KB840Aはキーレイアウトを自由に設定できるキーボードです。
洗練されたデザインで、 レジやCAD、各種制御など、専用キーボードとして最適です。

  • キー数84キー。

  • 全8ポジションの鍵付きスイッチもキーコードを割り当てできます。

  • 1×2や2×2キートップを使用できます。

  • 各キー最大111ストローク(333Byte)まで割当可*1。

  • キーレイアウト作成はWindowsPCで行います。

  • キーボードとして、パソコンに接続します。

  • 作成したキーコードテーブルの転送は、PCの キーボードインターフェース(PS/2ポート)から行いますので、特別な書き込み装置を準備する必要はありません。

  • KB840Aから設定を読み出せます。レイアウトをプリンタで印刷、簡単にラベルを作成できます。

新モデルKB840Aは、キーコードテーブルをキーボードインターフェースから転送する方式です。
(従来モデル、KB840はRS232インターフェースから転送)

プログラマブルキーボードについては、こちらのQ&Aをご覧ください。

 ※黒モデルKB840AB-PSは受注生産の為、 最小ご注文数量20台より承ります。

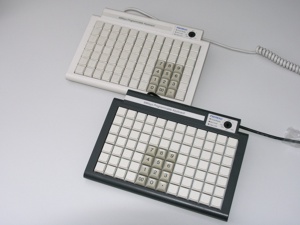

製品名 KB840AW-PS KB840AB-PS (受注生産)
本体色 黒(ダークグレイ)
パソコン接続コネクタ PS/2
キースイッチ チェリータイプメカニカルキースイッチ







接点抵抗値 最大200mΩ標準20mΩ
バウンス時間 5mS
設計接点寿命 2000万回
キー作動力 60±20g(1×1キー)
キーピッチ 19.05mm
キーストローク 4mm
キー数 84キー
プログラム設定 各キー最大111キーコード*1
ロールオーバー 疑似Nキーロールオーバー
電源供給方法 キーボードコネクタより供給
付属品 キートップ( テンキー,1×2,2×1,キー引抜工具)
Windows用キー設定プログラムCD-ROM
Window XP/Vista(32bit) / 7(32bit、64bit) / 8(32bit、64bit) / 8.1(32bit、64bit) / 10(32bit、64bit)
日本語取扱説明書

64bitで割り付けを行う際は、別売のシリアルケーブルが必要です。
消費電力 DC5V 100mA
動作温度 5〜45℃
保存温度 -10〜60℃
湿度 10〜90%(結露なきこと)
寸法 幅260mm×奥行190mm×高さ43mm

PS/2ポートによるキーレイアウトの書込み

キーレイアウト書き込みは、PS/2インターフェースから行います。
レイアウト転送を終了すると、通常のキーボードと同様に動作します。

参考:コンビネーションキー


キートップについて

クリアキーキャップをはずしたところ 文字を入れたキートップ キーボードにセット

キートップは透明キャップ(クリアキーキャップ)構造となっており、割り付けた内容をプリンタで印刷し、キートップ内に挿入できます。



本体付属セット プラッカー[キートップ引き抜き工具] 別売キートップ:2x1、2x2、1x2

本体すべてのキーには標準のキートップ(1x1:KTPA11)が付属しております。
横倍(2x1:KTPA21H)キートップ、縦倍(1x2:KTPA12V)キートップ、プラッカーが各々1個および数字キートップ(テンキー)1セットが付属しております。
キートップは、横倍(2x1:KTPA21H)、縦倍(1x2:KTPA12V)、縦横倍(2x2:KTPA22)のキートップを別売りオプションとして準備しております。



キートップ用テンプレートの作成

キートップはクリアキーキャップを用いており、キャップ内にテンプレート(文字シート)を挿入できます。
キートップを作成する方法は、付属キー割付ユーティリティからプリンタから印刷できます。
自由に色や自分好みにしたい場合は、ご自分でワープロなどで作成することも可能です。
また、手書き等で作成する際の切り抜き枠や背景色をつけたテンプレートを準備いたしました。
簡易テンプレートのページからダウンロードいただき、プリンタで印刷することでテンプレートとしてご利用いただけます。



OEM出荷/特注キートップ

ご発注ロットが500台以上の場合、工場にてあらかじめ印刷テンプレートをキートップに挿入した状態での出荷を承ります。
500台未満のロットにつきましては、個別にご相談ください。
また、色付けしたキートップやキートップへの印刷等は特注対応となります。


色付けしたキートップ

KB20Aへの実装

クリアキャップをはずした状態



Windows 10について

本プログラマブルキーボードは、32 / 64ビット版 Windows 10でキーボード本体および割付ソフト の動作を確認しています。
参考:
 Windows 対応状況



キーストローク

*1 PS/2キーボードインターフェースでは、キーボードから1文字を出力する場合、複数のキーストロークを組み合わせて出力します。通常のキーの場合、キーを1回押した時点で1つのキーストロークを発生し、キーを離した時点で2つのキーストロークを発生します。KB840では、1つのキーに割り当てられる最大文字数はキーストロークの組み合わせにより変化します。シフトキーなどを使用すると、各キーを押したことでキーストロークを発生しますので、設定できる文字数は少なくなります。



ご購入は

テクノベインズショッピングサイトにて販売中です。



在庫について

下記モデルにつきましては弊社標準在庫商品です。
ただし、ご注文台数や出荷状況により在庫切れの場合もございますので、お急ぎの場合はあらかじめご確認ください。

  • KB840A-PS
  • 縦倍キートップKTPA12V(1セット10個入り)
  • 横倍キートップKTPA21H(1セット10個入り)
  • 縦横倍キートップKTPA22(1セット10個入り)



標準外製品

コンソール用途など、標準仕様以外でのキーボードについては、テクノベインズまでご相談ください。
また、ご発注数量がまとまる場合、キーボード本体色としてダークグレイでの対応もお受けいたします。

KB840AB-PS(本体色:ダークグレイ)
※ダークグレイモデルは受注生産の為、最小ご注文数量は20台より承ります。



製品展示について

本製品は弊社ショースペースにて展示しております。




参考

本商品の、その他のキーワード:コンソールキーボード、マクロキーボード、 制御コンソール、 システムサポート、KB-18P、KB-18U、KB-22P、KB-22U、KB-32P、KB-32U
