LED841 よくあるご質問

Q1.LED841の電源スイッチはありますか?

A1.本体に電源スイッチはついていません。

コンセントにACアダプタのコネクタを挿し込むとハイフンが4つ表示され電源オン状態となります。長時間使用しない場合は、ACアダプタをコンセントから抜いて下さい。
LED841電源ON状態

Q2.LED841のアドレスがわかりません。

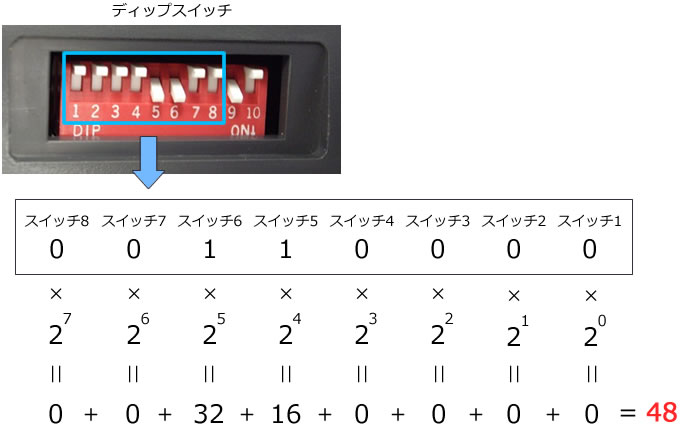

A2.LED841のディップスイッチ1から8のON/OFFの設定により算出します。

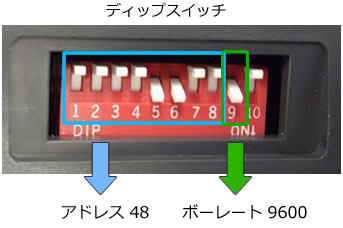

LED841背面にあるディップスイッチのスイッチ5、6がONになっている場合は、OFF ⇒ 0、ON ⇒ 1 として各スイッチの状態を0と1に置き換えます。 次に、0と1の並びの2進数表記を10進数表記に変換します。(以下のように2の累乗を掛けて変換します)結果は、「48」となります。これがLED841のアドレスです。
ディップスイッチ

Q3.ユーティリティソフトDispLedは管理者権限なしのユーザで使用できますか?

A3.ご利用いただけます。LE841のLAN接続の場合は、初期設定のみ管理者ユーザが必要です。

LE841のLAN接続の場合は、LED841の表示ユーティリティ以外に「DS203」の 設定ユーティリティをインストールし初期設定していただく必要があります。このソフトのインストール、初期設定に管理者ユーザが必要になります。

Q4.LAN接続でユーティリティソフトDispLedを使用する方法がわかりません。

A4.LAN接続ではDS203の設定も必要です。以下の事項をご確認ください。

① DS203設定ユーティリティのDSManager、VSPManagerのIPアドレス・ポート番号が一致していること。
  ※VSPManagerは管理者権限で起動してください。
DSManager Network VSPManager Properties
② DSManagerの「Connection」タブの「Transport protocol」が「TCP」 、
    「Routing Mode」が「Server(Slave)」であること。
DSManager Connection
③ LED841ユーティリティソフトをインストールしたPCとDS203が同じネットワークセグメントにあること。
まず、PCのIPアドレスを確認します。PC上でWindowsのコマンドプロンプトを起動させ、コマンド「ipconfig」を入力して下さい。PCのIPアドレスを確認することができます。ここでは「192.168.1.40」です。
ipconfig入力
次にPCとDS203のネットワーク疎通確認を行います。コマンド「ping」を入力して下さい。ここでは、DS203のIPアドレスは192.168.1.199に設定されているとします。
ping入力
上記の通り「192.168.1.199」から応答があればOKです。
④ LED841ユーティリティソフトの機器設定の値が正しいこと。

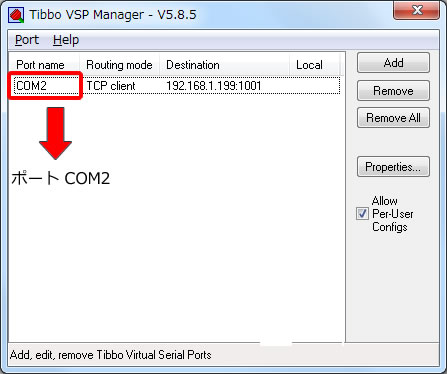

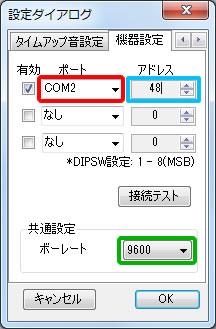

LED841ユーティリティソフトの「機器設定」を開きます。ポートは「VSPManager」のポート番号、アドレス、ボーレートはLED841本体の背面にあるディップスイッチと一致しているか確認して下さい。
DispLed機器設定
VSPManager ディップスイッチ
⑤ ハブを介さず直接PCとLED841を1対1で接続する場合は、PCに固定IPアドレスを設定し、クロスタイプのLANケーブルを使用すること。
固定IPアドレスの設定方法 (Windows7の場合)

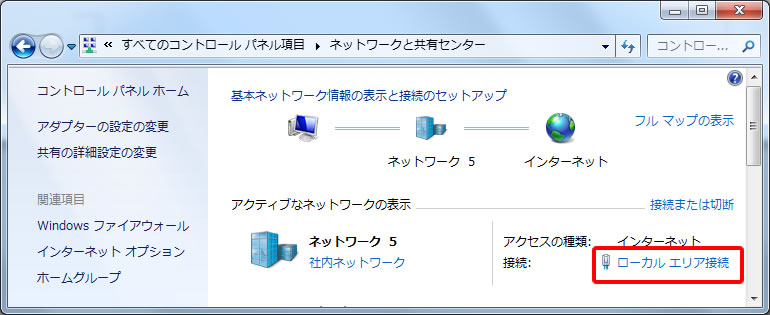

Windowsスタートメニューから 「コントロールパネル」ー「ネットワークと共有センター」を開きます。
「ローカルエリア接続」をクリックします。
ネットワークと共有センター

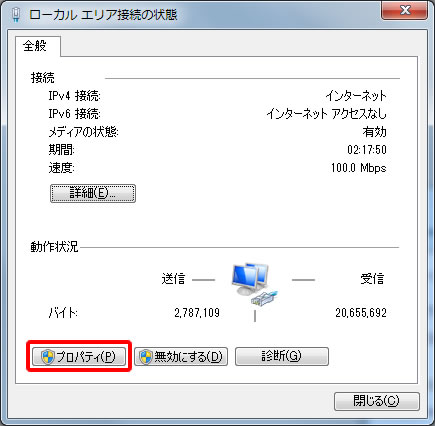

「プロパティ」をクリックします。
ローカルエリア接続の状態

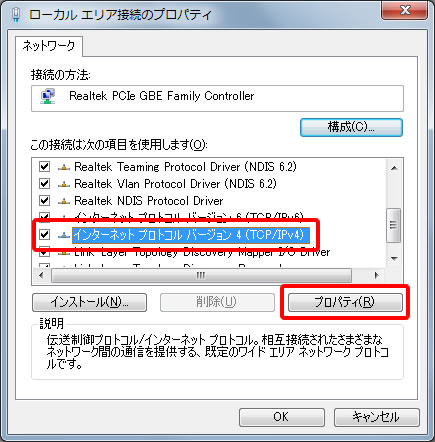

「インターネットプロトコルバージョン4(TCP/IPv4)」を選択し、「プロパティ」をクリックします。
ローカルエリア接続のプロパティ

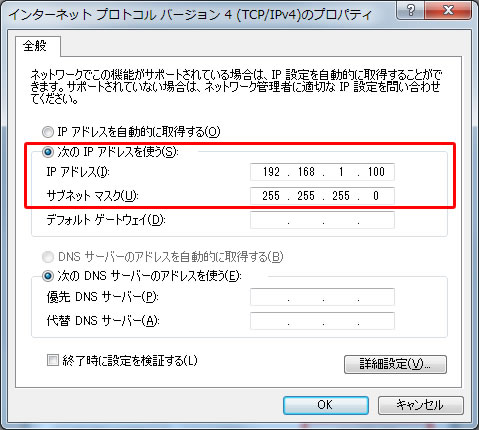

「次のIPアドレスを使う」を選択し、IPアドレス、サブネットマスクを設定します。
インターネットプロトコルバージョン4(TCP/IPv4)のプロパティ

Q5.ユーティリティソフトDispLedは複数台のLED841に表示することはできますか?

A5.最大3台まで同じ数値をLED841に表示することができます。

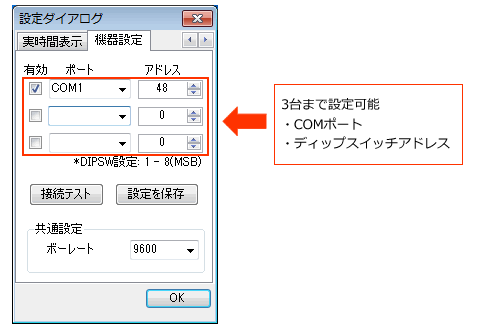

ユーティリティソフトの「機器設定」で3台まで設定できます。
LED841COM設定画面

Q6.PCのUSBポートからUSB232を抜いて再度挿すとLED841に表示されません。

A6.COMポート番号が変わっている可能性があります。
デバイスマネージャーからLED841が接続されているCOMポート番号を確認して下さい。

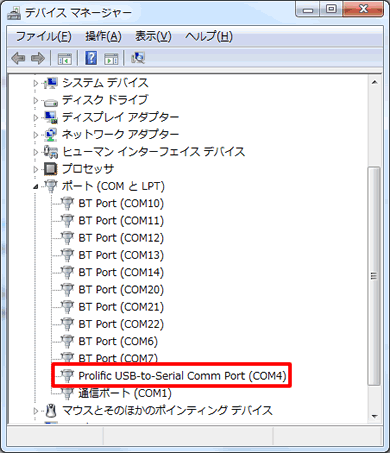

Windowsのコントロールパネルのシステムからデバイスマネージャーを開き、COMポート番号を確認します。
デバイスマネージャーでCOMポート番号の確認
