レシートプリンタ連動型
　プリンタアラーム



PRNBLC-EPS（エプソン・SII・シチズン用）

PRNBLC-STA（スター精密用）



開発・発売元：テクノベインズ株式会社



　  PRNBLBの後継機モデルです。



  　レシートプリンタの出力をアラームでお知らせ。

  　LED点滅により光でも出力を確認できます。

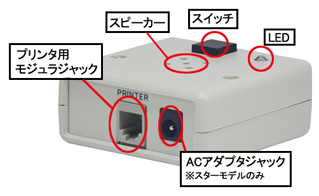

　・プリンタのドロア接続コネクタ（DKD)に接続するだけで簡単に使用できます

　・アラーム音は2種類（チャイム・ブザー）、音量は4段階で設定できます

　・騒音下でも聞き取れる大きなアラーム

　・高輝度LEDによ り光でも印字をお知らせ

　・ドロア接続コネクタ（DKD)を備えたプリンタで使えます

　　　　エプソンDKD準拠、スター精密用の2モデルをご用意

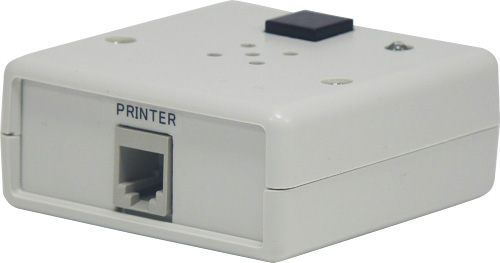

PRNBLC-EPS

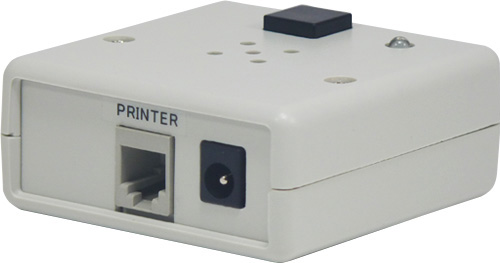

PRNBLC-STA


  　　　ピンポーン！！大きな音でオーダーレシートの出力をお知らせ。キッチンプリンタ アラームとして活躍。

  　　　調理場や洗い場など 、騒がしい場所でも聞こえます。







　制御方法






プリンタ背面のDKDポートに接続

レシートプリンタのキャッシュドロア接続コネクタ （DKD）ポートへ接続します。
プリンタアラームがキャッシュドロアのオープンコマンドを受け取ることにより動作します。
Windowsドライバからレシートプリンタに印刷をかけている場合、ESC/POSやOPOSのコマンド を送って印刷されている場合、それぞれ制御方法が異なりますので、該当する方法をご確認ください。


　　■Windowsドライバからの制御

　　　　Windowsドライバで印刷の場合、お使いのプログラムを変更せずにアラームを鳴らせます。

　　　　Windowsドライバ上で、キャッシュドロアを制御する設定をします。 ドライバがキャッシュドロアを制御する信号を送ることで、

　　　　プリンタアラームが信号を受け取り、アラームが鳴動します。

　　　　詳しくは下記をご参照ください。

　　　　　　　　Windowsドライバからの設定方法



　　■ESC/POS、OPOSからの制御

　　　　ESC/POSコマンド、OPOSドライバからプリンタ アラームを動作させるには、 プリンタに印字を行うプログラムから

　　　　キャッシュドロア オープンコマンドを送るよう、プログラムを作成する必要があります。

　　　　ドロアオープンコマンドは、各プリンタの仕様書またはコマンドリストをご確認ください。

　　　　




　アラーム音の種類と設定



　　■アラーム音の種類は2種類です

　　　こちらで実際にご確認いただけます

　　　　　　　　

　　　　　　　　　　チャイム：「ピンポーン」　

　　　　　　　　　　ブザー音：「ブー」



　　■アラームの鳴動パターンの設定

　　　　・チャイム音の鳴動回数を設定できます。



　　　　・ブザー音の鳴動時間を設定できます。



　　　　チャイム音/ブザー音は、回数や時間でそれぞれ9パターンの設定が可能です。



　　■音量の選択


　　　　　音量は、4段階で設定できます。　

　　 　 音量なし  、  小  、 中  、  大

　　　　　

　　　　　　「大」に設定時の音量　呼び鈴音約82dB

　　　　　　　　　　　　　　　　　 　　  ブザー音約76dB

　　　　　※上記音量は社内で測定した結果を元にしております。個々の製品にはばらつきがございます。

　　　　　　

　　　　　　測定結果について詳しくはこちらにをご覧ください





　LED点滅で印刷を確認せ


　　アラーム鳴動時に、高輝度赤色LEDが点滅します。　点滅時間はアラーム音の鳴動開始から停止までです。

　　静かな場所などでは、アラーム音をOFFにして、LEDの点滅のみのご使用も可能です。





　仕様一覧
























    仕様

    型名

    PRNBLC-EPS

    PRNBLC-STA

    主な対応プリンタ

    TM-T88,TM-m30,TM-T90Ⅱ,
    RP-E10/11,CT-S600等
    DKD ドロアインターフェース付きレシートプリンタ

    TSP143II,TSP600, TSP700II等
    スター精密社　
    DKD ドロアインターフェース付きレシートプリンタ

    本体部寸法

    幅66.5mm×高さ28mm×奥行67mm

    本体質量

    約70g

    接続方法

    レシートプリンタのDKDポートに接続

    ACアダプタ

    －

    同梱

    同梱品

    本体、接続用DKDケーブル

    本体、ACアダプタ、

    接続用DKDケーブル



STARタイプのプリンタのDKDポートからは電源が供給されませんので、PRNBLC-STAは、ACアダプタが必要です。



 PRNBLBからの変更箇所


 ・キャッシュドロアを接続するDKDコネクタ をなくしました

 ・押しボタンスイッチを丸形から四角に変更



プリンタアラームを使うのに機能の設定変更等はございません。








本ページの記載事項は、予告無く変更されることがあります。また記載されているメーカ公表の性能参考値は工場出荷時の代表的な値または設計時の値をあらわすもので、製品個々の性能を保証するものではありません。
