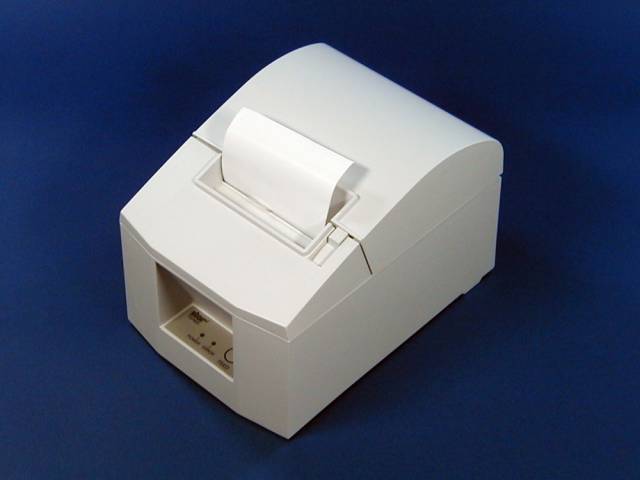

• 省スペース設計でハイコストパフォーマンス
• 用紙幅80mm (58mm対応は、用紙幅についてをご覧ください)
• ドロップイン方式によりロール紙のセットが簡単
• Windows95/98/NT4.0/2000/XP対応ドライバを用意
• ラスタードライバ対応により高速印字が可能（パラレル、USBモデル）
• 縦置き用具(オプション)により、縦置き設置も可
• STAR, ESC/POSエミュレーションモード搭載
• 各種インターフェース対応モデルがあります。
  シリアルインターフェース（TSP643D）
  パラレルインターフェース（TSP643C)
  USBインターフェース（TSP643U)
• インターフェースボードを別売りネットワーク用内蔵インターフェースボード(IFBD-HE04)と交換することで、イーサネット・ネットワークにTSP643を直接接続できます。

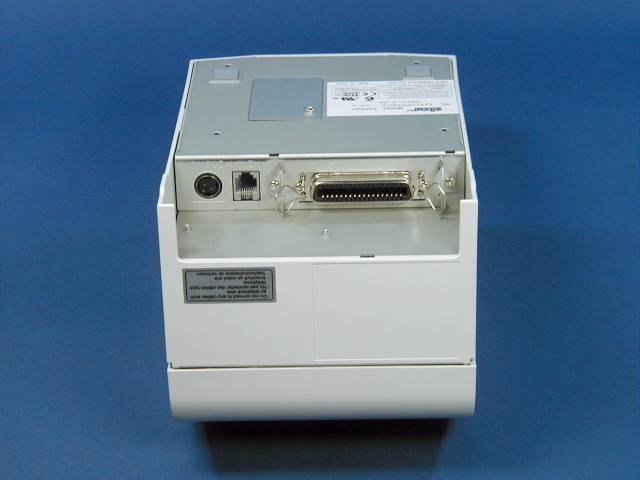

TSP600シリーズ コネクタ部（パラレルタイプ） 別売りAC電源PS60L-24A

製品名 TSP643D TSP643C TSP643U インターフェース シリアル（RS232) パラレル USB1.1 印字方式 ダイレクトラインサーマル印字 用紙幅 80mm ロール巻き径：最大90mm (58mmは出荷時対応) 文 字 仕 様 印字構成 サイズ(W×H) 英数字12×24ドットフォント(1.5mm×3.0mm) IBMグラフィックス 12×32ドットフォント(1.5mm×4.0mm) 半角漢字12×24ドット(1.5mm×3.0mm) 全角漢字24×24ドット(3.0mm×3.0mm) 印字桁数 最大48桁(12×24ドットフォント) 最大64桁(9×24ドットフォント:ESC/POSモードのみ) 最大22桁(24×24漢字フォント) 文字種 英数字,拡張グラフィックス,国際文字,JIS第一/二水準漢字 バーコード規格 UPC-A/E,JAN/EAN-8/13,ITF,CODE39,CODE93,CODE128,CODABAR 解像度 8ドット/mm(203dpi) データバッファ 約8Kバイト 印字速度 最大100mm/秒 オートカッター パーシャルカット(右端1点残し)、寿命50万回カット（指定紙） 電源電圧 DC24V±10% 消費電力 約48W MCBF 6000万行 外形寸法 142(W)×199(D)×132(H)mm 本体質量 約1.4kg(ロール紙含まず) 外部機器 キャッシュドロワ 24Vソレノイド駆動端子

Windowsドライバについて

スター精密のサポート＆サービスページ→ダウンロードサービス→小型プリンタからダウンロードできます。

また、同ページからはソフトウェアのほか、製品仕様書・取扱説明書やコントロールコードガイドブック等もダウンロードできます。

　

紙の交換方法

ドロップイン方式なので大変簡単です。

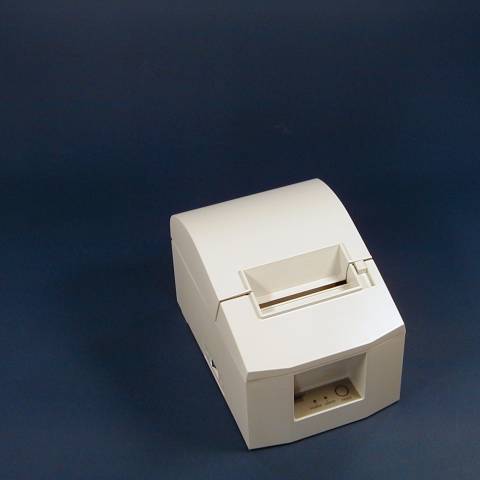

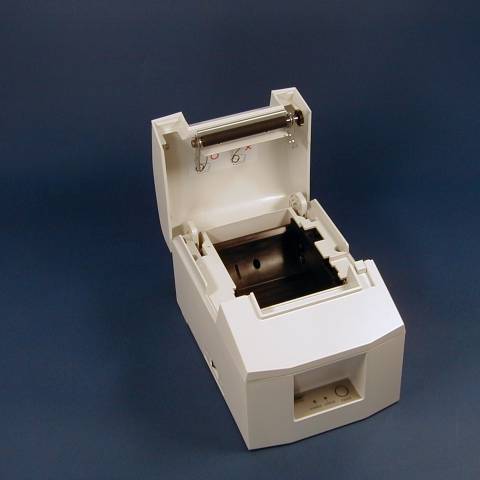

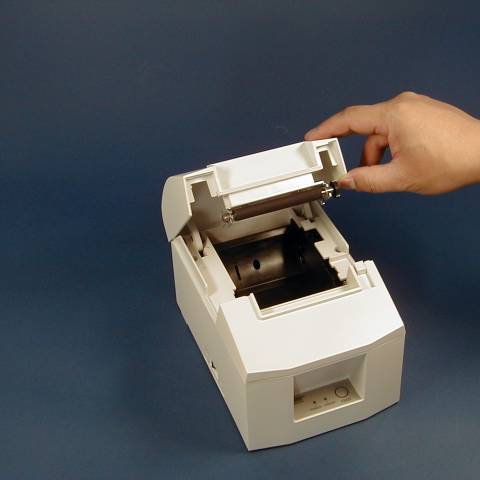

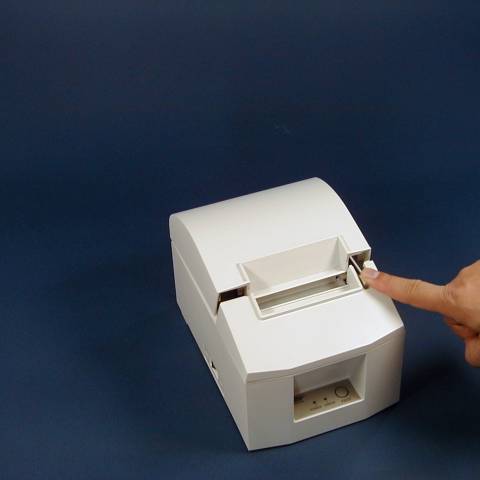

TSP600	オープンレバーを引っ張る	上カバーが持ち上がるので開く	完全に開けた状態

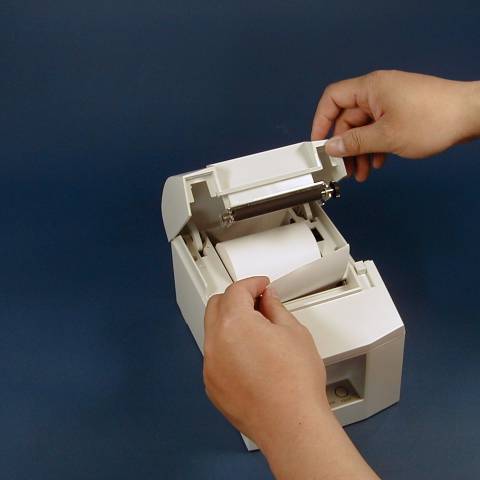

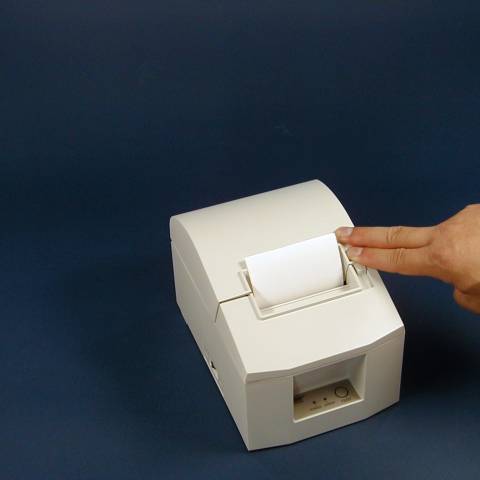

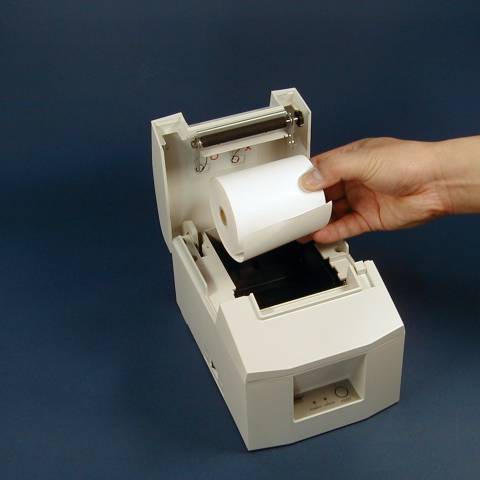

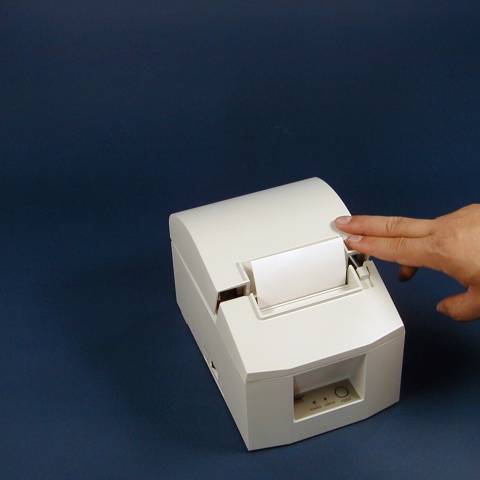

紙を入れる（ドロップイン）	紙の端を引き出す	蓋をしめる	カチッとロックするまで押し込む

印刷用サーマルロール紙

製品にはご購入時サーマルロール紙1巻きが同梱されています。
消耗品ですのでプリンタと同時に予備のロール紙をご購入されることをお勧めいたします。
ロール紙につきましては、下記のページをご覧ください。

• レシート用 サーマル ロール紙価格表

オプション金具[別売]

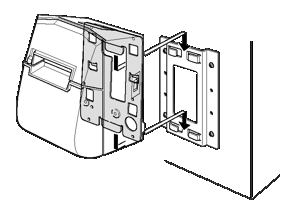

壁掛け金具	縦置きスタンド

用紙幅について

本機の通常仕様での用紙幅は、80mmとなります。
用紙幅58mm幅をご希望の際は、設定の上出荷となりますので、ご注文時にその旨をお知らせください。
（ご指定なき場合は、80mm幅にて出荷いたします。）
お客様にてプリンタ本体の用紙幅を変更することはできませんのでご注意ください。

参考　-　58mm紙幅をWindowsドライバで使用する方法について：TSP643　Win2K-XPプリンタドライバでの紙幅58mm設定方法

参考

• TSP643 スターラインモードドライバ
• スターTSP643Uラスタモードドライバ、WinXPでのインストール
• TSP643　Win2K-XPプリンタドライバでの紙幅58mm設定方法
