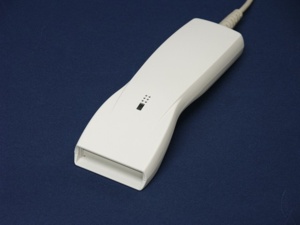

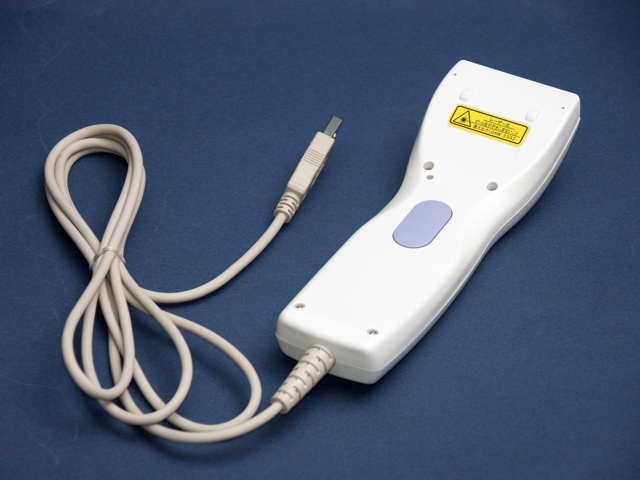

ハンディ レーザ バーコードスキャナ

OPL-6735-PS、OPL-6735-USB、OPL-6735-RS
メーカー:(株)オプトエレクトロニクス


本製品は、後継機種(OPL-6845)へ変更となりました。(2005/09)

  • 赤色レーザ光線によるシングルラインスキャンにより、各種バーコードを自動的に判別。
  • 高速・正確にバーコードを読み込みます。
  • グッドデザイン受賞。
    コンパクト設計で、高性能、低価格のレーザバーコードスキャナです。
  • タッチしての読込み、少し離れた距離からの読込みもできますので、大きなバーコードも読込み可能です。
  • 紙面検知機能による自動読取機能。
    スタンドに設置しバーコードを近づけると自動的に読取を開始します。
    (スタンドはオプションです。)
  • Windowsパソコン(DOS/V PS/2)のキーボードコネクタに連結接続します。
    もちろん通常のキーボードも併用できます。(OPL-6735-PS)
  • USBインターフェース接続して使用します。(OPL-6735-USB)
    ヒューマンデバイスとしてキーボード入力と同様に使用できます。
  • スキャナ接続のための特別な入力ソフトは必要ありません。(OPL-6735-PS、OPL-6735-USB)
  • パソコンやPOS、専用機器のRS232シリアルポートに接続して使用できます。(OPL-6735-RS)
  • 正しくバーコードを読み込むと、キーボードから入力されたように「バーコードデータ」+「リターン」を出力します。
    (リターンなどのターミネートコードは、設定にて変更可能)
  • 読み込むバーコードの種類や各バーコードやスキャナ機能の設定などができます。
  • 設定はバーコードメニューを読取るだけの簡単設定です。
  • ボディはJIS防滴II型準拠。抗菌使用です。

OPL-6735外形寸法

長さ 159mm
読取口側幅 57mm
握り部幅 47mm
厚さ 32mm

※1 読み取り深度はバーコードの読取り可能な距離。
距離が長くなるにつれて分解能は大きくな る。
距離が長くなると小さいバーコードは読みづらくなる。
※2 分解能は、バーコードの最も細いバーとスペースの寸法。
解像度とも呼ばれる。
品名 OPL-6735-PS OPL-6735-USB OPL-6735-RS

接続コネクタ

MiniDIN 6Pin

USB"A" D-Sub 9Pinメス
読取バーコード

JAN, EAN, UPC, Interleaved 2 of 5(ITF), CODABAR(NW-7),
CODE39, CODE93, CODE128, IATA, MSI-Plessey

読取深度*1

  0-200mm  ※分解能0.5の場合

読取幅

スキャン範囲および分解能深度」 を参照

最小PCS値

PCS 0.45相当

電源電圧

DC5.0V

消費電流

動作時100mA(MAX), スタンバイ時20mA(MAX)

読取確認

読取りビープ音およびLEDランプ

インターフェース

キーボードウェッジ

USB

 RS232 シリアル

光源

赤色光半導体レーザ 650±10nm

最小分解能*2

最小バー幅 0.15mm(読取り距離に依存)

走査速度

100スキャン/秒

読取角度

ピッチ角度:-35〜0度, 0〜35度
スキュー角度:-50〜-8度, 8〜50度
チルト角度:-30〜0度, 0〜30度
湾曲面:R≧15(JAN8),R≧20(JAN13)

ケーブル

約1.6m

質量

本体:150g(ケーブル含む)

温湿度条件

動作時: 0〜40ºC 20〜80%RH
保管時: -10〜60ºC 20〜90%RH
いずれも結露なきこと

レーザ安全規格

JIS C 6802 class2準拠
防滴規格 JIS防滴2型準拠



在庫について

下記モデルにつきましては弊社標準在庫商品です。
ただし、ご注文台数や出荷状況により在庫切れの場合もございますので、お急ぎの場合はあらかじめご確認ください。

  • OPL-6735-PS
  • OPL-6735-USB
  • ST-60A (スタンド)
  • ST-60S(ハンドフリースタンド)



別売りオプション

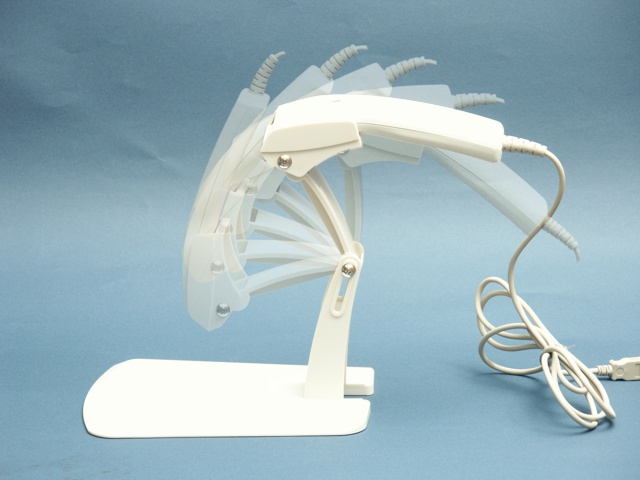

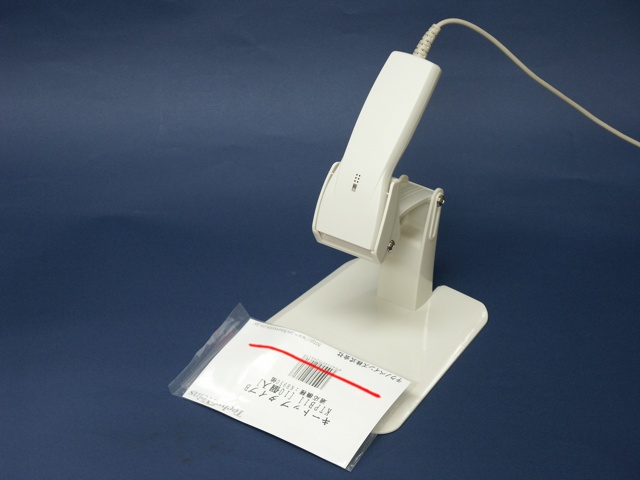

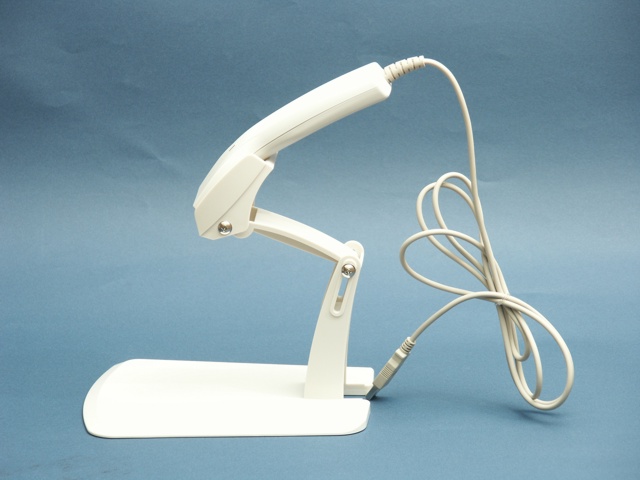

ハンドフリースタンド ST-60S

紙面検知機能による読込み時に使用。
スタンドに設置して状態でバーコードを差し出すことで読取が行えます。

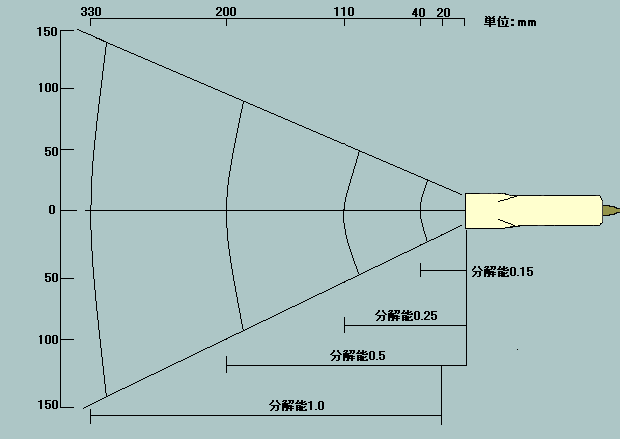

スキャン範囲および分解能深度





参考

ご注意とお願い:
バーコードスキャナ・プログラマブルキーボードなど、PS/2やUSBインターフェースによりキーボード接続する機器は、すべてのパソコンで動作するとは限りません。
PS/2インターフェースについては仕様として明確な規格がないため、PCによりインターフェースの設計基準が異なります。
USB HIDインターフェースの場合、リピートなどの機能はOS側で処理されるために、OSが異なる場合、動作結果が異なります。
また、OS、BIOSなどソフトウェア、ハードウェアや電源の条件などによって、動作状況は異なります。
弊社ではモデルにより評価機をお貸し出ししております。あらかじめ動作確認くださいますようお願いいたします。

本カタログ記載事項は、予告無く変更されることがあります。また記載されているメーカ公表の性能参考値は工場出荷時の代表的な値または設計時の値をあらわすもので、製品個々の性能を保証するものではありません。
