| LCD3004J簡易表示ユーティリティ |
LCD3004Jには以下の簡易表示用のユーティリティソフトが添付されています。
このユーティリティソフトを、表示メッセージをパラメータとして付けて実行するとLCD3004Jに表示が行えます。
データベースプログラムなど、ご自分のプログラムにカスタマ表示用のルーチンを組み込みができないとき、
Shellなど外部のEXEにパラメータとして表示メッセージを付加して実行できるアプリケーションをお使いの場合、
簡易的に表示を行うことができます。
使用方法
アプリケーションからLCDDISP.EXEを呼び出します。その際、以下のようなパラメータを与えることで表示が行えます。
LCDDISP "CMDmessages"
指定したメッセージを表示します。
先頭コマンドによる表示フォーマット指定により、受け渡すメッセージの長さは異なります。
４行表示の場合は120バイト（半角:英数カナは１バイト、全角:シフトＪＩＳは２バイト）となります。
先頭１文字は表示フォーマットを指定します。先頭コマンド：１
送信データ ”1ABCDEFGHIJKLMNOPQRSTUVWXYZabcd123456789012345678901234567890
ABCDEFGHIJKLMNOPQRSTUVWXYZabcd123456789012345678901234567890”1に続くABC…120バイト(30桁4行)が表示データです。
ABCDEFGHIJKLMNOPQRSTUVWXYZabcd 123456789012345678901234567890 ABCDEFGHIJKLMNOPQRSTUVWXYZabcd 123456789012345678901234567890
先頭コマンド：2 上段倍角送信データ ”2ABCDEFGHIJKLMNOPQRSTUVWXYZabcd12345678901234567 8901234567890ABCDEFGHIJKLMNOPQRSTUVWXYZabcd”
2に続くABC…90バイト(30桁3行)が表示データです。
ABCDEFGHIJKLMNOPQRSTUVWXYZabcd
123456789012345678901234567890 ABCDEFGHIJKLMNOPQRSTUVWXYZabcd
先頭コマンド：3 下段倍角送信データ ”3ABCDEFGHIJKLMNOPQRSTUVWXYZabcd12345678901234567 8901234567890ABCDEFGHIJKLMNOPQRSTUVWXYZabcd”
3に続くABC…90バイト(30桁3行)が表示データです。
ABCDEFGHIJKLMNOPQRSTUVWXYZabcd 123456789012345678901234567890
ABCDEFGHIJKLMNOPQRSTUVWXYZabcd
先頭コマンド：4 上下段倍角送信データ ”4ABCDEFGHIJKLMNOPQRSTUVWXYZabcd12345678901234567 8901234567890”
4に続くABC…60バイト(30桁2行)が表示データです。
ABCDEFGHIJKLMNOPQRSTUVWXYZabcd
123456789012345678901234567890
LCDDISP /CLS
表示をクリアします。
LCDDISP /INI
デフォルト値のINIファイルをカレントパスへ作成します。
古いパラメータの入ったINIはデフォルト値が書き込まれます。
古いファイルが必要であれば、実行前に保存してください。
LCDDISP /TEST1
テストメッセージを表示します。
| 123456789012345678901234567890 |
| ABCDEFGHIJKLMNOPQRSTUVWXYZabcd |
| !#$%&'()+-*/=~^|\[]<>{},._:;@ |
| ｱｲｳｴｵｶｷｸｹｺｻｼｽｾｿﾀﾁﾂﾃﾄﾅﾆﾇﾈﾉﾊﾋﾌﾍﾎ |
LCDDISP /TEST2
テストメッセージを表示します。
| あいうえおかきくけこさしすせそ |
| 全角漢字 ﾊﾝｶｸｶﾀｶﾅ 混在表示 ﾃｽﾄ |
| 1234567890１２３４５６７８９０ |
| AＡBＢCＣDＤEＥFＦGＧHＨIＩJＪ |
LCDDISP

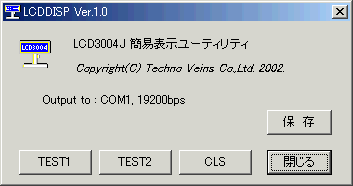

パラメータを指定しない場合、テストダイアログを表示します。
ＴＥＳＴ１，ＴＥＳＴ２は上記/TEST1,/TEST2と同じ表示を行えます。
保存ボタンは現在表示中の内容を内部の不揮発メモリに保存します。
保存された画面は、電源起動時の表示設定がUSER DEFINE SCREENの場合に起動画面として表示されます。
※本説明のプログラムは本ページ作成時点のバージョン(1.00)のものであり、改良等により予告無くその内容が変更されることがあります。
