シリアルインターフェース用 ストレートケーブル
シリアルストレートケーブルはモデムとパソコンを接続する場合など、1対1にコネクタを接続させるためのケーブルです。
ストレートケーブルには必要な信号のみを結線したものと、全線結線したものがあります。
全線結線されたものは汎用品ですので、シリアル通信以外でも使用できます。
パラレルプリンタで使用している場合もあります。
型名は、テクノベインズで販売中もしくは販売していたケーブルの結線図です。
下記は全芯結線の結線図です。

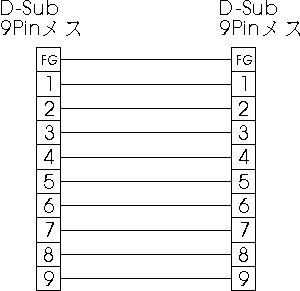

ストレートケーブル/9Pin - 9Pin D-Subコネクタ
型名:99FF18(1.8m)/ C232N-915(1.5m)
ストレートケーブル/25Pin - 25Pin D-Subコネクタ
型名:232F15(1.5m) / JCR-01(1.8m) / C232N-2515(1.5m)
