感熱（ダイレクトサーマル）・熱転写対応バーコードラベルプリンタ

B-EV4シリーズ


テック製

　12タイプのモデルバリエーション、4タイプの多彩なインターフェース

　高性能をコンパクトボディに凝縮

　

　・B5サイズのコンパクト設計　幅198mm×奥行き262mm×高さ173mm

　・幅広い用紙い対応する用紙検出センサー（透過式、反射式）

　・用紙の交換もラクラク

　・用紙の交換もラクラク

　・幅108mm×長さ997mmの大きなサイズにも印刷可能

　・RS-232C、パラレル、USB、LANの4つのインターフェースに対応









感熱、剥離モデル 感熱、カッターモデル 感熱/熱転写、剥離モデル 感熱/熱転写、カッターモデル
B-EV4D-GH17-R

B-EV4D-TH17-R





 B-EV4D-GC17-R

B-EV4D-GC27-R

B-EV4D-TC17-R

B-EV4D-TC27-R

 B-EV4T-GH17-R

B-EV4T-TH17-R





 B-EV4T-GC17-R

B-EV4T-GC27-R

B-EV4T-TC17-R

B-EV4T-TC27-R




型番 印刷方式 ドット密度 発行方式
感熱 熱転写 203dpi 300dpi 剥離 台紙カッター ラベルカッター
B-EV4D-GH17-R

●

   ●   ●
B-EV4D-GC17-R

●

   ●     ●
B-EV4D-GC27-R ●   ●       ●
B-EV4D-TH17-R ●     ● ●
B-EV4D-TC17-R ●     ●   ●
B-EV4D-TC27-R ●     ●     ●
B-EV4T-GH17-R ● ● ●   ●
B-EV4T-GC17-R ● ● ●     ●
B-EV4T-GC27-R ● ● ●       ●
B-EV4T-TH17-R ● ●   ● ●
B-EV4T-TC17-R ● ●   ●   ●
B-EV4T-TC27-R ● ●   ●     ●








　多業種・多業態のニーズに応える豊富なモデル構成せ


　　①印刷方式は、感熱方式／熱転写方式、②ドット密度（203dpiまたは300dpi）、

　　③剥離付モデル、カッター付きモデル、ラベルを直接カット可能なラベルカッター付きモデルの
　　3つをそれぞれ組合せた12機種から選択することができます。

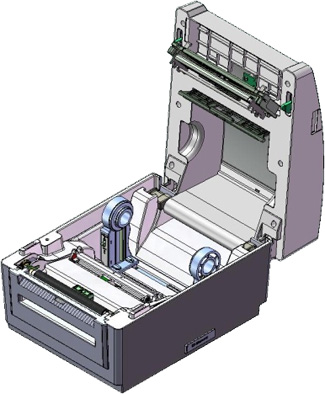

感熱モデル

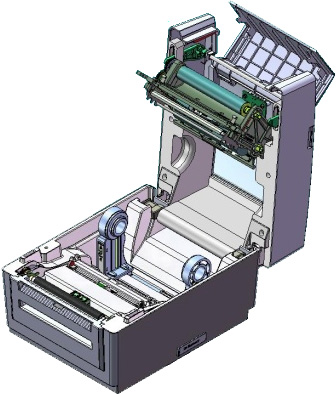

感熱/熱転写モデル

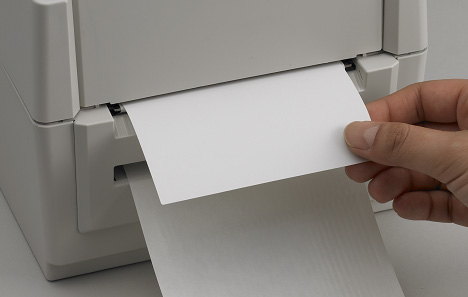

剥離モデル

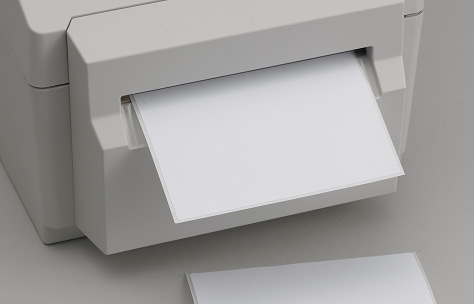

カッターモデル

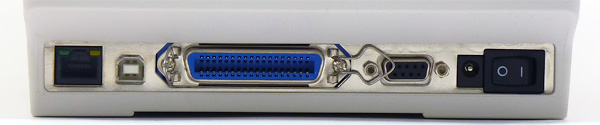

　4つのインタフェース装備とSDカードスロット内蔵せ


　　USB、パラレル、シリアル、LANを標準装備。より多くのパソコンと接続できる4種類のインターフェースを選べるため、

　　環境に応じた最適なシステムを構築できます。
　　また、SDカードスロットを内蔵しフォントの受け渡しも手軽にできます。









　ラベル作成ソフト　プリントシステムⅢ Lite



　　バーコード作成や消費期限シール作成など、ラベルをデザインして印字できるラベルソフトです。

　 注意  プリントシステムⅢ Liteは標準添付されておりません。ご希望のお客様にのみメーカーから支給されます。









 →

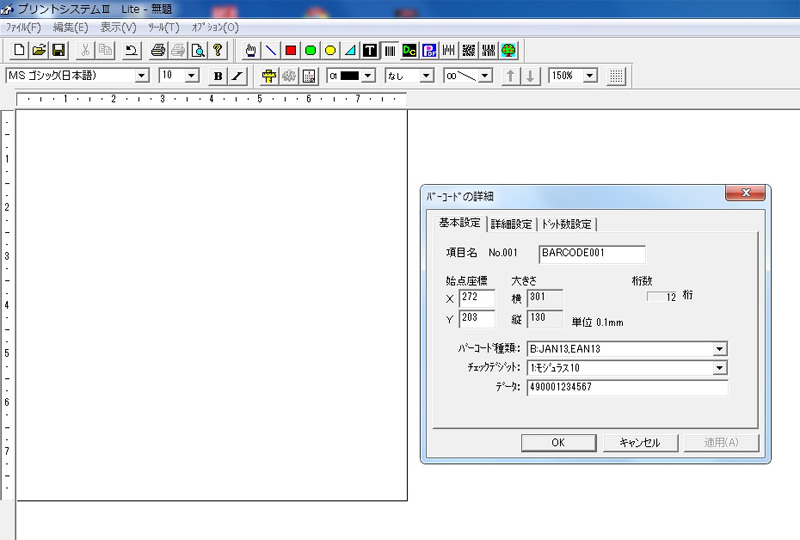

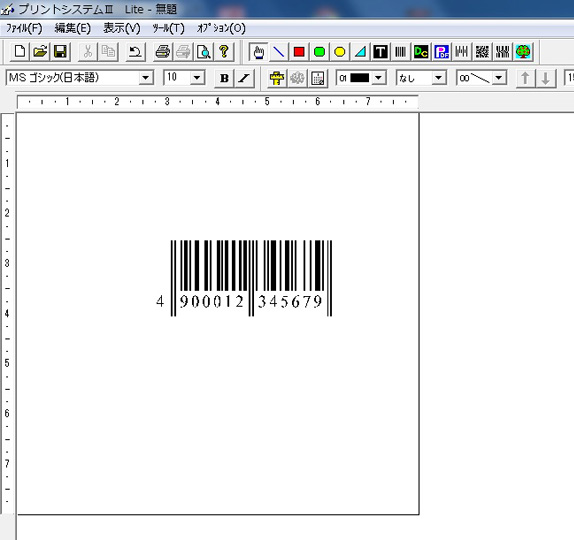

　　　バーコード作成

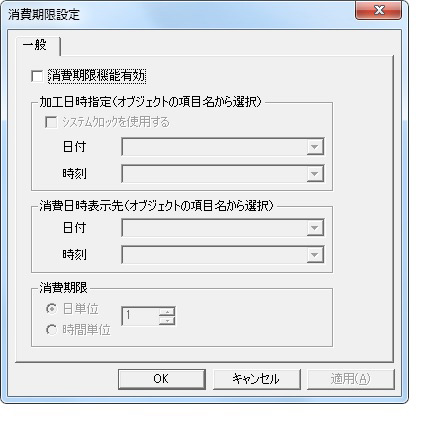

消費期限設定











　仕様一覧





■感熱モデル

型番 B-EV4D
203dpi 300dpi
剥離 台紙カッター ラベルカッター 剥離 台紙カッター ラベルカッター
B-EV4D-GH17-R B-EV4D-GC17-R B-EV4D-GC27-R B-EV4D-TH17-R B-EV4D-TC17-R B-EV4D-TC27-R
電源 AC100～240V±10％　周波数：50／60Hz（ユニバーサルタイプ）
消費電力（待機中） 70.3W（2.18W） 59.5W（2.18W）
外部環境条件 使用範囲温度：5～40℃　使用範囲湿度：25～85％（結露なきこと）
印刷方式 感熱印刷
ドット密度 8ドット/mm 11.8ドット/mm
印字速度 50.8mm/秒

76.2mm/秒

101.6mm/秒

127.0mm/秒

 50.8mm/秒

76.2mm/秒

101.6mm/秒

127.0mm/秒

 50.8mm/秒

76.2mm/秒

101.6mm/秒

 50.8mm/秒

76.2mm/秒

101.6mm/秒
発行モード 連続発行/剥離発行 連続発行/カット発行 連続発行/剥離発行 連続発行/カット発行
有効印字寸法 108.0mm(横)×997.0mm(縦)最大 105.7mm(横)×455.2mm(縦)最大
文字種類 漢字 ゴシック体：16×16、24×24、32×32
英数字 タイムスローマン×6、ヘルベチカ×6、プレゼンテーション、レターゴシック、プレステージエリート×2、クーリエ×2、OCR-A、OCR-B
外字 フリーサイズ：最大45種
その他 アウトラインフォント：2種
バーコード種類 JAN8/13、EAN8/13/128、UPC-A/E、NW-7、CODE39/93/128、ITF、MSI、インダストリアル2of5、KIX code、Postnet、Plessey

EAN8/13 add on 2&5、UPC-A add on 2&5、RM4SCC、GS1Databar、カスタマーバーコード
二次元コード種類 Data Matrix、Maxicode、MicroPDF417、PDF-417、QRコード
文字及びバーコード回転 0°、90°、180°、270°
インターフェース RS-232C、パラレル、USB(1.1準拠/2.0フルスピード対応)、LAN（10BASE-T/100BASE-TX準拠）
使用紙寸法 連続発行 25.4～112.0mm（幅）×10.0～999.0mm（長さ） 25.4～112.0mm（幅）×10.0～457.2mm（長さ）
剥離発行 25.4～112.0mm（幅）×25.4～152.4mm（長さ） 25.4～112.0mm（幅）×25.4～152.4mm（長さ）
カット発行 25.4～112.0mm（幅）×25.4～999.0mm（長さ） 25.4～112.0mm（幅）×25.4～457.2mm（長さ）
厚さ 0.06～0.19mm
台紙幅/タグ 25.4～112.0m m
外形寸法 剥離付き 198.0mm（幅）×262.0mm（奥行）×169.5mm（高さ）
カッター付き 198.0mm（幅）×288.0mm（奥行）×169.5mm（高さ）
質量（付属品・紙除く） 2.3kg以下 2.7kg以下 2.9kg以下 2.3kg以下 2.7kg以下 2.9kg以下
付属品 取扱説明書、電源コード、ACアダプタ、インターフェースカバー、保証書、登録フォーム、遮光版（GHタイプのみ）





■感熱/熱転写モデル

型番 B-EV4T
203dpi 300dpi
剥離 台紙カッター ラベルカッター 剥離 台紙カッター ラベルカッター
B-EV4T-GH17-R B-EV4T-GC17-R B-EV4T-GC27-R B-EV4T-TH17-R B-EV4T-TC17-R B-EV4T-TC27-R
電源 AC100～240V±10％　周波数：50／60Hz（ユニバーサルタイプ）
消費電力（待機中） 70.6W（2.25W） 55.2W（2.24W）
外部環境条件 使用範囲温度：5～40℃　使用範囲湿度：25～85％（結露なきこと）
印刷方式 感熱印刷/熱転写印刷
ドット密度 8ドット/mm 11.8ドット/mm
印字速度 50.8mm/秒

76.2mm/秒

101.6mm/秒

127.0mm/秒

 50.8mm/秒

76.2mm/秒

101.6mm/秒

127.0mm/秒

 50.8mm/秒

76.2mm/秒

101.6mm/秒

 50.8mm/秒

76.2mm/秒

101.6mm/秒
発行モード 連続発行/剥離発行 連続発行/カット発行 連続発行/剥離発行 連続発行/カット発行
有効印字寸法 108.0mm(横)×997.0mm(縦)最大 105.7mm(横)×455.2mm(縦)最大
文
字
種
類		 漢字 ゴシック体：16×16、24×24、32×32
英数字 タイムスローマン×6、ヘルベチカ×6、プレゼンテーション、レターゴシック、プレステージエリート×2、クーリエ×2、OCR-A、OCR-B
外字 フリーサイズ：最大45種
その他 アウトラインフォント：2種
バーコード種類 JAN8/13、EAN8/13/128、UPC-A/E、NW-7、CODE39/93/128、ITF、MSI、インダストリアル2of5、KIX code、Postnet、Plessey

EAN8/13 add on 2&5、UPC-A add on 2&5、RM4SCC、GS1Databar、カスタマーバーコード
二次元コード種類 Data Matrix、Maxicode、MicroPDF417、PDF-417、QRコード
文字及びバーコード回転 0°、90°、180°、270°
インターフェース RS-232C、パラレル、USB(1.1準拠/2.0フルスピード対応)、LAN（10BASE-T/100BASE-TX準拠）
使
用
紙
寸
法		 連続発行 25.4～112.0mm（幅）×10.0～999.0mm（長さ） 25.4～112.0mm（幅）×10.0～457.2mm（長さ）
剥離発行 25.4～112.0mm（幅）×25.4～152.4mm（長さ） 25.4～112.0mm（幅）×25.4～152.4mm（長さ）
カット発行 25.4～112.0mm（幅）×25.4～999.0mm（長さ） 25.4～112.0mm（幅）×25.4～457.2mm（長さ）
厚さ 0.06～0.19mm
台紙幅/タグ 25.4～112.0m m
外形寸法 剥離付き 198.0mm（幅）×262.0mm（奥行）×173.0mm（高さ）
カッター付き 198.0mm（幅）×288.0mm（奥行）×173.0mm（高さ）
質量（付属品・紙除く） 2.4kg以下 2.8kg以下 3.0kg以下 2.4kg以下 2.8kg以下 3.0kg以下
付属品 取扱説明書、電源コード、ACアダプタ、インターフェースカバー、保証書、登録フォーム、遮光版（GHタイプのみ）
