LAN対応キャッシュドロア

 DSM36SLN2 / DSM48MLN2


ホーム > キャッシュドロア > DSM36SLN2 / DSM48MLN2

製品一覧





        盗難防止のセキュリティスロット(ケンジントンロック)対応のLAN接続モデル


3札6硬貨1サブスペース 対応の小型モデル(DSM36SLN2)

 幅336mm、奥行き368mm、高さ90mm、3札6硬貨

金券や棒金を十分に収納可能な中型モデル(DSM48MLN2)

 幅410mm、奥行き420mm、高さ100mm、4札8硬貨

iPad / iPhone / Android対応

 ソケット通信によりiOS,Androidなどのモバイル端末から制御可能。

開閉検知スイッチ付き

 ドロア開閉時のステータスが取れ、ソフトウェアでも検出できます。

本体色は、ホワイト・ブラックの2色

 ホワイトはアイボリーではなく綺麗な白色です。








制御方法



本製品はLAN接続で制御を行うキャッシュドロアです。 以下の制御方法がございます。

ユーティリティで制御


WindowsPCの場合、LAN接続または仮想COM経由でLANに接続し、キャッシュドロアをオープンします。

また、お客様のプログラムから外部EXEを起動できる場合、EXEを呼び出して制御することも可能です。
コマンドラインパラメータを付けてEXEを起動することでダイアログを表示せずに実行します。


ユーティリティを使ったLAN制御の詳細はこちら








DLLで制御


WindowsPCの場合、DLLをお客様のプログラムから呼び出して制御することが可能です。
ご使用されるソフトウェア開発システムに組み込み、ドロアオープンソフトウェアの作成にご使用ください。



DLLファイルについて



DLLを使用したサンプルソース








コマンドで制御


Windows以外のモバイル端末から直接キャッシュドロアの制御を行う場合は、モバイル端末からWiFiアクセスポイントまでのソケット通信プログラム 等を作成しコマンド制御でドロアを制御することができます。

WiFiアクセスポイントをお客様側でご用意する必要がございます。



WindowsPCで、ユーティリティやDLLを使用しない場合は、コマンドで制御することもできます。

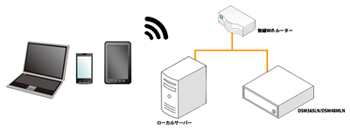

PHPで制御


Wローカルサーバー内のPHPファイルにアクセスすることで、モバイル端末からネットワーク上のキャッシュドロアを制御することができます。

また、PHPを使用することで操作端末側のOSは問わず(Windows/Linux/

Mac OS/iOS)、制御も可能です。



PHPのサンプルソースはこちら







参考例


iPhone/iPod touch/iPad/Androidからパススルー接続で周辺機器を制御



カスタマディスプレイVFD2002E/LANを使用して、 スマートフォンやタブレットからパススルー接続で、

カスタマディスプレイ、レシートプリンタ、キャッシュドロワなどの機器を制御すること が可能です。

VFD2002E/LANは、VFD2002EDS203がセットになっているモデルです)



接続は図のようにDS203から各周辺機器をパススルーで接続いたします。

ソケット通信でアクセスするプログラムをご用意いただき、DS203へ各周辺機器のコマンドを送る必要がございます。

詳細はお問い合わせください。



カスタマディスプレイ VFD2002E/LAN、キャッシュドロア DWM36SDKサーマルレシートプリンタ TM-T885を使用したパススルー接続です。

上記モデルを使用し、弊社で動作確認済みです。







DSM36シリーズの特徴(おすすめポイント)



 ポイント1 小型タイプながら6硬貨の収納が可能

     消費税対策はお済みですか?

消費税8%導入により、つり銭が増え6硬貨の収納が必要です。
     通常、小型キャッシュドロアは、5硬貨対応の製品が多く、2種の硬貨をまとめて収納する場合が多いようです。
     弊社ドロアは、付属のコインカップで6硬貨までの収納を可能にします。
     コインカップはコイントレイのどの位置にも装着できます。








コインカップ



一番右端にコインカップを装着した場合



サブスペースエリアも確保





  オプションでコインカップのみの販売もしております。コインカップ の販売と詳細はこちら


 ■ポイント2  コンパクトな奥行きサイズ

     紙幣3種・硬貨6種を十分に収納しつつも、奥行きサイズは368mm。
     小型モデルの中でもさらに奥行きを抑えたタイプです。
     寸法:幅336mm、奥行き368mm、高さ90mm(ゴム足含む)



 ■ポイント3  盗難防止!

     店頭など目につきやすい場所に設置されるドロアは、常に持ち去りの危険にさらされています。
     小型のモデルほどセキュリティ対策は必要です。
     テクノベインズでは、ドロア背面にセキュリティスロットを設けました。
     ケンジントンロックで固定すれば、レジを離れた際も安心です。

     ※セキュリティスロットはDSM48シリーズにもございます。










セキュリティスロット



ケンジントンロックを装着

  ドロアを固定します



  Kensington社(ケンジントン社)のセキュリティスロット の販売と詳細はこちら






仕様



設置場所に困らない省スペース仕様
  幅336mm、奥行き368mm、高さ90mm(DSM36シリーズ)

ゆったり収納が可能な中型モデル

  幅410mm、奥行き420mm、高さ100mm(DSM48シリーズ)

鍵付属。鍵による手動開閉も可能です。



内部トレイ



 DSM36シリーズ コイントレイは3札6硬貨+サブスペース。全硬貨に対応



 内部トレイは、紙幣3種・貨幣6種仕様
(コインカップ装着時)

コイントレイは着脱可能



    コイントレイの下に商品券や紙幣が収納できます





  サブスペースには、コイン・棒金・クリップなどを収納可能。またサブスペースをコイン収納として

  使用することで、全種類の紙幣と硬貨を収納できます。





サブスペース拡大写真

サブスペース収納例





コインの収納に十分な大きさです

棒金の他に、印鑑や鍵などの小物も収納できます







札押さえは丈夫なスチール製

全ての紙幣・硬貨を収納可能








 DSM48シリーズ 4札8硬貨で余裕の収納



内部トレイは、紙幣4種・貨幣8種仕様

貨幣仕切位置の変更が可能

コイントレイは着脱可能







ボールペンや印鑑などの小物も収納することができます。



コイントレイの下に商品券や紙幣が収納できます




■セキュリティスロット対応 (DSM36/DSM48共通)

  ケンジントンロックによる固定が可能です。盗難や不用意な持ち運びを 防ぎます。

  ケンジントンワイヤは別途ご用意ください。ケンジントンワイヤーも別途取り扱っております



■扉正面にスリットを配置。 (DSM36/DSM48共通)

  ドロアをオープンせずに、コイントレイ下に紙幣や商品券を入れられます。







■3種類のインターフェースをご用意。 (DSM36/DSM48共通)

  LAN接続の他に、DKD接続USB接続のモデルもございます。





本体色はホワイト、ブラック

  ホワイト、ブラック共にレシートプリンタや、タブレットと一緒にご使用されても

  違和感のない色合いに仕上げました。









トレイ寸法



■DSM36トレイ寸法








■DSM48トレイ寸法









製品仕様


    製品名 DSM36SLN2-W DSM36SLN2-B DSM48MLN2-W DSM48MLN2-B
    本体色

    ホワイト

    ブラック

    ホワイト

    ブラック
    インターフェース

    LAN

    24Vソレノイド

    トレイ 紙幣

    3ブロック

    4ブロック

    貨幣

    6ブロック(付属コインカップ使用時)

    8ブロック

    サブスペース

    1ブロック -
    本体寸法 336mm 410mm
    奥行    368mm ( シリンダー部分を含まず)    420mm ( シリンダー部分を含まず)
    高さ 90mm (ゴム足含む) 100mm (ゴム足含む)
    質量

    本体 約4.5kg

    本体 約5.8kg

    電源 ACアダプタ
    強制開放

    付属の鍵

    セキュリティスロット 対応
    ケーブル長 LANケーブル(約2m)
    付属品 鍵2本、 コインカップ、LANケーブル、

    ACアダプタ、Windows用オープンEXE

    鍵2本、LANケーブル、ACアダプタ、

    Windows用オープンEXE
