4桁数字表示LEDディスプレイ

 LED841


ホーム > 表示機・ディスプレイ > LED841

製品一覧







離れた場所からも見やすい表示

 高輝度大型赤色7セグメントLEDを使用しています。コントラストが高く、

 明るい表示により、離れた位置からでもハッキリと見えます。

付属ソフトでパソコンから簡単に表示

 パソコンから簡単に表示できるユーティリティソフトが付属しています。

 また、お客様のプログラムから呼び出して表示を行えるEXEファイルもご用意。

多彩なインターフェース

 RS232、USB(COM)、LANの3モデルをご用意。USBモデルとLANモデルは、

 付属の外付けの変換器を使用します。(LANモデルは販売終了しました)

 LANモデルをご希望の場合は、LEDN41-LANをお選びください。

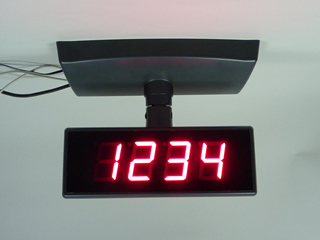

上下反転表示

 天井吊りモードに設定すると、表示文字を反転して表示します。

 待合室の受付などに使用できます。







表示方法



LED841をPCから表示を行うには、以下の3通りの方法がございます。


① ユーティリティDispLedで表示

② お客様のプログラムから実行ファイルを呼び出して表示
③ お客様のプログラムから制御コマンドを送る




ユーティリティDispLedで表示

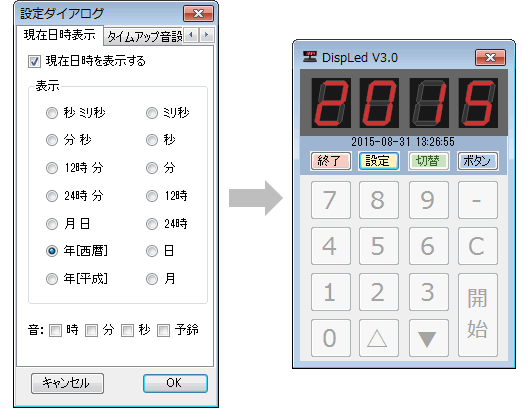

ダイアログを表示して、PCの画面上から操作するユーティリティです。
お客様にてプログラムを作成しなくても、このソフトをインストールするだけで、カウントダウン・カウントアップなど、様々な機能を実行できます。
カウントダウンや設定した時間になった際、PCに内蔵している音源を再生することができます。










お客様のプログラムから実行ファイルを呼び出す  NEW

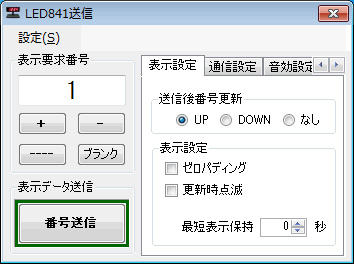

お客様が開発されたプログラムからSendLED841を実行させ表示を行うことができます。パラメータを付けて呼び出すことで、SendLED841のダイアログを表示せずに制御できます。

また、DispLed同様ユーティリティとしても使えます。簡易的な番号呼出などに使えるカウントアップダウン、表示番号の点滅、一定時間表示を保持するなどの機能があります。単体での運用から順番待ちシステムなどに組み込んで本格的な運用も可能です。







お客様のプログラムから制御コマンドを送る





制御コマンドを送ることで4桁の数字を表示することができます。
順番待ち、専用数字表示用など各種プログラムから使用できます。

プログラム参考例
VB2008からLED841にメッセージを表示








主な用途例


4桁数字表示
  座席やテーブル番号の表示、部屋番号、作業台番号、棚番号、工場内のレーン番号など4桁までの数字を表示できます。
  (固定数表示)

受付番号
  受付カウンタの順番待ち表示、番号発券機システム表示、診察番号などで、その番号の処理が済みましたら
  番号がカウントアップするよう設定が可能です。

呼出番号表示
  席番号や順番待ちの番号を表示します。(要求番号表示)

待ち時間表示
  只今15分待ち、本日受付のお渡しは10日、只今15分待ちなどの、日にちや時間表示の設定された数値を表示します。
  (設定数値表示)

日数、時間のカウントダウン表示
  プレゼンや会議などの発表者の持ち時間をカウントダウン、オリンピックやスポーツ大会や
  イベントまでの時間または日数をカウントダウンできます。イベント開催まであとXX時間
  ※カウントダウン中は、LED841を常時PCに接続しておく必要がございます。

個数・件数などの表示
  在庫数、工場QC、受注件数など4桁の数値を表示できます。(入力数値表示)

 残数表示
  残りXX個(ダウンカウンタ)

 経過秒数
  経過分数や秒数の表示(ストップウォッチ)

 ●残り時間
  作業時間、貸出時間などの残り時間を表示できます。(ダウンタイマー)




接続方法


モデル名:LED841-RS

RS232接続
LED841とPCのシリアルポート接続し制御します。

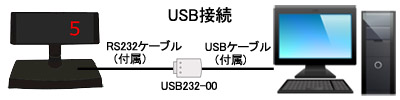

モデル名:LED841-USB (USB232-00セットモデル)

USB接続
付属のシリアル→USB変換コンバータ「USB232-00」を使用してPCのUSBポートに接続し制御します。
USBCOM制御です。



モデル名:LED841-LAN (DS203セットモデル)(販売終了)

LAN接続
付属のシリアル→LAN変換コンバータ「DS203」を使用してLANで制御できます。ネットワークハブ等ではなく、PCのLANポートに接続する場合は、クロスのLANケーブルをご使用ください。







製品仕様


      LED841シリーズ
    型名 LED841-RS LED841-USB LED841-LAN(販売終了)※1
    表示部 赤色、7セグメントLED 縦45mm× 横26mm ×4桁
    表示キャラクタ 数字 、ブランク、ハイフン
    設置場所 デスクトップ、天井
    傾斜角 最大30度
    水平回転 角 300度
    インターフェース シリアル RS232C USB イーサネット 10/100Base-T
    制御方法 COMで制御
    シリアル通信速度 9600, 19200BPS
    対応OS Windows XP, Vista(32/64bit), 7(32/64bit), 8(32/64bit), 8.1(32/64bit), 10(32/64bit)
    寸法 表示部: 幅230mm×高さ85mm×奥行き42mm
    ベーススタンド: 幅235mm×高さ47mm×奥行き115mm
    動作温度 -5 〜 +40℃
    動作湿度 10 〜 85%

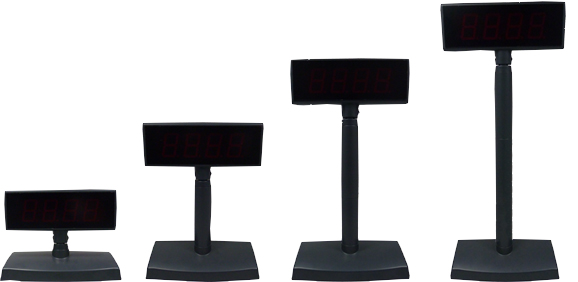

    付属品 シリアルケーブル※2 、延長ポール3本
    本体用ACアダプタ: DC12V 500mA
    シリアルケーブル※2 、延長ポール3本
    本体用ACアダプタ: DC12V 500mA
    シリアルケーブル※2 、延長ポール3本
    本体用ACアダプタ: DC12V 500mA

    -

    USB232-00 DS203、ACアダプタ: DC12V 1A
       ※1 LANモデルをご希望の場合は、LEDN41-LANをお選びください。

       ※2 シリアルケーブルの仕様は機器本体側D-Sub25Pinオス、PC側D-Sub9Pinメスです。

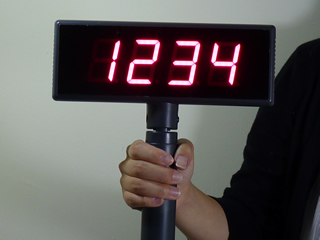

    大きなLED表示

    ベーススタンド裏 インターフェース部   約7mの距離からのイメージ
