レシートプリンタ連動型小型アラーム

 プリンタベル PRNBLB-EPS  (エプソン・シチズン・SII用)

              PRNBLB-STA  (スター精密用)

開発・発売元:テクノベインズ株式会社
こちらの製品は販売終了しました。後継機モデルPRNBLC

  レシートプリンタの出力をアラームでお知らせ。

  LED点滅により光でも出力を確認できます。



   プリンタのドロア接続コネクタに接続するだけで簡単に使用できます

   アラーム音は2種類 (チャイム・ブザー)、音量は4段階で設定できます

   騒音下でも聞き取れる大きなアラーム

   高輝度LEDによる光でも印字をお知らせ

   ・ドロア接続コネクタを備えたプリンタで使えます

    エプソンDKD準拠、スター精密用の2モデルをご用意






     ピンポーン!!大きな音でオーダーレシートの出力をお知らせ。キッチンプリンタベルとして活躍。
     調理場や洗い場など 、騒がしい場所でも聞こえます。

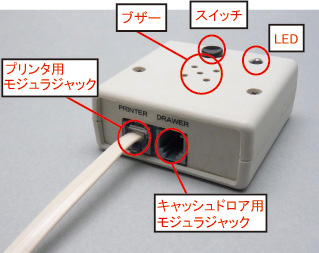

 接続方法

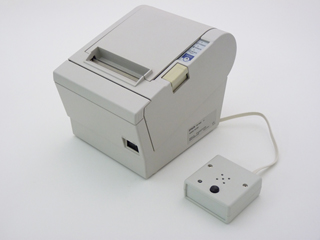

プリンタ背面のDKDポートに接続

 レシートプリンタのキャッシュドロア接続コネクタ (DKD)ポートへ接続します。
 プリンタベルがキャッシュドロアのオープンコマンドを受け取ることにより動作します。
 レシートプリンタの制御は、Windowsドライバ、ESC/POSやOPOSのドロアオープンコマンドにより行います。

  Windowsドライバからの制御
    Windowsドライバで印刷の場合、お使いのプログラムを変更せずにアラームを鳴らせます。
    Windowsドライバ上で、キャッシュドロアを制御する設定をします。 ドライバがキャッシュドロアを制御する信号を送ることで、
    プリンタベルが信号を受け取り、アラームが鳴動します。
    詳しくは下記をご参照ください。
        Windowsドライバからの設定方法

  ESC/POS、OPOSからの制御
    ESC/POSコマンド、OPOSドライバからプリンタベルを動作させるには、 プリンタに印字を行うプログラムから
    キャッシュドロア オープンコマンドを送るよう、プログラムを作成する必要があります。
    ドロアオープンコマンドは、各プリンタの仕様書またはコマンドリストをご確認ください。



 アラーム音の種類と設定



  アラーム音の種類は2種類です

   こちらで実際にご確認いただけます



          チャイム:「ピンポーン」
          ブザー音:「ブー



  アラームの鳴動パターンの設定
    チャイム音の鳴動回数を設定できます。
    ブザー音の鳴動時間を設定できます。

    チャイム音/ブザー音は、回数や時間でそれぞれ9パターンの設定が可能です。



  音量の選択

     音量は、4段階で設定できます。
     音量なし    小     大

      「大」に設定時の音量 呼び鈴音約84dB
                      ブザー音約76dB
     ※上記音量は社内で測定した結果を元にしております。個々の製品にはばらつきがございます。

      測定結果について詳しくはこちらにをご覧ください





 光による印字のお知らせ

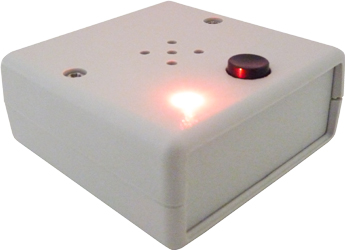

  アラーム鳴動時に、高輝度赤色LEDが点滅します。 点滅時間はアラーム音の鳴動開始から停止までです。
  静かな場所などでは、アラーム音をOFFにして、LEDの点滅のみのご使用も可能です。








 仕様一覧





    仕様
    型名 PRNBLB-EPS PRNBLB-STA
    主な対応プリンタ TM-T88,TM-T90,TM-L90等
    EPSON社
    DKD ドロアインターフェース
    付き レシートプリンタ
    TSP143II,TSP600, TSP700II等
    STAR社
    DKD ドロアインターフェース
    付き レシートプリンタ

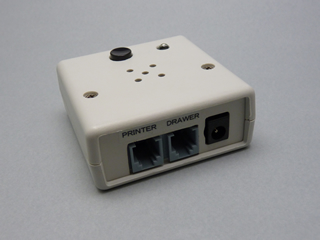

    本体部寸法 幅66.5mm×高さ28mm×奥行67mm
    本体質量 約70g
    レシートプリンタへの接続ポート ドロア接続(DKD)ポート
    ACアダプタ 不要 同梱
    開発・製造 テクノベインズ株式会社


EPSON・CITIZEN・SIIタイプのプリンタのドロアインターフェースからは、電源が供給されます 。同機種用PRNBLB-EPSは外部電源不要で す。
STARタイプのプリンタのドロアインターフェースでは電源が供給されません。同機種用PRNBLB-STAは、ACアダプタが必要です。













本ページの記載事項は、予告無く変更されることがあります。また記載されているメーカ公表の性能参考値は工場出荷時の代表的な値または設計時の値をあらわすもので、製品個々の性能を保証するものではありません。
