ここではイーサネットLANを、仮想シリアルとして通信する方法を説明します。最初にボードを購入した状態からのボードチェックとしてご利用ください。
以下順を追ってイーサネット－仮想COM通信方法を説明します。

1. DC+3.3V出力のACアダプタをボードのDCジャックに接続します。
   DCジャックに接続すると電源が供給され、LANコネクタ左上の緑色LEDが2秒ほど高速点滅します。
   その後3秒ほど経過すると、LANコネクタ右隣にあるLEDの下側、緑色LEDが点灯します。そしてLANコネクタの緑色LEDと黄色LEDが、3回点滅します。
   それから1秒ほど消灯して、緑色LEDが2回点滅します。その後は、1秒消灯、2秒点滅を繰り返します。




2. LANコネクタにLANケーブルを接続します。接続するとLANコネクタ右隣の上側赤色LEDが点滅します。 この状態になりましたら、このボードに接続したLANケーブルの反対側に接続したPCに、通信設定を行うユーティリティをインストールします。
   　→Tibbo DS Managerのインストールと設定



3. 次に、EM500ボードのLAN側から仮想COM(RS232C)で通信するための準備を行います。
   　→Tibbo VSP Managerの設定



4. 仮想COMの設定が終わりましたら、EM500ボード上のEM500モジュールのシリアル(RS232C)通信の準備を行います。

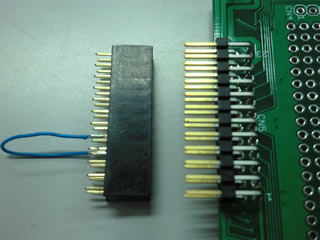

5. EM500モジュールのシリアル(RS232C)信号は、ボード上のCN5コネクタに繋がっています。CN5に接続するソケットなどを用意し、ソケットの8番ピン、9番ピンをビニール電線などで半田付けして接続します。
   この作業で、シリアルの送信(TX)信号から出力したデータが、受信(RX)信号に入力されるため、PCから送信したデータが直ちに受信データとして確認できます。




6. LAN側の仮想シリアルとEM500モジュールのシリアルポート通信のため、PCで使用する通信ソフトとしてTera Termをダウンロードします。Tera Termのインストールが終わったら起動します。

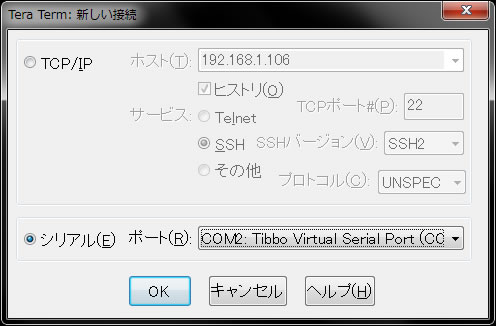

   起動したウインドウで「シリアル」のラジオボタンをクリックします。「ポート」が選択できるようになるので、仮想シリアルを設定したCOMポート番号を選択します。





   Tera Termのメインウインドウが表示されたら、メニューから、「設定」－「シリアルポート」を選びます。

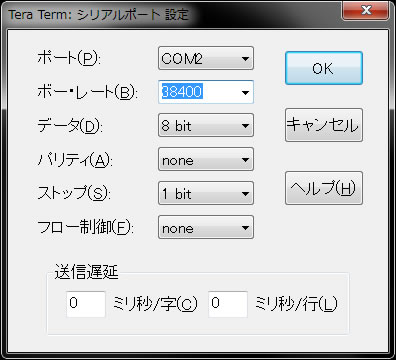

   シリアルポートの設定ウインドウで「ボー・レート」を38400に設定。「フロー制御」を「none」に設定します。「OK」ボタンをクリックし、メインウインドウに戻ります。

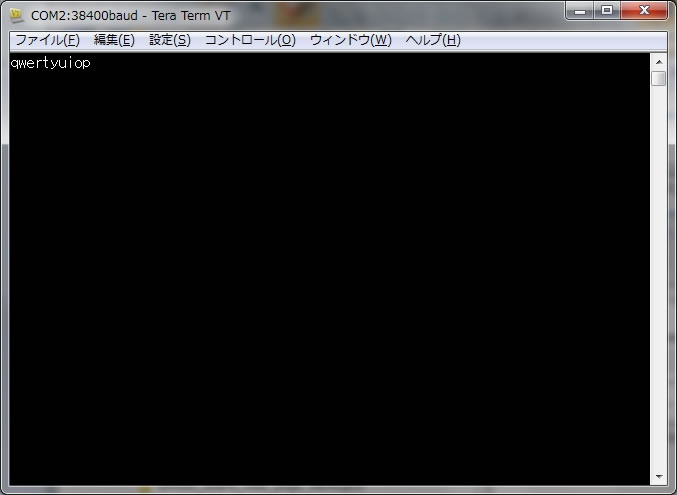

   メインウインドウで、キーボードから適当に文字を入力し、ウインドウに入力した文字が表示されることを確認してください。キーボードから入力した文字が、そのままTera Termのウインドウに出力されれば、動作は正常です。

これで、「イーサネット－仮想シリアル(RS232C)通信」による動作確認は終了です。
