BASIC-programmable Ethernet Board

テクノベインズは、Tibbo製品の公式ディストリビューターです。
  Tibbo DS Managerのインストールと設定



    1.  TibboのWEBサイトから「Tibbo Device Server Toolkit」をダウンロードします。
       以下のサイトからダウンロードします。
       http://tibbo.com/downloads/soi/tdst.html
       使用するWindowsにより、「x32 build」(32ビット版)、「x64 build」(64ビット版)を選択します。

    2.  ダウンロードが終わったら「Tibbo Device Server Toolkit」を実行し、インストールを完了させます。

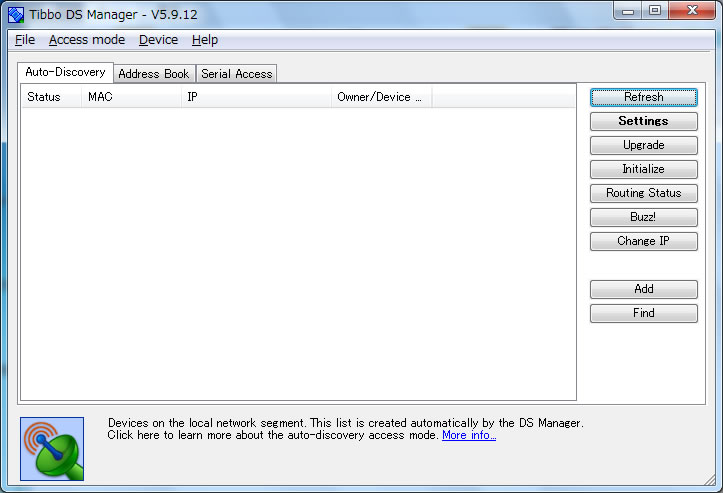

    3.  インストールが終わったら、ウインドウズの[スタート]メニューから、「すべてのプログラム」-「Tibbo」-「Tibbo Device Server Toolkit」-「Tibbo DS Manager」を選択します。

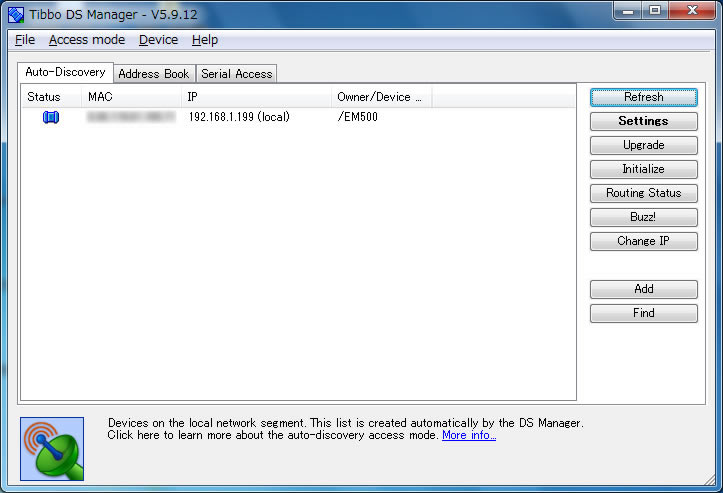

       「Tibbo DS Manager」が起動したら、「Auto-Discovery」タブにEM500モジュールのIPアドレスなどが表示されていることを確認してください。表示内容としては「Status」にブルーのアイコンが表示され、「MAC」にMACアドレスが表示、「IP」に出荷時の設定である「192.168.1.199」が表示されます。この部分をクリックしてから、「Tibbo DS Manager」の「Settings」ボタンをクリックし、Settingsウインドウを開きます。

    4.  開いたSettingsウインドウで各種設定を行います。

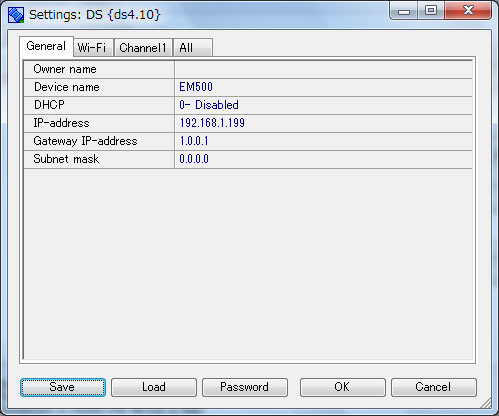

      (1) 最初に「General」タブを開きます。
        「Owner name」、「Device name」はTibboで扱っている製品の識別であるため、EM500などを複数所有していなければ特に設定する必要はありません。
        「DHCP」は、今のところ必要ありません。「0- Disabled」を選択します。
        「IP-address」は出荷時の設定である「192.168.1.199」が表示されています。同じLANの中で繋いでいる機器のIPアドレスと同じであれば、変更する必要があります。
        「Gateway IP-address」は通常変更する必要はありません。出荷時設定は「1.0.0.1」です。
        「Subnet mask」は通常変更する必要はありません。出荷時設定は「0.0.0.0」です。

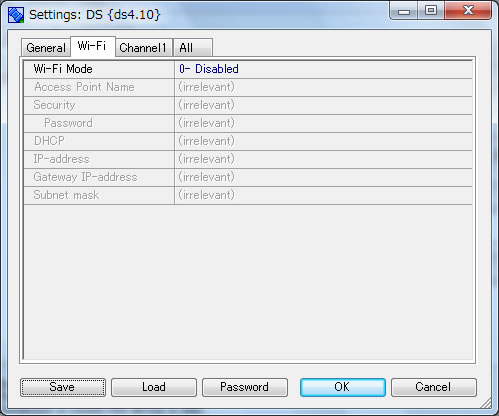

      (2) 次に「Wi-Fi」タブを開きます。
        「Wi-Fi Mode」は対応しておりませんので、「0- Disabled」を選択します。

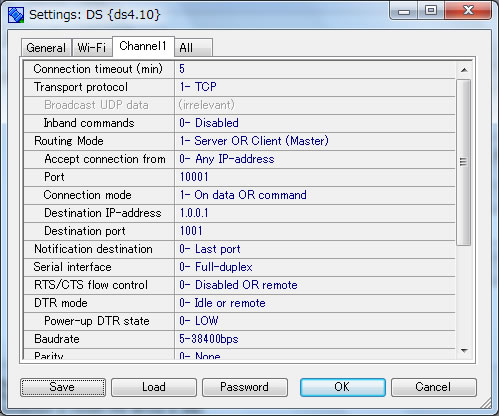

      (3) 次に「Channel1」タブを開きます。
        ここでは、必要な部分のみ説明します。その他は出荷時設定のままです。
        「Port」は、出荷時設定の「10001」を選択します。 ネットワークの都合上、問題がある場合は変更してください。
        「Serial interface」は、出荷時設定の「0- Full-duplex」を選択します。

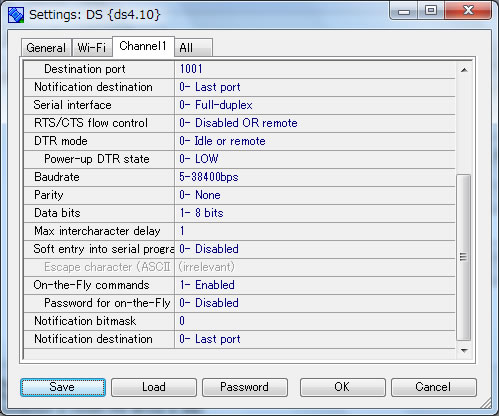

        「Baudrate」は、出荷時設定の「5-38400bps」です。ご使用の環境に合わせて変更してください。


        「Parity」は、出荷時設定の「0- None」です。
        「Data bits」は、出荷時設定の「1- 8 bits」です。

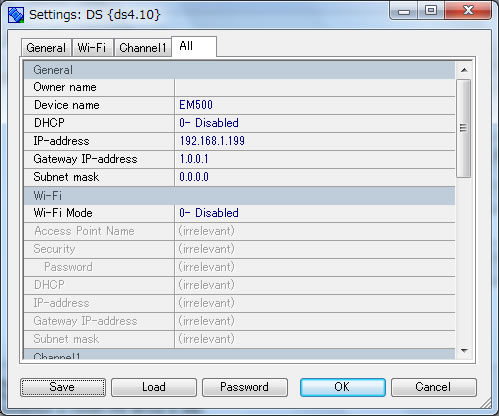

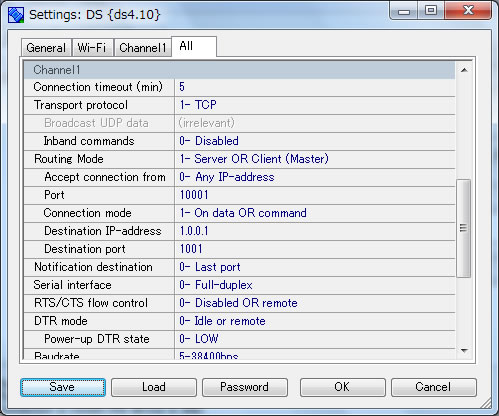

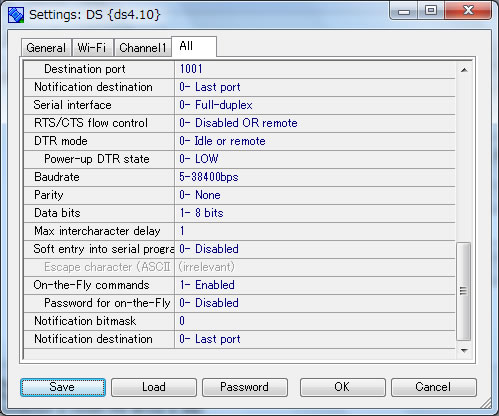

      (4) 次に「All」タブを開きます。
        このタブは、ここまでで設定してきた項目がすべて表示されます。このタブのみでも、全ての設定が可能です。




       ここまで設定した内容を保存するため、ウインドウ下部にある「Save」ボタンをクリックし、ファイルとして保存します。次に設定を変更したときに動作しなくなった場合、保存したファイルを読み込めば元の状態に戻せます。

    5. これでDS Managerの基本的な設定は終わりです。

      VSP Managerの設定はこちら

      更に詳しい設定が必要な場合は、以下のサイトを参照ください。
      http://docs.tibbo.com/soism/
      Software Manualsに説明が書かれています。
