スイッチを押すだけでドロワを開きます! PC不要

ドロワオープンモジュール プッシュぽん
DOPSA-W(アイボリ)/DOPSA-B(ブラック)

「プッシュぽん」はキャッシュドロワのモジュラプラグ(DKD)を接続してキャッシュドロワをオープンさせるモジュールです。

本体上面のスイッチをワンプッシュするだけで、DKD接続したキャッシュドロワのトレイを開くことができます。


PCは不要です。


外付けのスイッチの使用で離れた場所での操作も可能です。

 DKDドロワが手動開閉ドロワに!

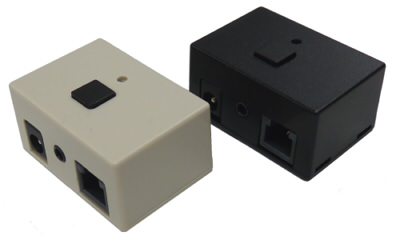

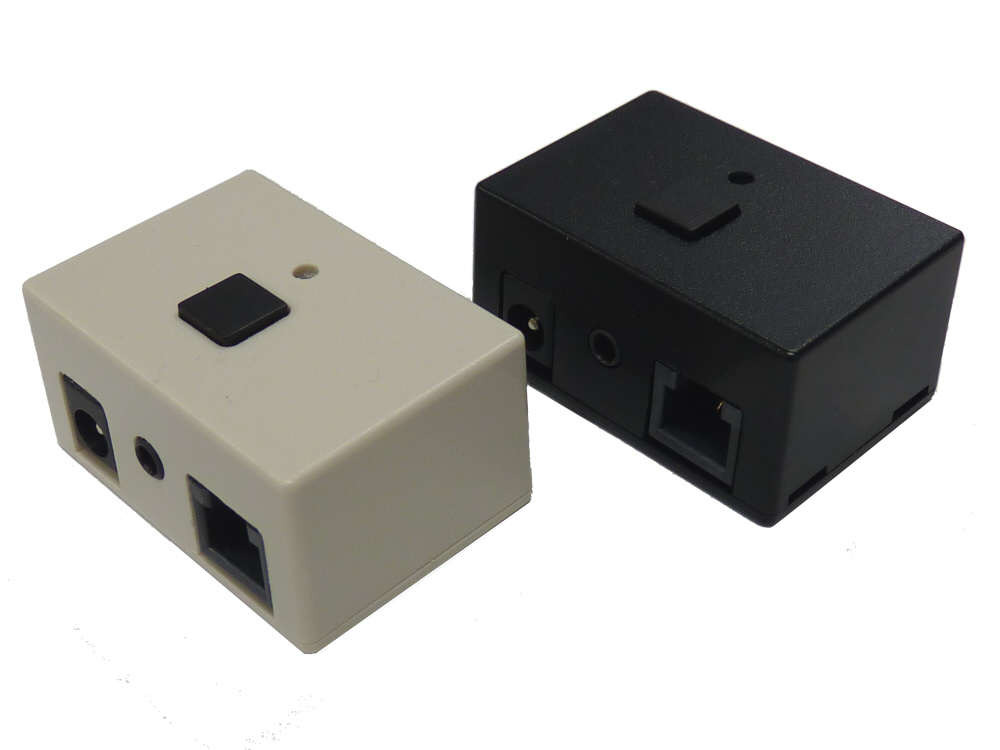

DOPSA-W                     DOPSA-B

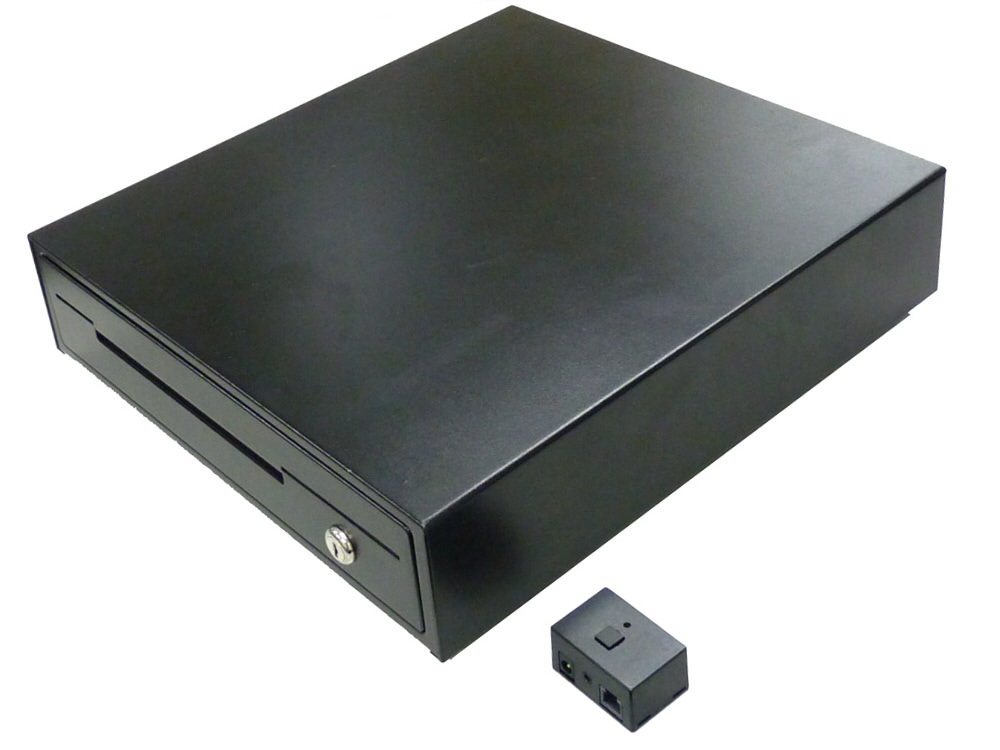

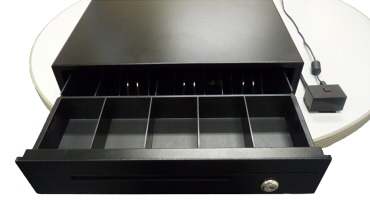

キャッシュドロワとDOPSA-B


スイッチを押すだけでキャッシュドロワが開きます。PCやレシートプリンタは不要です。
プッシュぽんはキャッシュドロワのDKDモジュラプラグを接続し、上部スイッチをワンプッシュするだけでキャッシュドロワをオープンすることができます。

スイッチを押すことで内部のタイマーコントローラが始動、ドロワ内部のソレノイドが動作することによりキャッシュドロアを開きます。
そのためPCやレシートプリンターとドロワの接続がは不要です、ドロワ単体での開閉が可能になります。


プッシュポンの設置場所は自由、開閉作業が楽になります。
通常、市販の手動開閉式ドロアはフロントパネルを押すことで開きます。
頻繁な開閉動作がある場合、疲労や障害にもつながります。
プッシュぽんは自由に設置場所を決めることができ、ボタンを押すだけの動作です。
作業効率もアップし、手首を痛めません。


離れたところからも開けられます。
外付けスイッチを外部スイッチジャックに接続すると離れた場所に設置ができます。
外付けスイッチを使用したい場合は、3.5mmモノラルミニプラグケーブルと外付けのスイッチを左の写真のようにはんだ付け等で接続し、作成したケーブルを本体の外部スイッチジャックに接続します。

また、フットスイッチのご利用で、足でドロアを開けることもできます。
※外付けスイッチと3.5mmモノラルミニプラグケーブルにつきましてはお客様にてご用意ください。

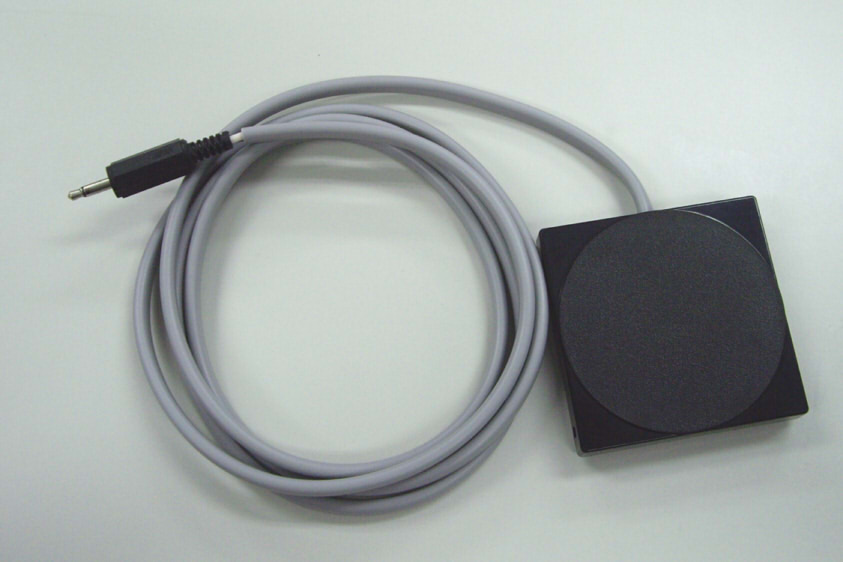

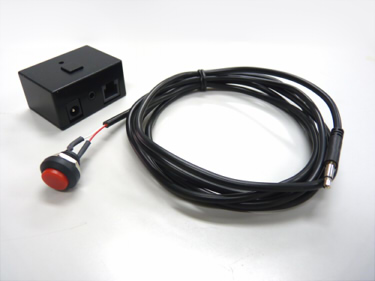

本体と外付けスイッチと3.5mmモノ

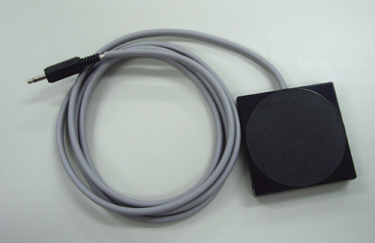

ラルミニプラグケーブル             フットスイッチと3.5mmモノラルミニプラグケーブル


お好きなDKDドロワを手動開閉式に変えられます。
ドロワは比較的大きく、設置するカウンターなどに合わせたサイズのものをご利用になるケースが多いものです。
手動式ドロワを選択する際、DKDドロワとプッシュぽんの組み合わせでお考えいただくことで選択の幅が広がります。
また、お手持ちのDKDドロワを手動式にすることができます。


 またドロワを様々な用途でご使用いただけます。
レジとしてドロワを使うだけでなく、物品の保管箱としてのご利用に便利です。
鍵・小券・カード類・部品・アクセサリー・工具入れなどに。

ご使用方法

マジックテープでDOPSAを固定

マジックテープを使用し、左の写真のように平らな面DOPSA本体の底面を固定します。

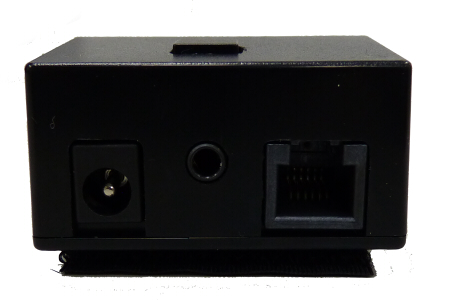

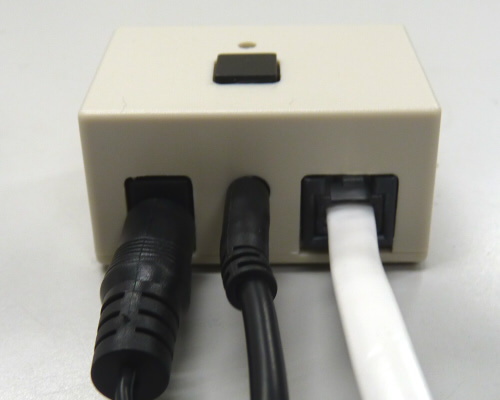

左からDCジャック、外部スイッチジャック、DKDモジュラジャック

DCジャックに24VタイプのACアダプタのプラグを接続、DKDモジュラジャックにキャッシュドロワのモジュラケーブルを接続します。

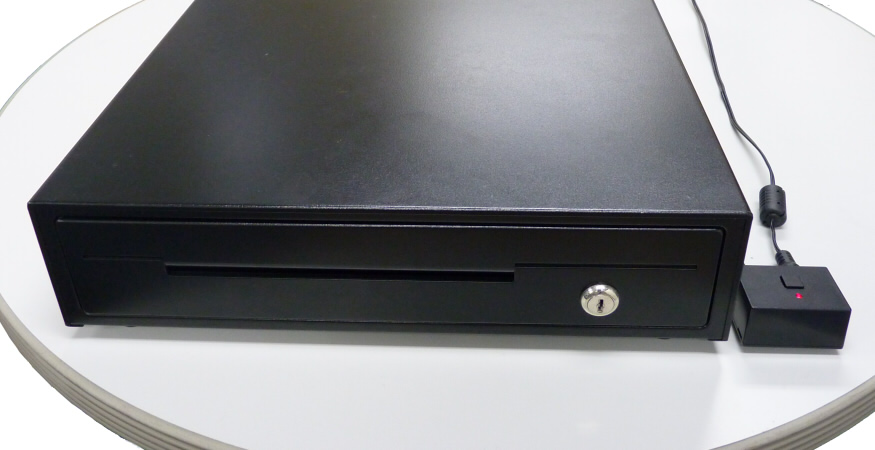

DOPSAをテーブルに設置し、キャッシュドロワとACアダプタを接続

ACアダプタでドロワオープンモジュール本体に電源を供給すると、ドロワオープンモジュール本体が起動します。
起動すると本体上面の赤色LEDが点灯します。
点灯することを確認してください。

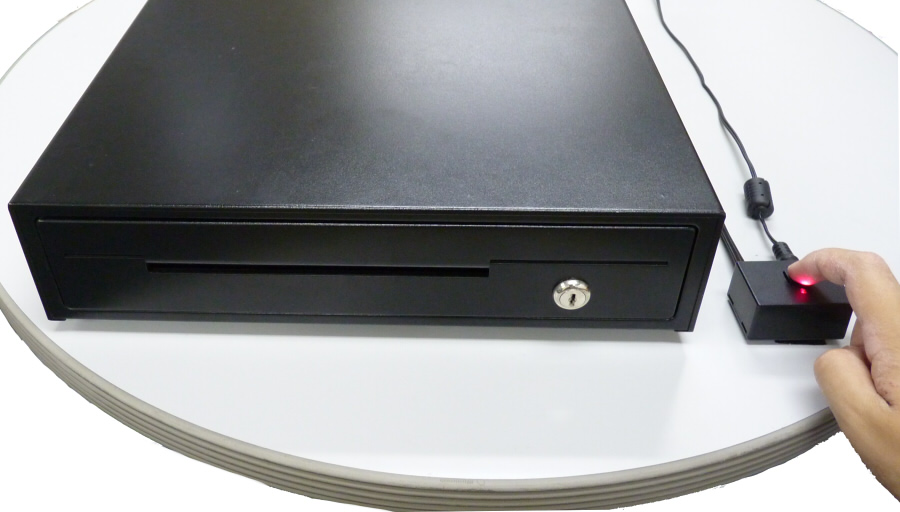

本体上面のスイッチを押す

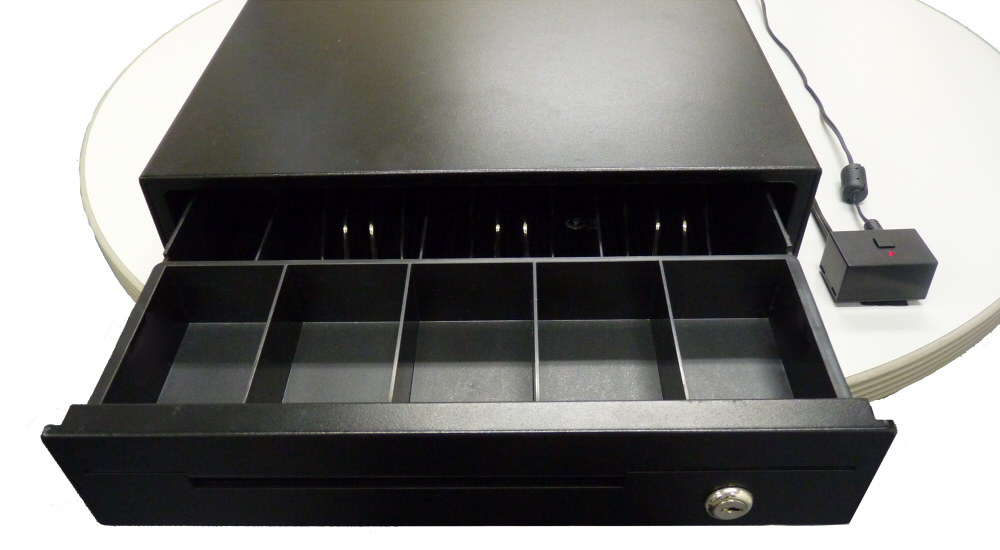

本体上面のスイッチを押した後ドロワが開く


赤色LED点灯後、本体上面のスイッチ、または外部スイッチジャックに繋がっているスイッチを押すとドロワが開きます。
ドロワが開いている間は赤色LEDは消灯します。

ドロワの引き出しを閉じると赤色LEDは点灯します。


仕様
主な仕様
型名 DOPSA-W DOPSA-B
本体色 アイボリー ブラック
ドロワ制御方式 DKDインターフェース
寸法 幅50mm×高さ25mm×奥行き35mm(コネクタ含まず)
質量 本体 約27g
インターフェース DKDモジュラジャック
DCジャック
外部スイッチジャック
接続コネクタ キャッシュドロワ本体からのモジュラケーブル
先端:モジュラプラグ
 電源 DC+24V 1A以上
 開発・製造 テクノベインズ株式会社
