本ページには代表的な製品のみを掲載しております。
弊社取扱の全てのスペーサーをご覧になる場合、【スペーサー検索システム】をご使用ください。

【お見積について】
スペーサーの見積は各商品ページからご依頼頂けます。

スペーサー 製品一覧

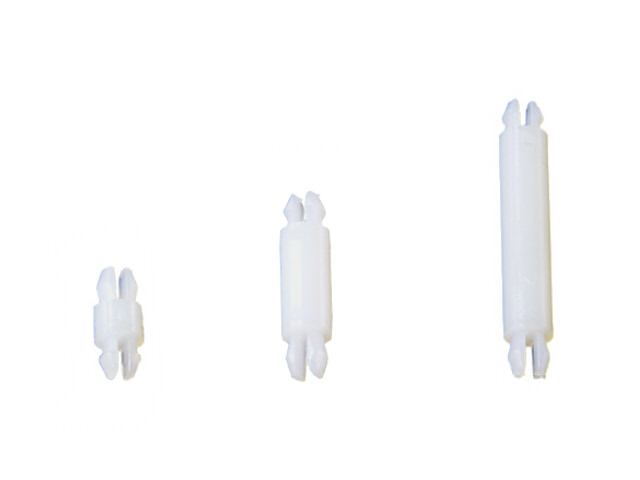

TSDAシリーズ

基板用ワンタッチスペーサー one-touch-spacer PCB用スペーサー TSDAシリーズ 基板用ワンタッチスペーサー

基板と基板をワンタッチで固定可能

【材質】Nylon66
【RoHS】対応
【UL】94V-2

TSDAシリーズ 使用例 ワンタッチスペーサー one-touch-spacer

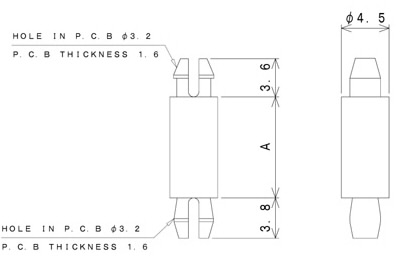

TSDAシリーズ 寸法図 ワンタッチスペーサー one-touch-spacer
【ボード穴径】φ3.2mm
【ボード板厚】1.6mm

高さ A(mm)型番
3.2TSDA030PK-W0
4.8TSDA050PK-W0
6.4TSDA060PK-W0
7.9TSDA080PK-W0
9.5TSDA095PK-W0
10.0TSDA100PK-W0
11.1TSDA110PK-W0
12.7TSDA130PK-W0
14.3TSDA140PK-W0
15.9TSDA160PK-W0
17.5TSDA175PK-W0
19.0TSDA190PK-W0
20.6TSDA200PK-W0
21.0TSDA210PK-W0
22.2TSDA220PK-W0
25.4TSDA250PK-W0
27.0TSDA270PK-W0
28.5TSDA285PK-W0
31.7TSDA320PK-W0
34.9TSDA350PK-W0
38.1TSDA380PK-W0

TSDBシリーズ

基板用ワンタッチスペーサー one-touch-spacer PCB用スペーサー TSDBシリーズ 基板用ワンタッチスペーサー

基板とシャーシをワンタッチで固定

【材質】Nylon66
【RoHS】対応
【UL】94V-2

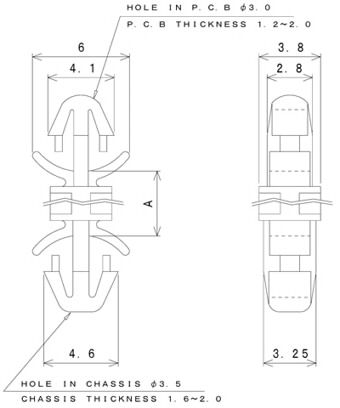

TSDBシリーズ 寸法図 ワンタッチスペーサー one-touch-spacer
【ボード穴径】φ3.0mm
【ボード板厚】1.2~2.0mm

【シャーシ穴径】φ3.5mm
【シャーシ板厚】1.6~2.0mm


高さ A(mm)型番
4.8TSDB048PK-W0
6.0TSDB060PK-W0
6.4TSDB064PK-W0
7.0TSDB070PK-W0
8.0TSDB080PK-W0
9.0TSDB090PK-W0
10.0TSDB100PK-W0
11.5TSDB115PK-W0
12.7TSDB127PK-W0
14.0TSDB140PK-W0
16.0TSDB160PK-W0

TSDCシリーズ

基板用ワンタッチスペーサー one-touch-spacer PCB用スペーサー TSDCシリーズ 基板用ワンタッチスペーサー

基板と基板をワンタッチで固定

【材質】Nylon66
【RoHS】対応
【UL】94V-2
TSDCシリーズ 寸法図 ワンタッチスペーサー one-touch-spacer
【ボード穴径】φ3.0mm
【ボード板厚】1.2~1.7mm


高さ A(mm)型番
6.3TSDC060PK-W0
8.0TSDC080PK-W0
10.0TSDC100PK-W0
12.7TSDC127PK-W0

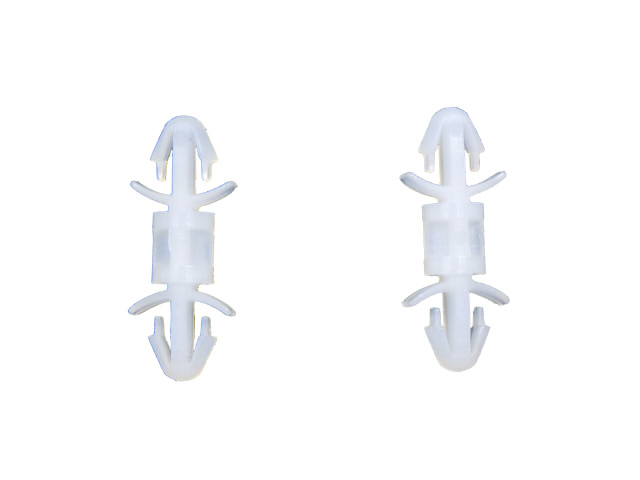

TSDEシリーズ

基板用ワンタッチスペーサー one-touch-spacer PCB用スペーサー TSDEシリーズ 基板用ワンタッチスペーサー

基板と基板をワンタッチで固定

【材質】Nylon66
【RoHS】対応
【UL】94V-2
TSDEシリーズ 寸法図 ワンタッチスペーサー one-touch-spacer
【ボード穴径】φ3.0mm
【ボード板厚】1.2~2.0mm


高さ A(mm)型番
3.2TSDE032PK-W0
4.0TSDE040PK-W0
5.0TSDE050PK-W0
6.35TSDE060PK-W0
8.0TSDE080PK-W0
9.5TSDE095PK-W0
11.2TSDE112PK-W0
12.0TSDE120PK-W0
15.0TSDE150PK-W0
16.0TSDE160PK-W0
17.0TSDE170PK-W0
20.2TSDE202PK-W0
22.0TSDE220PK-W0
25.4TSDE254PK-W0

TSDFシリーズ

基板用ワンタッチスペーサー one-touch-spacer PCB用スペーサー TSDFシリーズ 基板用ワンタッチスペーサー

基板と基板をワンタッチで固定
基板の省スペース設計を可能にする
取付け穴φ2.0mm用

【材質】Nylon66
【RoHS】対応
【UL】94V-2
TSDFシリーズ 寸法図 ワンタッチスペーサー one-touch-spacer
【ボード穴径】φ2.0mm
【ボード板厚】1.6mm


高さ A(mm)型番
2.2TSDF022PK-W0
3.0TSDF030PK-W0
3.5TSDF035PK-W0
4.0TSDF040PK-W0
5.0TSDF050PK-W0
6.0TSDF060PK-W0
6.5TSDF065PK-W0
7.0TSDF070PK-W0
8.0TSDF080PK-W0
10.0TSDF100PK-W0
10.5TSDF105PK-W0
12.5TSDF125PK-W0
18.0TSDF180PK-W0
25.0TSDF250PK-W0

TSDHシリーズ

基板用ワンタッチスペーサー one-touch-spacer PCB用スペーサー TSDHシリーズ 基板用ワンタッチスペーサー

基板とシャーシをワンタッチで固定
基板の省スペース設計を可能にする
取付け穴φ2.5mm用

【材質】Nylon66
【RoHS】対応
【UL】94V-2

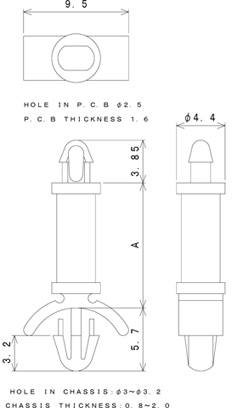

TSDHシリーズ 寸法図 ワンタッチスペーサー one-touch-spacer
【ボード穴径】φ2.5mm
【ボード板厚】1.6mm

【シャーシ穴径】φ3.0~3.2mm
【シャーシ板厚】0.8~2.0mm


高さ A(mm)型番
2.2TSDH032PK-W0
3.0TSDH048PK-W0
3.5TSDH064PK-W0
4.0TSDH079PK-W0
5.0TSDH095PK-W0
6.0TSDH111PK-W0
6.5TSDH127PK-W0
7.0TSDH143PK-W0
8.0TSDH159PK-W0
10.0TSDH170PK-W0

TSDIシリーズ

基板用ワンタッチスペーサー one-touch-spacer PCB用スペーサー TSDIシリーズ 基板用ワンタッチスペーサー

基板と基板をワンタッチで固定
基板の省スペース設計を可能にする
取付け穴φ2.5mm用

【材質】Nylon66
【RoHS】対応
【UL】94V-2

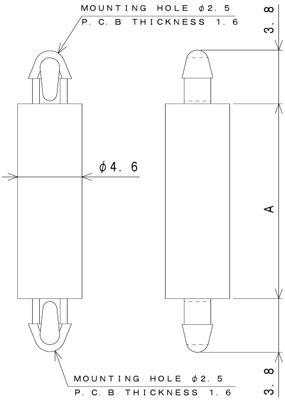

TSDIシリーズ 寸法図 ワンタッチスペーサー one-touch-spacer
【ボード穴径】φ2.5mm
【ボード板厚】1.6mm


高さ A(mm)型番
2.0TSDI020PK-W0
3.0TSDI030PK-W0
3.5TSDI035PK-W0
4.0TSDI040PK-W0
5.0TSDI050PK-W0
6.0TSDI060PK-W0
7.0TSDI070PK-W0
8.0TSDI080PK-W0
8.5TSDI085PK-W0
9.0TSDI090PK-W0
10.0TSDI100PK-W0
11.0TSDI110PK-W0
12.0TSDI120PK-W0
12.7TSDI127PK-W0
14.0TSDI140PK-W0
16.0TSDI160PK-W0
18.0TSDI180PK-W0
20.0TSDI200PK-W0
22.0TSDI220PK-W0

TSDJシリーズ

基板用ワンタッチスペーサー one-touch-spacer PCB用スペーサー TSDJシリーズ 基板用ワンタッチスペーサー

基板と基板をワンタッチで固定
基板の省スペース設計を可能にする
取付け穴φ2.5mm用

【材質】Nylon66
【RoHS】対応
【UL】94V-2
TSDJシリーズ 寸法図 ワンタッチスペーサー one-touch-spacer
【ボード穴径】φ2.5mm
【ボード板厚】1.2~1.7mm


高さ A(mm)型番
2.0TSDJ020PK-W0
3.0TSDJ030PK-W0
TSDJシリーズ 寸法図 ワンタッチスペーサー one-touch-spacer
【ボード穴径】φ2.5mm
【ボード板厚】1.6mm


高さ A(mm)型番
4.0TSDJ040PK-W0
5.0TSDJ050PK-W0
6.0TSDJ060PK-W0
6.5TSDJ065PK-W0
7.5TSDJ075PK-W0
8.0TSDJ080PK-W0
9.5TSDJ095PK-W0
10.0TSDJ100PK-W0
10.5TSDJ105PK-W0

TSDKシリーズ

基板用ワンタッチスペーサー one-touch-spacer PCB用スペーサー TSDKシリーズ 基板用ワンタッチスペーサー

基板とシャーシをワンタッチで固定
基板の省スペース設計を可能にする
取付け穴φ2.0mm用

【材質】Nylon66
【RoHS】対応
【UL】94V-2
TSDKシリーズ 寸法図 ワンタッチスペーサー one-touch-spacer
【ボード穴径】φ2.5mm
【ボード板厚】1.6mm

【シャーシ穴径】φ3.0~3.2
【シャーシ板厚】0.8~2.0mm


高さ A(mm)型番
3.2TSDK032PK-W0
4.8TSDK048PK-W0
6.4TSDK064PK-W0
7.9TSDK079PK-W0
9.5TSDK095PK-W0
11.1TSDK111PK-W0
12.7TSDK127PK-W0
14.3TSDK143PK-W0
15.9TSDK159PK-W0
17.0TSDK170PK-W0

TSSAシリーズ

基板用ワンタッチスペーサー one-touch-spacer PCB用スペーサー TSSAシリーズ 基板用ワンタッチスペーサー

基板をワンタッチで固定
片側取付穴不要

【材質】Nylon66
【RoHS】対応
【UL】94V-2

TSSAシリーズ 使用例 ワンタッチスペーサー one-touch-spacer

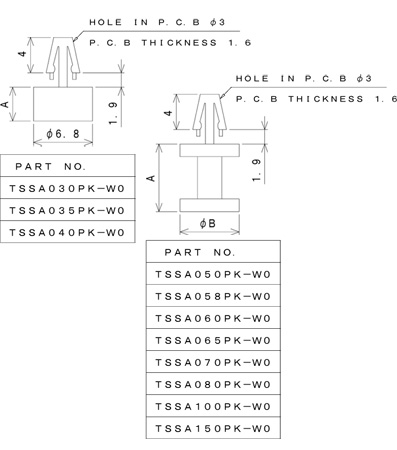

TSSAシリーズ 寸法図 ワンタッチスペーサー one-touch-spacer
【ボード穴径】φ3.0mm
【ボード板厚】1.6mm


高さ A(mm)外径φB(mm)型番
3.0-TSSA030PK-W0
3.5-TSSA035PK-W0
4.0-TSSA040PK-W0
5.0φ6.0TSSA050PK-W0
5.8φ6.9TSSA058PK-W0
6.0φ6.8TSSA060PK-W0
6.5φ6.0TSSA065PK-W0
7.0φ6.0TSSA070PK-W0
8.0φ6.8TSSA080PK-W0
10.0φ6.8TSSA100PK-W0
15.0φ6.0TSSA150PK-W0

TSSBシリーズ

基板反り防止用スペーサー spacer PCB用スペーサー TSSBシリーズ 基板反り防止用スペーサー

基板の反り防止に

【材質】Nylon66
【RoHS】対応
【UL】94V-2

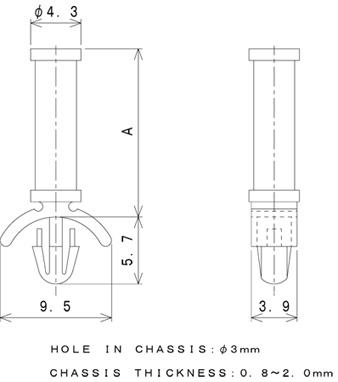

TSSBシリーズ 寸法図 基板反り防止用スペーサー spacer
【シャーシ穴径】φ3.0mm
【シャーシ板厚】0.8~2.0mm


高さ A(mm)型番
3.2TSSB030PK-W0
4.8TSSB050PK-W0
6.4TSSB060PK-W0
7.9TSSB080PK-W0
9.5TSSB090PK-W0
11.0TSSB110PK-W0
12.0TSSB120PK-W0
14.0TSSB140PK-W0
15.0TSSB150PK-W0
17.0TSSB170PK-W0
19.0TSSB190PK-W0
20.0TSSB200PK-W0

TSSCシリーズ

基板用ワンタッチスペーサー one-touch-spacer PCB用スペーサー TSSCシリーズ 基板用ワンタッチスペーサー

基板をワンタッチで固定
片側取付穴不要

【材質】Nylon66
【RoHS】対応
【UL】94V-2

TSSCシリーズ 寸法図 ワンタッチスペーサー one-touch-spacer
【ボード穴径】φ3.0mm
【ボード板厚】1.2~1.6mm


高さ A(mm)型番
2.0TSSC020PK-W0
2.5TSSC025PK-W0
2.7TSSC027PK-W0
3.0TSSC030PK-W0
3.2TSSC032PK-W0
3.5TSSC035PK-W0
4.0TSSC040PK-W0
4.5TSSC045PK-W0
5.0TSSC050PK-W0
5.5TSSC055PK-W0
6.0TSSC060PK-W0
6.5TSSC065PK-W0

TSPAシリーズ

基板用ワンタッチスペーサー one-touch-spacer PCB用スペーサー TSPAシリーズ 基板用ワンタッチスペーサー

基板を板金にワンタッチで固定(ネジ不要)

【材質】Nylon66
【RoHS】対応
【UL】94V-2

TSPAシリーズ 使用例 ワンタッチスペーサー one-touch-spacer

TSPAシリーズ 使用例 ワンタッチスペーサー one-touch-spacer

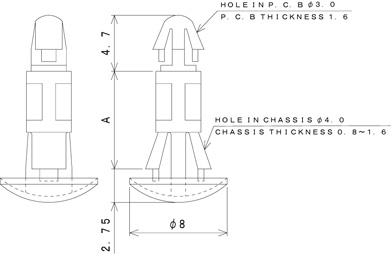

TSPAシリーズ 寸法図 ワンタッチスペーサー one-touch-spacer
【ボード穴径】φ3.0mm
【ボード板厚】1.6mm

【シャーシ穴径】φ4.0mm
【シャーシ板厚】0.8~1.6mm


高さ A(mm)型番
2.5TSPA025PK-W0
3.0TSPA030PK-W0
4.0TSPA040PK-W0
5.0TSPA050PK-W0
6.0TSPA060PK-W0
7.0TSPA070PK-W0
8.0TSPA080PK-W0
9.0TSPA090PK-W0
10.0TSPA100PK-W0
12.0TSPA120PK-W0
14.0TSPA140PK-W0
16.0TSPA160PK-W0

PSP3シリーズ

M3用スペーサー M3spacer スペーサー 落ちないスペーサー 抜けないスペーサー 落下しないスペーサー  PSP3シリーズ 抜け止めツメ付き M3ネジ用のスペーサー

スペーサーのネジ穴内の小さなツメに引っ掛かるので、
基板を裏返して取り付ける際などに、ネジやスペーサーが落下せず、作業効率が上がります。
軽微な引っ掛かりで、真っすぐ抜き差し可能。貫通タイプ。

【材質】Nylon66
【RoHS】対応
【UL】94V-2

PSP3シリーズ 使用例 M3用スペーサー M3spacer スペーサー

PSP3シリーズ 使用例 M3用スペーサー M3spacer スペーサー

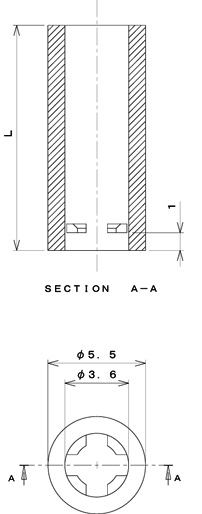

 PSP3シリーズ 寸法図 M3用スペーサー M3spacer スペーサー
長さ L(mm)型番
2.0PSP302APK-W0
3.0PSP303APK-W0
4.0PSP304APK-W0
5.0PSP305APK-W0
6.0PSP306APK-W0
7.0PSP307APK-W0
8.0PSP308APK-W0
9.0PSP309APK-W0
10.0PSP310APK-W0
12.0PSP312APK-W0
14.0PSP314APK-W0
15.0PSP315APK-W0
20.0PSP320APK-W0
25.0PSP325APK-W0
30.0PSP330APK-W0

TSP2シリーズ

M2用スペーサー M2spacer スペーサー TSP2シリーズ M2ネジ用のスペーサー

M2ネジ用のスペーサー

【材質】Nylon66
【RoHS】対応
【UL】94V-2

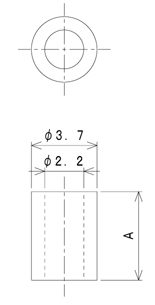

 TSP2シリーズ 寸法図 M2用スペーサー M2spacer スペーサー
長さ L(mm)型番
1.8TSP2018PK-W0
2.0TSP2020PK-W0
2.5TSP2025PK-W0
3.0TSP2030PK-W0
3.2TSP2032PK-W0
4.0TSP2040PK-W0
4.3TSP2043PK-W0
5.0TSP2050PK-W0
5.3TSP2053PK-W0
6.0TSP2060PK-W0
7.0TSP2070PK-W0
8.0TSP2080PK-W0
9.0TSP2090PK-W0
9.5TSP2095PK-W0
10.0TSP2100PK-W0
11.0TSP2110PK-W0
12.0TSP2120PK-W0
13.0TSP2130PK-W0
14.0TSP2140PK-W0
15.0TSP2150PK-W0
16.0TSP2160PK-W0

TSP26シリーズ

M2.5用スペーサー M2.6用スペーサー M2.5spacer M2.6spacer スペーサー TSP26シリーズ M2.5、M2.6ネジ用のスペーサー

M2.5とM2.6ネジ用のスペーサー

【材質】Nylon66
【RoHS】対応
【UL】94V-2
 TSP26シリーズ 寸法図 M2.5用スペーサー M2.6用スペーサー M2.5spacer M2.6spacer スペーサー
長さ L(mm)型番
2.0TSP2602PK-W0
3.0TSP2603PK-W0
4.0TSP2604PK-W0
5.0TSP2605PK-W0
6.0TSP2606PK-W0
7.0TSP2607PK-W0
8.0TSP2608PK-W0
9.0TSP2609PK-W0
10.0TSP2610PK-W0
11.0TSP2611PK-W0
12.0TSP2612PK-W0
13.0TSP2613PK-W0
14.0TSP2614PK-W0
15.0TSP2615PK-W0
16.0TSP2616PK-W0




ご購入について

お見積、ご購入については、テクノベインズまでお問い合わせ下さい。

スペーサー製品お取扱いパーツショップ様 [敬称略]
以下の店舗様にて、弊社スペーサー製品をお取り扱いいただいております。
販売価格や在庫状況につきましては、各店舗様まで直接お問い合わせください。

マルツパーツ館  全国12店舗
※スペーサー製品をお取り扱いいただけますパーツ店舗様募集中です。


ご注意

本製品を用いた事による、取り付けた機器への直接・間接的な損害などは一切保証いたしません。
本製品は消耗部材であり、耐久性を要する用途や生命に影響する医療機器などにはご使用いただけません。
