KB950シリーズ

KB950PS,KB950AT プログラマブルキーボード
 本製品は、メーカー生産が終了いたしました。(2006/11/29)

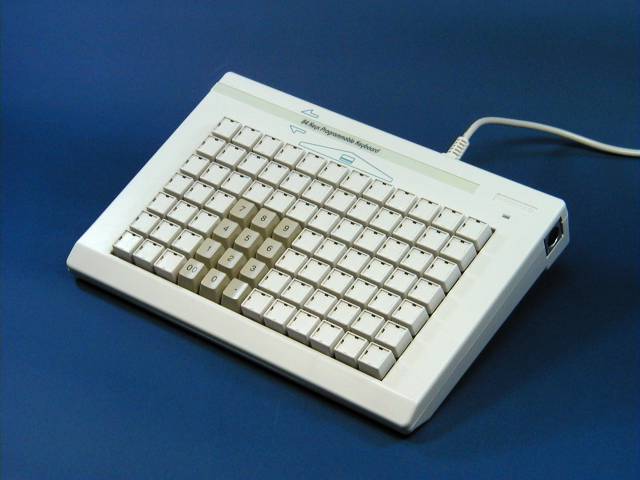

kb950bb.jpg (30687 バイト)KB950は、レジや各種制御など専用キーボードとしてカスタマイズできるDOS/Vパソコン用キーボードです。
一般的なパソコン用キーボードと異なり、キーレイアウトを自由に設定できます。幅広い分野において使いやすいキーボードです。

  • PCキーボードコンパチブルインターフェース採用

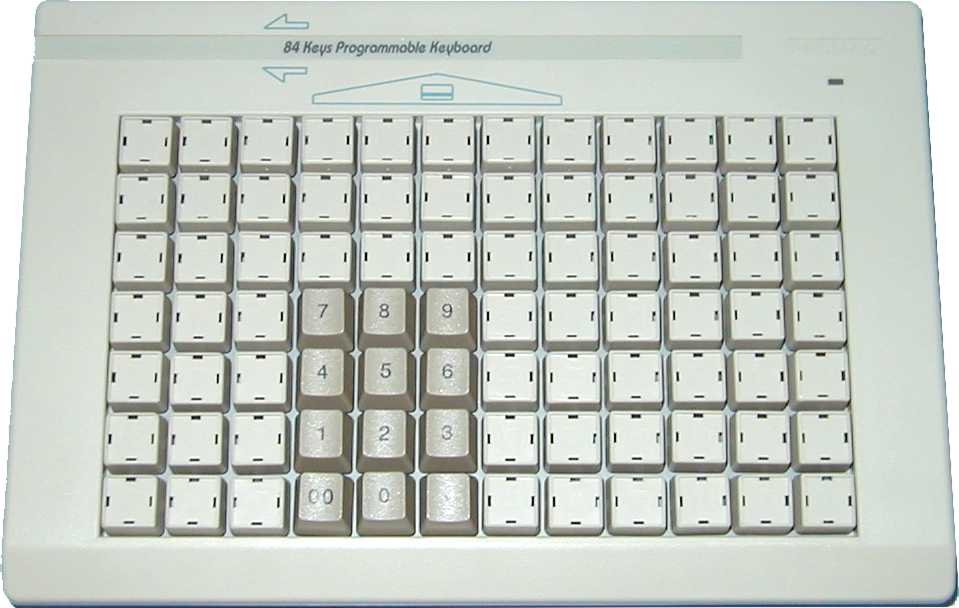

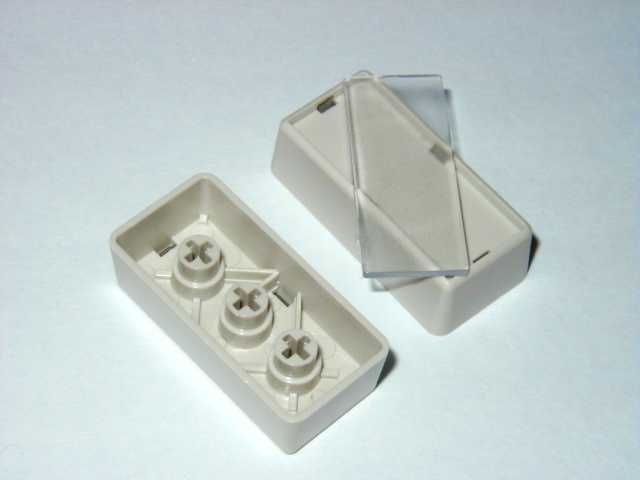

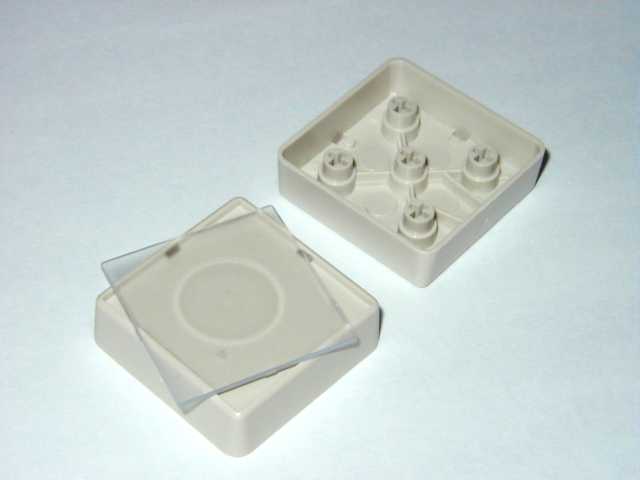

  • 84キー入力。連続キーキャップに変更することで、1×2や2×2の大きなキートップを使用する事もできます。

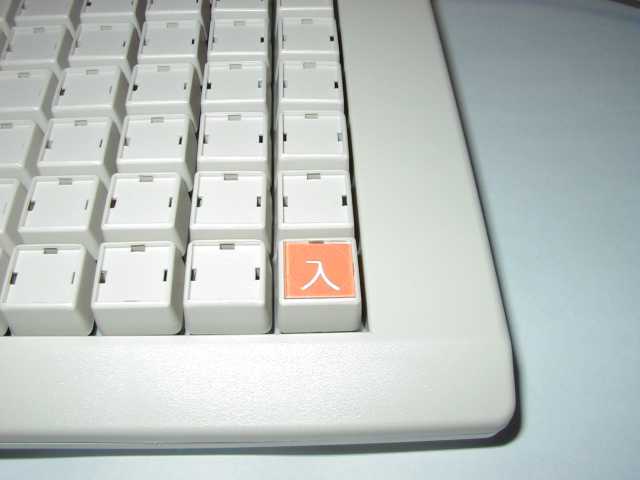

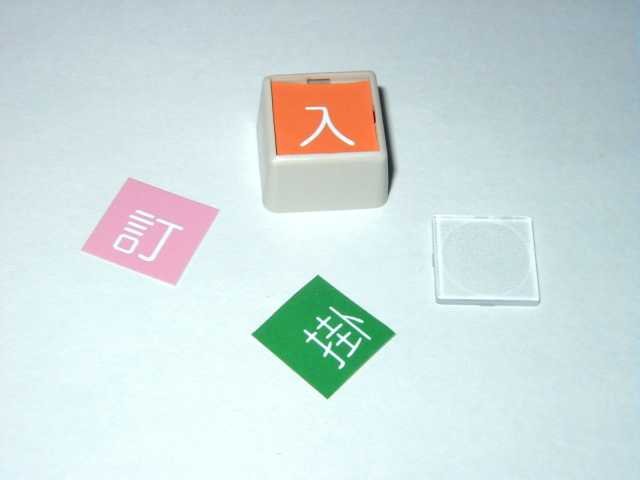

  • 高級感がある、つや消しの専用透明プレートを用いたクリアキャップ式のキートップにより、プリンタ等で作成した商品名や動作コマンドのオーバーレイをキーに差し込むことができます。
  • ATタイプのキーボードを連結接続して使用できます。
  • キースイッチそれぞれに、最大21キー動作(63キーコード)までの割り当て(キーマクロ)が設定可能です。
  • 連結接続したキーボードから、キー割り当て入力が行えます。
    (外部キーボードを接続する場合、5PinDINキーボードもしくは5PinDIN<->6PinMiniDIN変換コネクタをご使用ください。)
  • キー割り当ての記憶装置として不揮発性メモリを採用しています。電気的書き込みができるので、部品交換無しで何回でもキーの文字再割り当てができます。
  • キー割付変更の書き込み装置として、Windows(DOS/V)パソコンを使用するため、特別な専用書込装置を別途購入することは必要ありません。(Windowsからキー設定できます。)(Desktopパソコンのみ。)

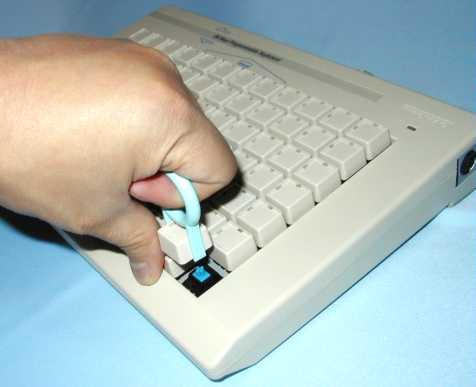

  • キースイッチには業界で定評のある高性能チェリータイプのメカニカルキースイッチ採用しています。使用頻度が高く、接点寿命を超えても単独でのキースイッチ交換が可能です。

プログラマブルキーボードについては、こちらのQ&Aをご覧ください。

製品名 KB950PS KB950AT
パソコン接続用コネクタ MiniDIN 6Pin(KB950PS) 標準DIN 5Pin(KB950AT)
キースイッチ チェリータイプ メカニカルキースイッチ







接点抵抗値値 最大200mΩ標準25mΩ
キーバウンス時間 5mS以下
設計接点寿命 2000万回
キー作動力 60±20g(1×1キー)
キーピッチ 19.05mm
キーストローク 4mm
キー数 84キー
プログラム設定 各キー 最大63キーコード※1
ロールオーバー 疑似Nキーロールオーバー
外部キーボード
接続用コネクタ
PC-AT標準DIN 5Pin ;
(KB950PS,PC950ATとも)
電気供給方法 キーボードコネクタより供給
消費電力 5VDC最大150mA
動作温度 5〜45℃
保存温度 -10〜60℃
湿度 10〜90%(結露なき事)
寸法 W290×L195×H42(mm)






※1 PC-ATインターフェースでは、キーボードから1文字を出力する場合、複数のキーコードを組み合わせて出力します。通常の英数などのキーの場合、キーを1回押した時点で1つのキーコードを発生し、キーを離した時点で2つのキーコードを発生します。KB950では1つのキーに割り当てられる最大文字数はキーコードの組み合わせにより変化します。シフトキーなどを使用すると、各キーを押したことでキーコードを発生しますので、設定できる文字数としては21文字より少なくなります。

ご注意

プログラムモードのご注意

本キーボードは、キーコードの割付をキーボードインターフェース(PS/2)からの出力により書き込み(プログラム)します。
PCによっては、キーボードインターフェースへの入力は可能であっても、キーボードへの出力が正しく行えない機種がございます。
キーボードへの出力が正しく行えない機種では、キーコード割付は行えません。
初めてご購入される場合は、KB20A/KB58A/KB840などプログラムモード用に専用シリアルポートを備えたキーボードを御使用いただくことを推奨いたします。

ノートパソコンへの接続について

ノートパソコンは特殊なキーボードインターフェースを用いている場合があります。それらは内部仕様であるため、同じ機種でも異なったり、またその仕様は公表されておりませんので、KB950ではノートパソコンに対応しておりません。

Windows2000SP3での問題点

Windows2000にServicePack3(SP3)を適用した環境で、2002年11月以前に出荷のキーボード付属のキー割付ソフトをインストールすると問題が発生することがあります。
お手数ですが上記以前にお買いいただきましたお客様は、同問題に対応したドライバを組み込みましたキー割付プログラムをダウンロードの上ご使用ください。
詳細はWindows2000 SP3での障害(WinDriver)をご覧ください。
(2002/11/12)


ご購入・在庫について

本製品はメーカー製造は終了に伴い、販売終了となりました。(2006/11/29)

下記オプションにつきましては弊社標準在庫商品です。

  • 2倍キートップKTPB12(1セット10個入り)
  • 縦 横倍キートップKTPB22(1セット10個入り)
  • ブランク用ダミーキーKTPBDMY11(1セット10個入り)



製品展示について

本製品は弊社ショースペースにて展示しております。



参考情報:


印刷用カタログ

ご注意とお願い:
バーコードスキャナ・プログラマブルキーボードなど、PS/2やUSBインターフェースによりキーボード接続する機器は、すべてのパソコンで動作するとは限りません。
PS/2インターフェースについては仕様として明確な規格がないため、PCによりインターフェースの設計基準が異なります。
USB HIDインターフェースの場合、リピートなどの機能はOS側で処理されるために、OSが異なる場合、動作結果が異なります。
また、OS、BIOSなどソフトウェア、ハードウェアや電源の条件などによって、動作状況は異なります。
弊社ではモデルにより評価機をお貸し出ししております。あらかじめ動作確認くださいますようお願いいたします。

本カタログ記載事項は、予告無く変更されることがあります。また記載されているメーカ公表の性能参考値は工場出荷時の代表的な値または設計時の値をあらわすもので、製品個々の性能を保証するものではありません。
