X-Keys プログラマブルキーボード
KB58Pシリーズ : KB58P-PS
KB20Pシリーズ : KB20P-PS

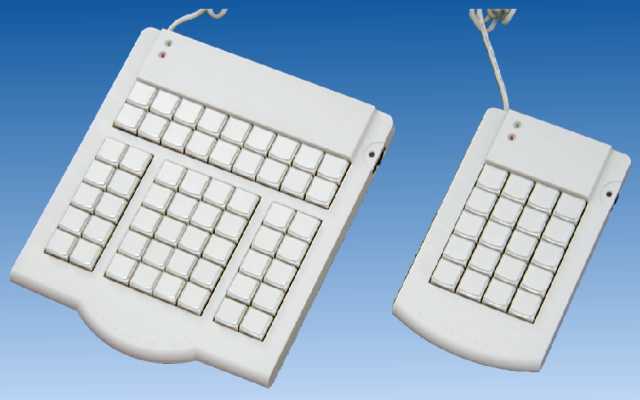

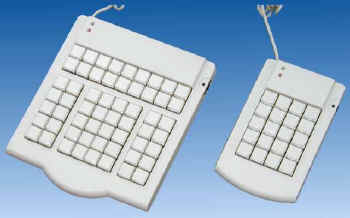

KB58and20.jpg (19830 バイト) X-Keysプログラマブルキーボードは、一般的なパソコン用キーボードと異なり、キーレイアウトを自由に設定できます。レジや各種制御装置、CADコンソールなど幅広い分野で専用キーボードとして使用できるWindowsパソコン用キーボードです。

  • PCキーボードコンパチブルインターフェース採用[KB**P-PS]
  • 58キー入力[KB58P]、20キー入力[KB20P]
  • 縦および横に連続したキーキャップに変更することで、大きなキートップを使用する事もできます。(1×2キートップ1個、2×1キートップ1個、キートップ引抜き冶具付属) (別売り 2×2キートップ)
  • 専用クリアキャップ式のキートップにより、プリンタ等で作成した商品名や動作コマンドのオーバーレイをキーに差し込むことができます。
  • 5PinDIN / 6PinMini-DIN両接続コネクタを採用。PC-ATタイプおよびPS/2どちらのキーボードでも連結接続して使用できます。[KB**P-PS]
  • キースイッチそれぞれに、9キーコード。さらにキーボード全体で最大915キーコードの割り当て(キーマクロ)が可能です。※1
  • 右サイドのプログラムスイッチを有効にすると、動作中にキープログラムができます。[プログラムによりプログラムスイッチの動作を禁止することもできます。]
  • 本キーボードと連結接続したフルキーボードから、キー割り当て入力が行えます。
  • キー割り当ては2レイヤ使用でき、レイヤを切り替えることで2通りのキーテーブルが使用できます。
  • ページ切り替えを行うためのキーは、58キーの中のいずれの位置でも割り付け定義できます。
  • キー割り当てのページ切り替えキーは、押すごとにページが切り変わるトグル動作/押している間のみページが切り替わるシフト動作のいずれかを設定ができます。(左上LEDで現在のページを表示)
  • 特殊なパターンとして、キーを押/離(Make/Break)で異なるコード発生ができます。
  • キー割り当ての記憶装置として不揮発性メモリを採用しています。電気的書き込みができるので、部品交換無しで何回でもキーの文字再割り当てができます。
  • キー割付変更の書き込み装置として、Windowsパソコンを使用するため、特別な専用書込装置を別途購入することは必要ありません。(Desktopパソコンのみ。ノートパソコンからは書き込みできない場合があります。)
  • キースイッチには業界で定評のある高性能チェリータイプのメカニカルキースイッチ採用しています。使用頻度が高く、接点寿命を超えても単独でのキースイッチ交換が可能です。

WIndows版書き込みプログラムについて

現在、Windows版書き込みプログラムにつきまして、Windows2000及びWindowsMeにおいて、書き込みが正常に行われず、キーボードの内部IDを書き換えてしまう現象が報告されました。現在開発メーカーに調査依頼を行っております。パソコンから書き込みを行う場合は、Windows98/95をご使用ください。


項目 仕様
パソコン接続用コネクタ MiniDIN 6Pin / DIN 5Pin [KB**P-PS]
キースイッチ チェリータイプ メカニカルキースイッチ
キースイッチ寿命 2000万回
キー数 20キー[KB20P-**]
58キー[KB58P-**]
プログラム設定 基本:各キー9キーコード※1
拡張:キーボード全体で合計915キーコード
ロールオーバー 疑似Nキーロールオーバー
外部キーボード接続用コネクタ DIN 5Pin/Mini DIN 6Pin [KB**P-PSのみ]
電気供給方法 パソコンコネクタより供給
消費電力 5VDC最大15mA
動作温度 5〜45℃
保存温度 -10〜60℃
湿度 10〜90%(結露なき事)
本体サイズ W108×D177×H37(mm) 280g[KB20P-**]
W200×D230×H42(mm) 820g[KB58P-**]


※1
PC-ATインターフェースでは、通常のキーの場合、キーを1回押した時点(Make)で1つのキーコードを発生し、キーを離した時点(Break)で2つのキーコードを発生します。機能キーなどによっては、1回に3キーコードより多くのキーコードを発生するキーもあります。キーボード全体で915キーコードまでの記録ができます。シフトキーなどを使用すると、各キーを押したことでキーコードを発生しますので、設定できる文字数としては少なくなります。


日本語マニュアル、テンキー(0,1,2,3,4,5,6,7,8,9)キートップ、キートップ引き抜き冶具付属



情報 :

KB20P-PS, KB58P-PSは接続及び動作確認用無料貸出しを行っております。

印刷用パンフレット

ご注意とお願い:
バーコードスキャナ・プログラマブルキーボードなど、PS/2やUSBインターフェースによりキーボード接続する機器は、すべてのパソコンで動作するとは限りません。
PS/2インターフェースについては仕様として明確な規格がないため、PCによりインターフェースの設計基準が異なります。
USB HIDインターフェースの場合、リピートなどの機能はOS側で処理されるために、OSが異なる場合、動作結果が異なります。
また、OS、BIOSなどソフトウェア、ハードウェアや電源の条件などによって、動作状況は異なります。
弊社ではモデルにより評価機をお貸し出ししております。あらかじめ動作確認くださいますようお願いいたします。

本カタログ記載事項は、予告無く変更されることがあります。また記載されているメーカ公表の性能参考値は工場出荷時の代表的な値または設計時の値をあらわすもので、製品個々の性能を保証するものではありません。
