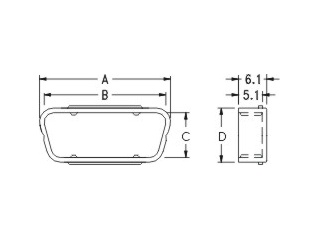

D-Sub(ディーサブ)コネクタキャップ 寸法図

商品名 用途 A B C D
D9MCAPK-I0 D-Sub 9Pin オス用 20.0 18.0 9.4 11.8
D9FCAPK-I0 D-Sub 9Pinメス/D-Sub Mini 15Pinメス用 18.5 16.5 7.8 10.2
D15MCAPK-I0 D-Sub 15Pin オス用 28.2 26.4 9.4 11.8
D15FCAPK-I0 D-Sub 15Pin メス用 26.8 24.8 7.8 10.2
D25MCAPK-I0 D-Sub 25Pin オス用 42.0 40.0 9.4 11.8
D25FCAPK-I0 D-Sub 25Pin メス用 40.6 38.6 7.8 10.2



単位(mm)

 コネクタ 保護キャップ
