DWS48MRS-2
シリアル接続キャッシュドロワ
本体製造:台湾, ソフトウェア:テクノベインズ

DWS48MRS-2の新規ご注文の受付は終了しました。
新規でのご発注の場合、新商品DWB48MRS-2をご利用ください。
(2003/12/10)

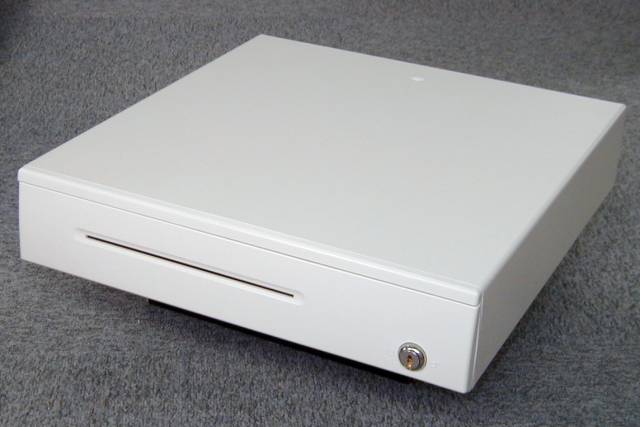

  • dws48msw_close_frontungle.jpg (26668 バイト)DWS48MRS-2はパソコンのRS232シリアルインターフェースに接続して使用するキャッシュドロワです。
  • シリアルポートから信号を送ることで、トレイを開くことができます。
  • USBコンバータが付属したDWS48MRS-2/USBモデルもございます。
  • コインや紙幣のサイズは調整可能なトレイを採用しています。
  • 前面スリットからドロワを閉じた状態でコイントレイの下へ紙幣を入れることができます。

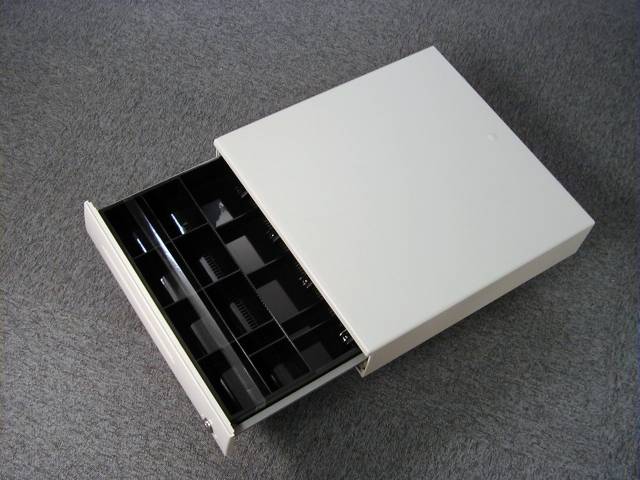

開いたところ

製品名 DWS48MRS-2 DWS48MRS-2/USB
紙幣 4ブロック(調整可能) 予備仕切り1枚、札押さえ1個付属
貨幣 8ブロック(前列固定、後列調整可能) 予備仕切り1枚付属
貨幣トレイ 分離可能
寸法 410mm
奥行き 425mm
高さ 95mm
質量 本体 約7kg
インターフェース RS232 簡易シリアル  USB1.1(USB232-00)
接続コネクタ ドロワ背面 Dsub 9Pin メス
ケーブル付属(9Pin オス-メス)ストレート結線
電源 ACアダプタ付属
本体色 アイボリー
強制開放 付属の鍵による
2個付属
左:ロック、中央(鍵が縦状態):PC制御、右:強制オープン
その他 前面紙幣スリットつき

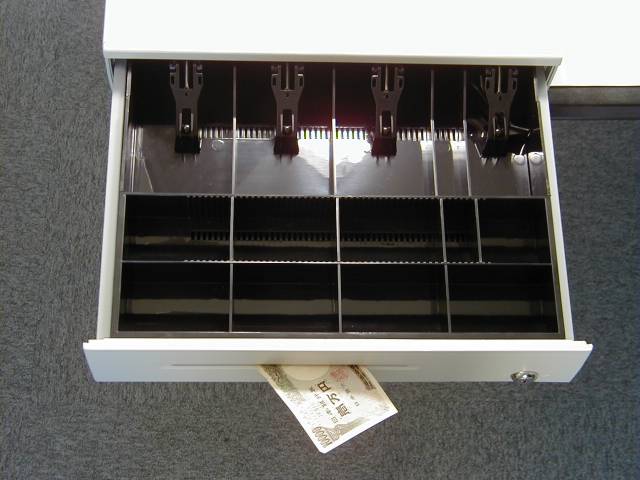

ドロワ内部トレイ

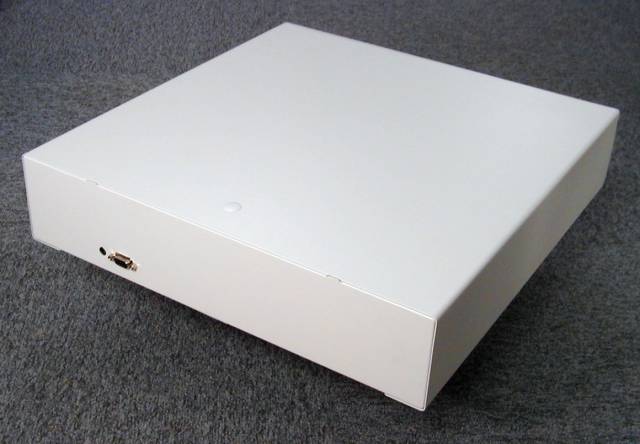

背面



トレイ調整

tray_adjust1.jpg (30165 バイト) tray_adjust2.jpg (17018 バイト) tray_adjust3.jpg (13548 バイト) tray_adjust4.jpg (13987 バイト)

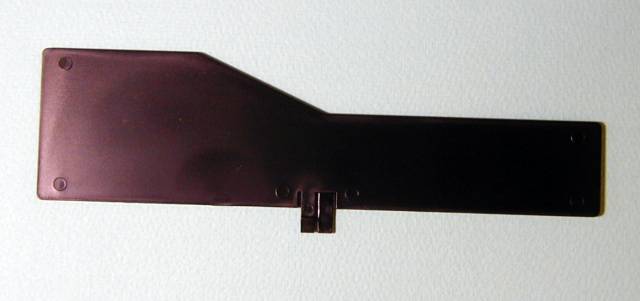

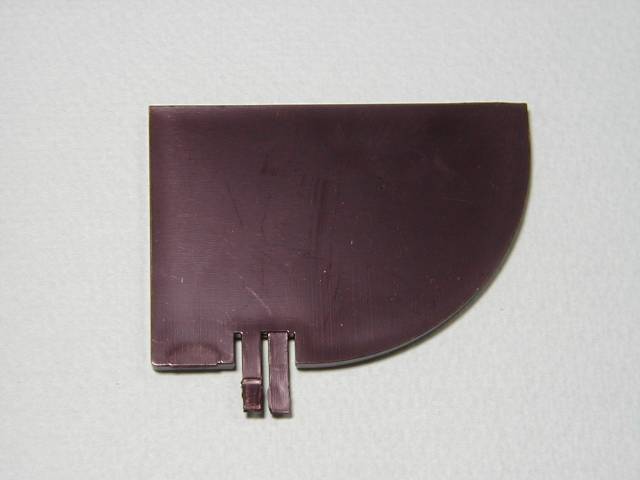

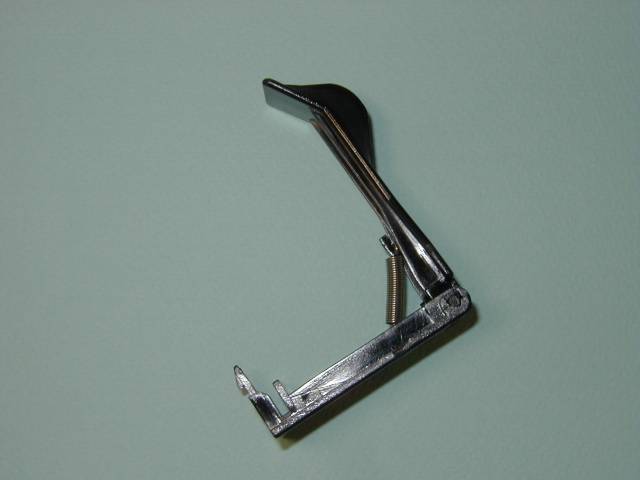

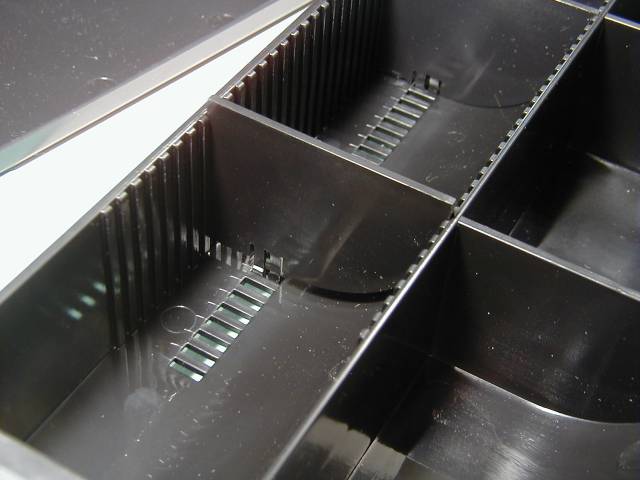

コイントレイの仕切りを持ち上げる コイン仕切り 紙幣仕切り 紙幣押さえバー

コイントレイの後列(前列は固定)及び札入れ部仕切り、紙幣押さえは幅の調整可能です。
仕切りを移動することで、使いやすいサイズに調整することができます。
仕切りやバーは、ラッチ付きのはめ込み式ですので、特別な工具無しで変更ができます。
コイン仕切り、紙幣仕切り、紙幣押さえバーは1個予備が付属しています。



コイントレイ

コイントレイは紙幣トレイから分離できます。

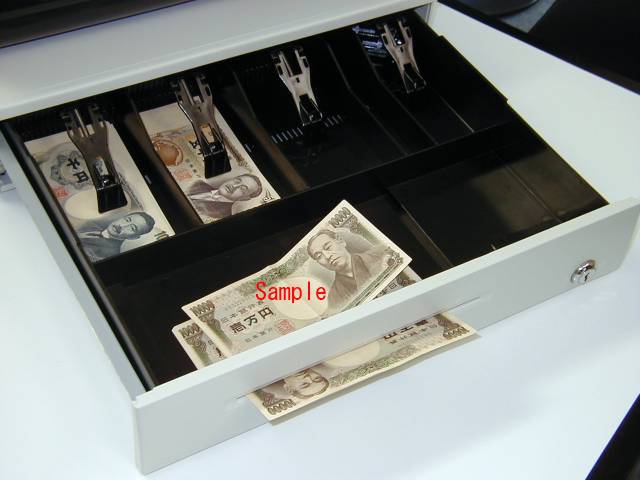

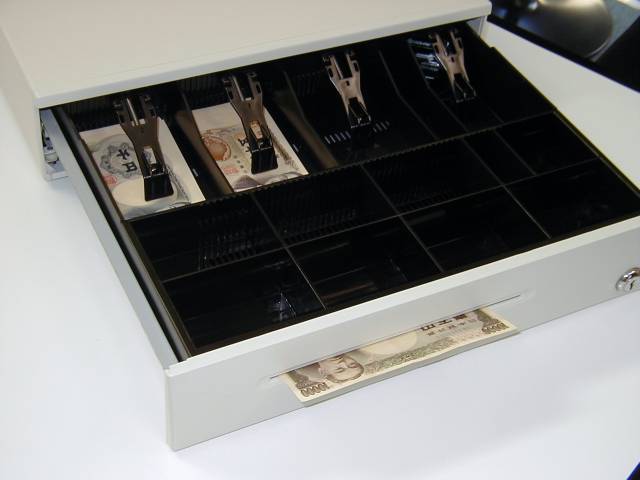

ドロワ前面スリット

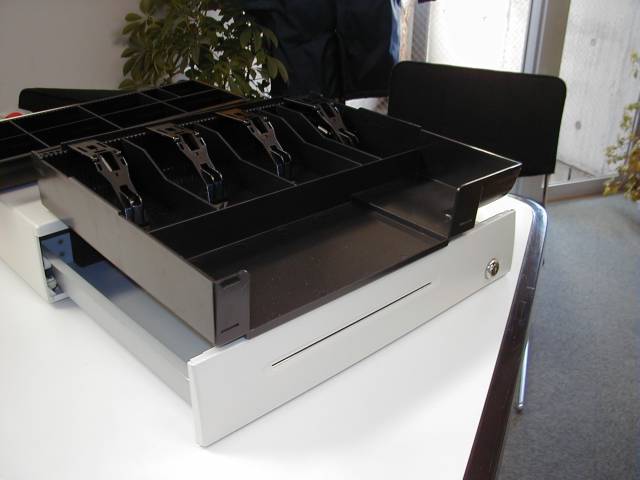

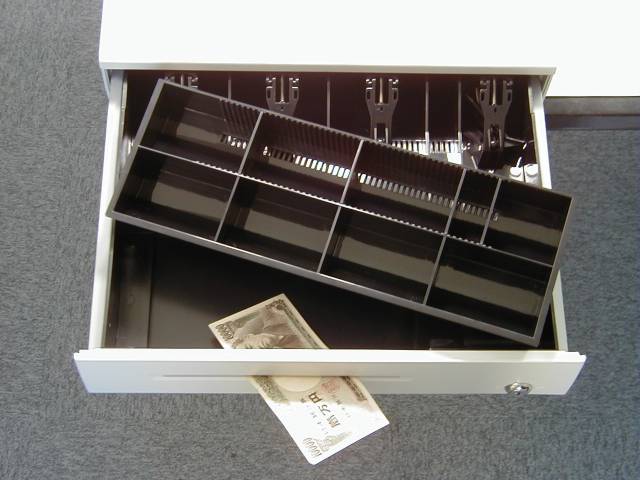

前面スリットはコイントレイ下につながっています。 コイントレイをはずしたところ トレイをはずし、上に重ねたところ。手前が切り欠き部分がスリット裏に接する。

ドロワ前面スリットはコイントレイ下に直結しています。
たくさんの紙幣をコイントレイ下に入れてドロワを使用した場合、お札の厚みでコイントレイが持ち上がり、開閉時トラブルを発生することがあります。コイントレイ下をご使用される場合、たくさんの紙幣などを入れないよう、充分にご注意ください。



ソフトウェア

本製品は、Windowsパソコンからオープンできるユーティリティソフトウェアが付属しています。
また、マニュアルにはVisual Basicから使用できるサンプル添付されております。

DWS48MRS-2では付属ユーティリティソフトウェア DrawerOpen V1.1以降をご使用ください。

データベースソフトなど、外部プログラムの実行ができるアプリケーションからこの添付ユーティリティを呼出(EXEを起動)しますと、ドロワをオープンすることができます。



パソコン接続ケーブルについて

Windowsパソコンへ接続するケーブル1本が付属しています。
カウンターテーブル等に組み込むなど、付属ケーブルで長さが足りない場合、市販のRS232用ストレートケーブルがご使用になれます。

付属接続ケーブル 配線情報
Dsub9Pin オスーメス ケーブル長約180cm
全芯結線 ストレート結線

参考 : 通信ケーブル情報

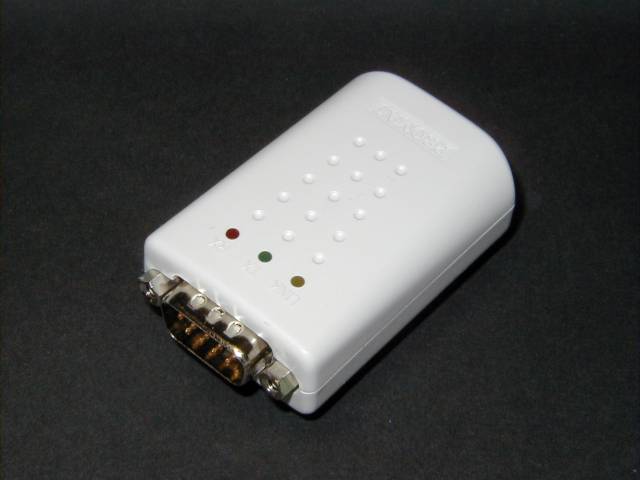

DWS48MRS-2/USBモデルは、シリアルインターフェースのDWS48MRS-2にUSBインターフェースコンバータ(USB232-00)が付属します。
USB232-00をご使用いただくことで、ノートパソコンなどUSBインターフェースしかない環境でも本キャッシュドロワをご使用いただくことができます。シリアルインターフェースのDWS48MRS-2をご購入後、ご使用環境が変更された場合にUSB232-00を後から別途ご購入いただくこともできます。



日本国内用ACアダプタ(DV1250J) 12V500mA が1個付属しています。
(ACアダプタは変更される場合があります。)
+12V 500mA DCストレートプラグ 外形5.5φ内径2.1φ センタープラス
電源ケーブル長さ 185cm



Q&A

Q.DWS48MRS-2とDWS48MRSとの違いは?

A.シリアルインターフェースが変更されました。
接続コネクタ及び接続ケーブルが変更されました。
ソフトコントロール仕様が変更されていました。
ドロワシャーシ及びトレィはDWS48MRSとDWS48MSWは共通です。

Q.開閉プログラムは従来(DWS48MRS)から変更する必要があるの?

付属ユーティリティはDWS48MRS-2に対応した新しいバージョンのものが付属しています。使用方法は従来と同じです。
添付資料(サンプルプログラム)を参照いただき、ご自分でドロワ開閉コマンドを作成された場合、インターフェースが変更されていますので下記をご確認ください。
サンプルをご参照いただきプログラムをおつくりいただいた場合、多くのケースではそのまま使用できますが、プログラムの作り方によっては一部正しく動作しない場合もございます。詳細はDWS48MRS製品変更情報をご覧ください。



在庫について

下記モデルにつきましては弊社標準在庫商品です。  新規での受注は終了しました。新商品DWB48MRS-2をご利用ください。
ただし、ご注文台数や出荷状況により在庫切れの場合もございますので、お急ぎの場合はあらかじめご確認ください。

  • DWS48MRS-2
  • DWS48MRS-2/USB

製品展示について

本製品は弊社ショースペースにて展示しております。



参考



本カタログ記載事項は、予告無く変更されることがあります。また記載されているメーカ公表の性能参考値は工場出荷時の代表的な値または設計時の値をあらわすもので、製品個々の性能を保証するものではありません。
