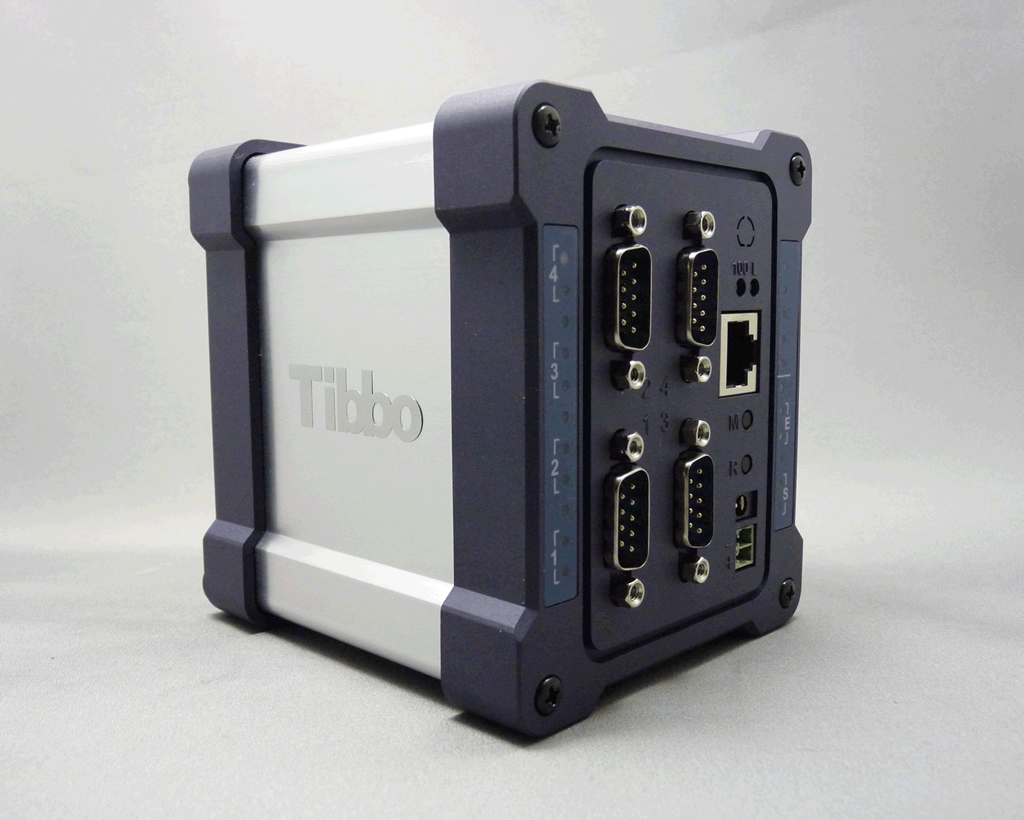

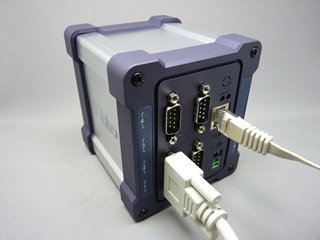

Tibbo DS1000は10/100Base-T EtherNetのLANに接続し、ネットワークから最大4台のシリアル機器を直接コントロールすることができます。またDS1000は耐塵、防水規格であるIP68に対応しており、環境条件の厳しい場所での使用が可能です。
|
| |
|
マルチポートコントローラ
DS1000 |
 |
| |

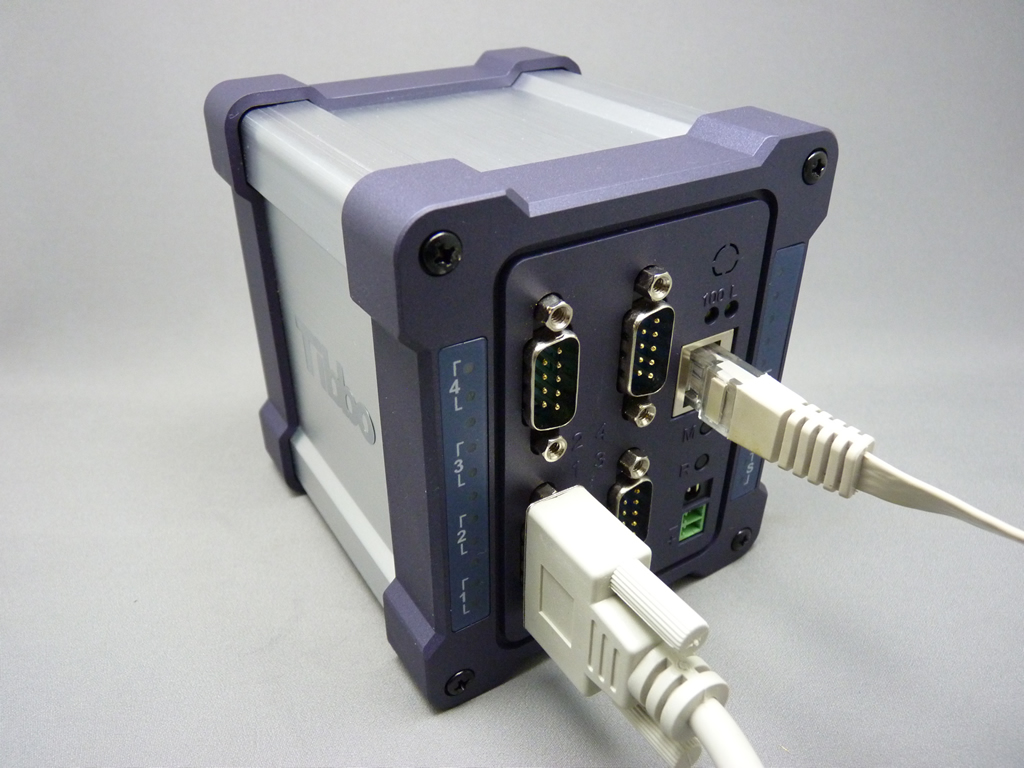

■仮想COMで簡単な接続

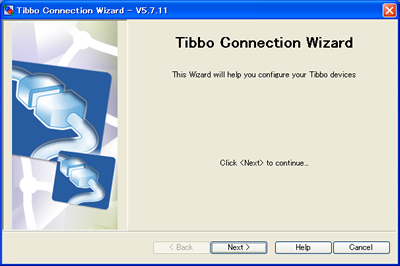

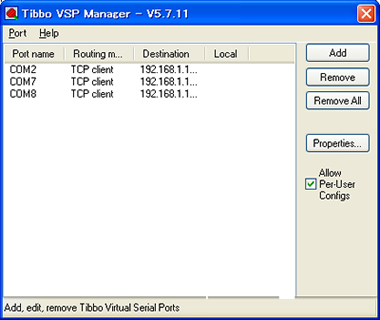

本製品はPCのLANポートに接続し、Tibbo Device Server Toolkitに含まれている「VSP Manager」により設定を行うことで、仮想COMポートによりPCのシリアルポートとして使用できます。
またプログラムを作成することで、LANポートからの送受信も比較的簡単に行えます。
 |
|
|
| |
|
|

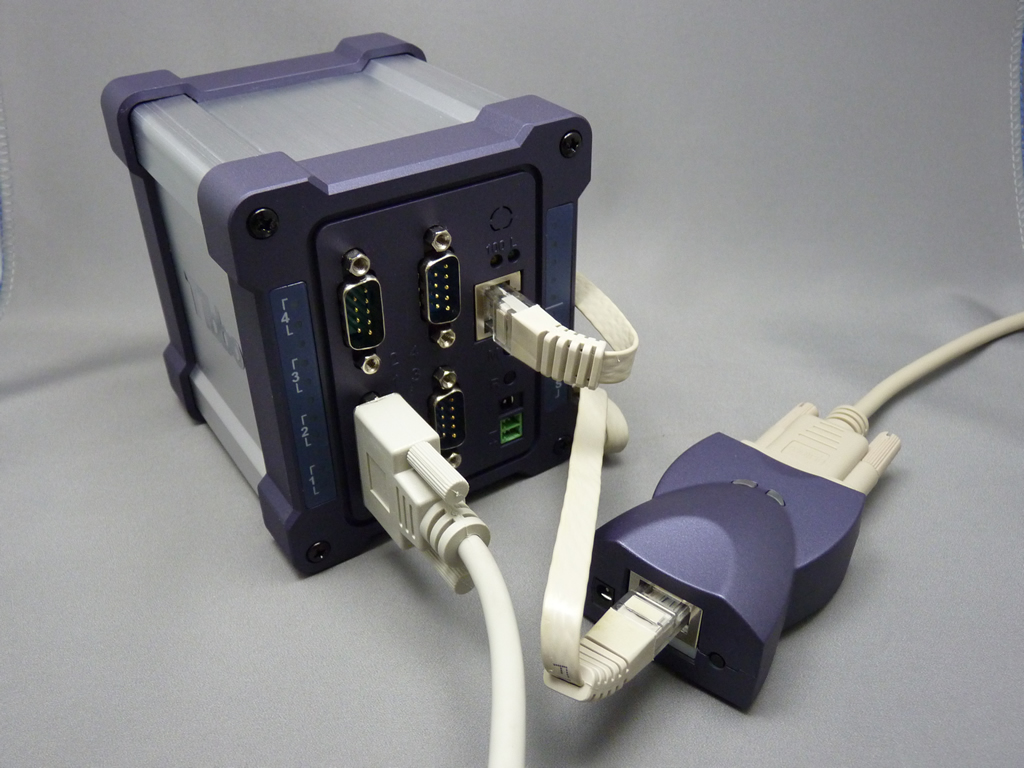

■仮想シリアルケーブルとして使用

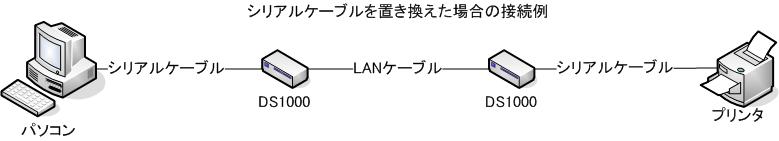

2台のDS1000、またはDS1000と弊社取り扱いのDS203をHub経由でLAN接続するか、または直接LANクロスケーブルで接続することで、仮想シリアルケーブルとしてPCからシリアル機器を直接コントロールすることができます。
仮想シリアルケーブルとして使用する場合、Tibbo
Device Server Toolkitにより設定を行ってからの使用となります。
|
 |

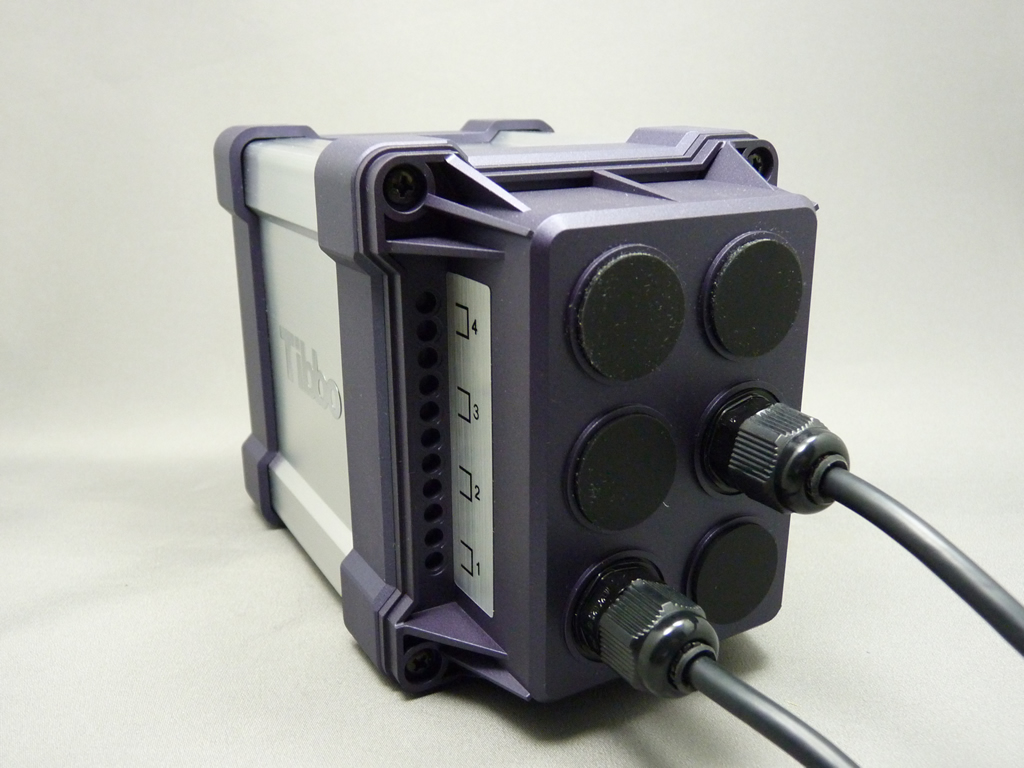

| ■IP68に対応した耐塵、防水性能
付属のカバーをDS1000に装着することにより、耐塵、防水規格のIP68に対応します。
粉塵や埃が多い場所や水が掛かりやすい場所など、環境条件の厳しい場所での使用が可能です。
※ケーブルシールドカバーは付属しておりますが、ケーブル接続処理等はお客様による加工となります。水ぬれ現場でご利用の場合、ご使用に際して、接続部から浸水なき事をあらかじめ十分ご確認の上ご使用ください。また、経年変化等に際しても、定期的に点検を行うなど、常に安全確認を行ってご使用ください。
※ IP試験は規定の方法・時間での試験であるため、長時間保証するものではありません。
|
|
| |
 |

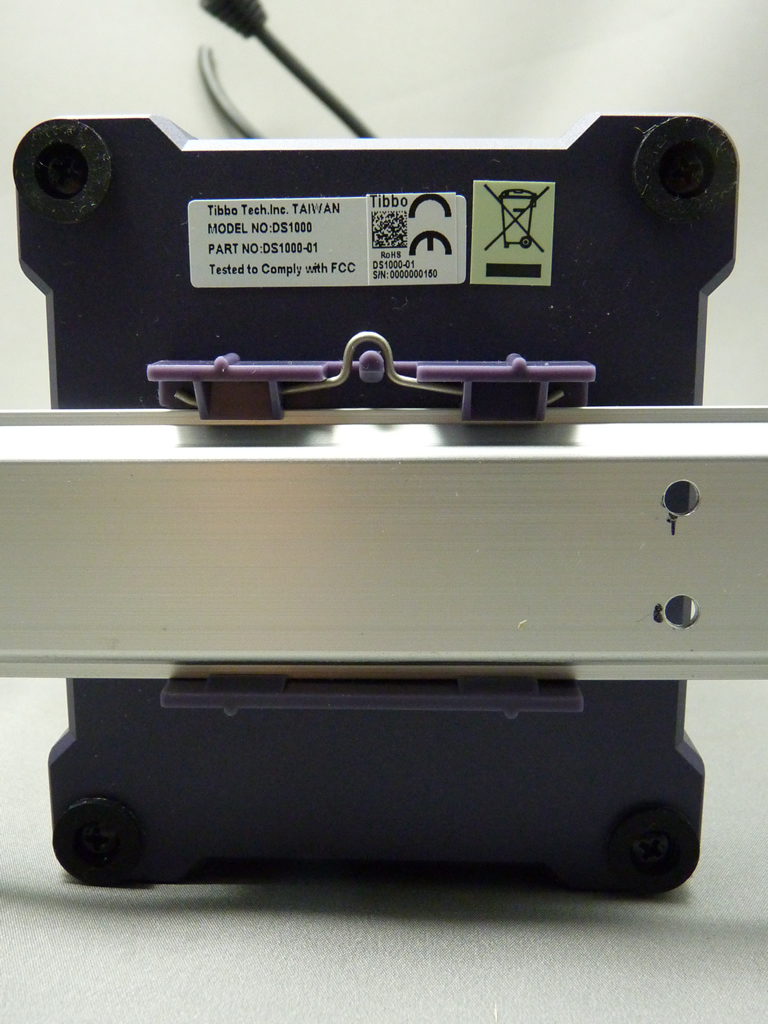

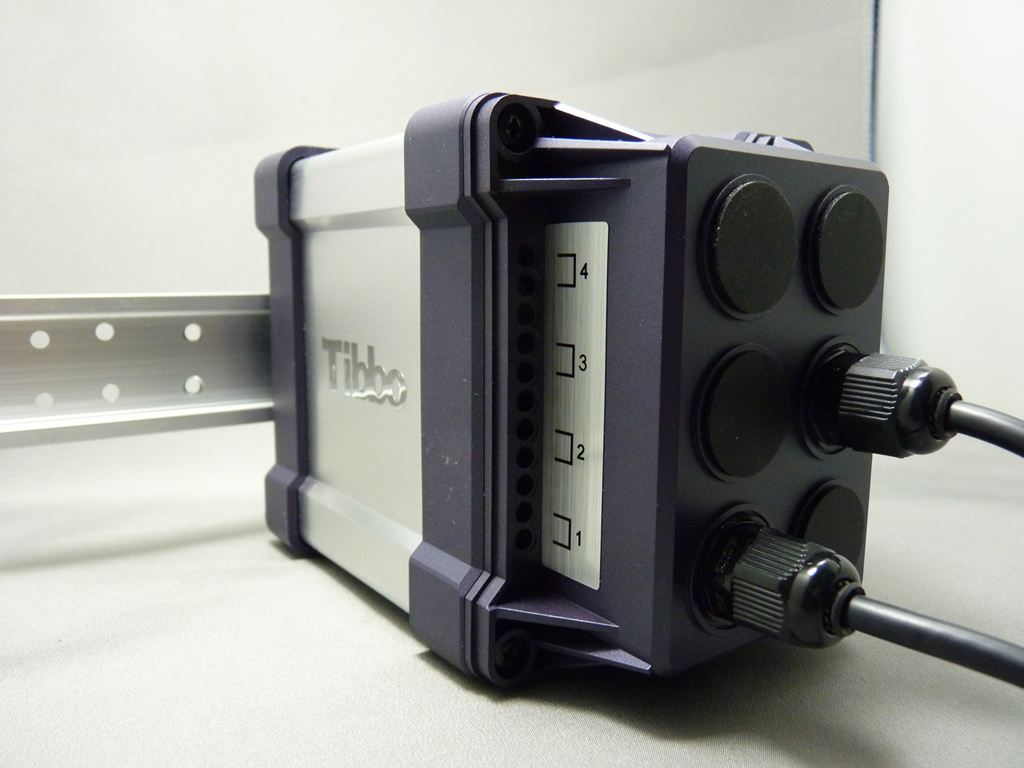

DINレール取り付け後の様子 |
|
■DINレール用アダプタ
付属のDINレールアダプタをDS1000に取り付けることで、簡単にDINレールへの取り付けが行えます。
|
| |
|
 |

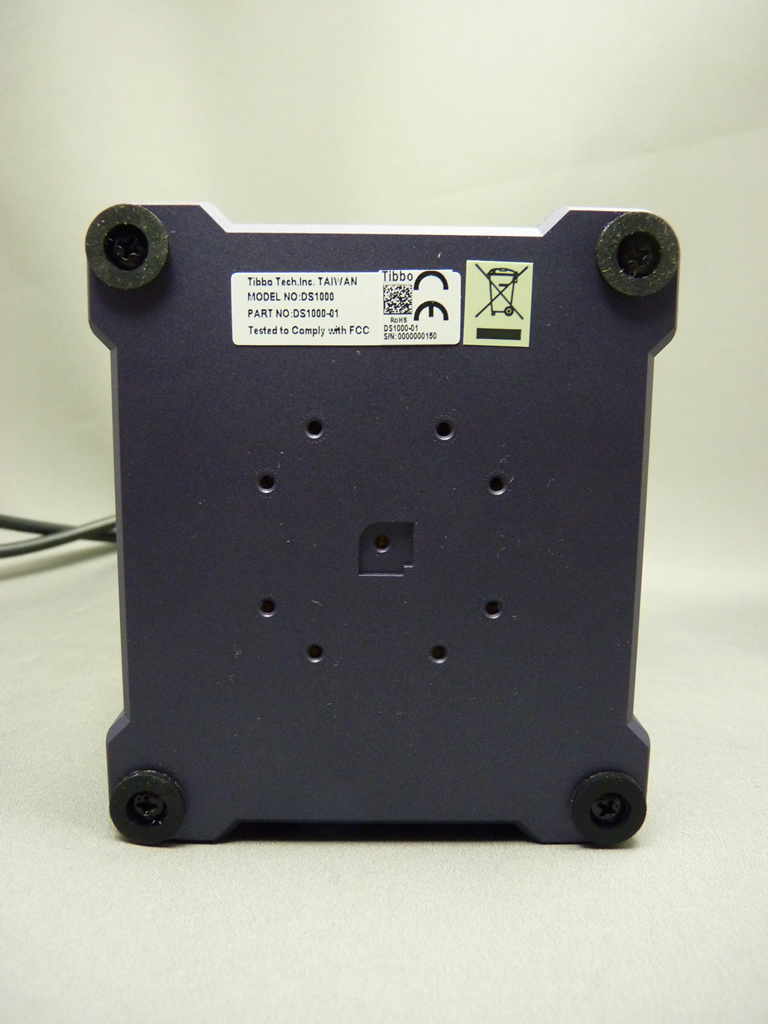

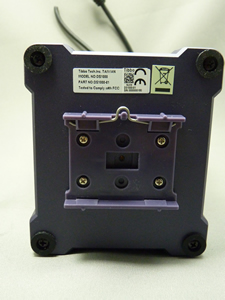

| DINレール取り付け側 |
| |
 |

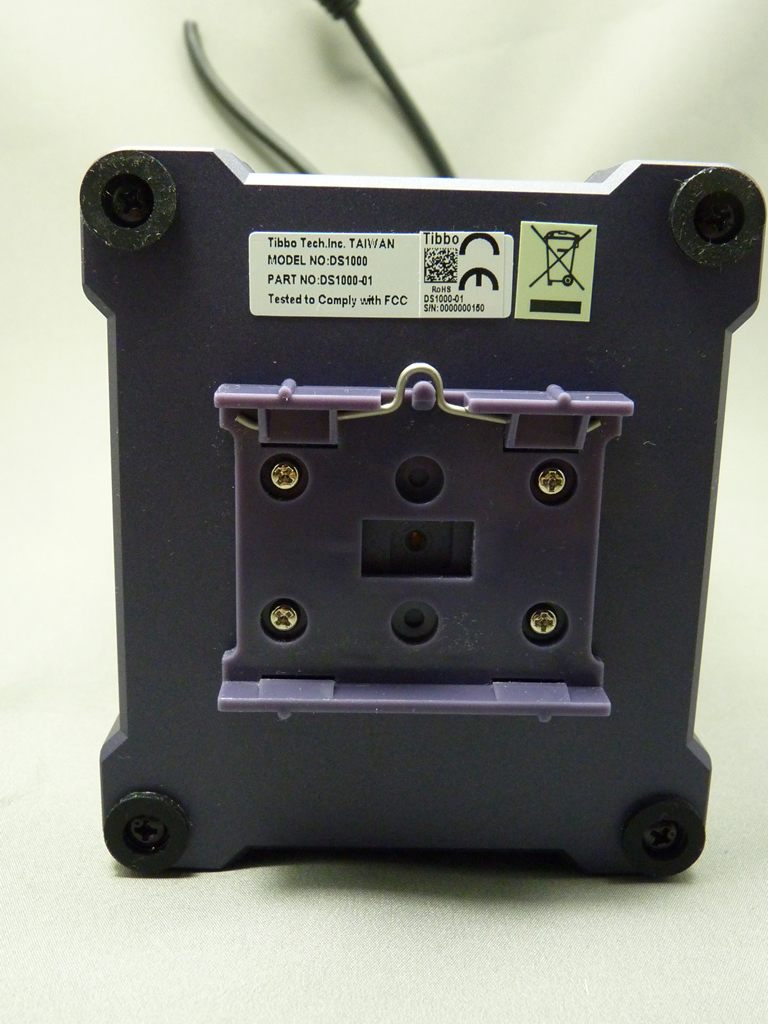

| DINレールアダプタ取り付け前 |
|
 |
| DINレールアダプタ取り付け後 |
|
| |
■仕様一覧
| 主な仕様 |
| 型名 |
DS1000 |

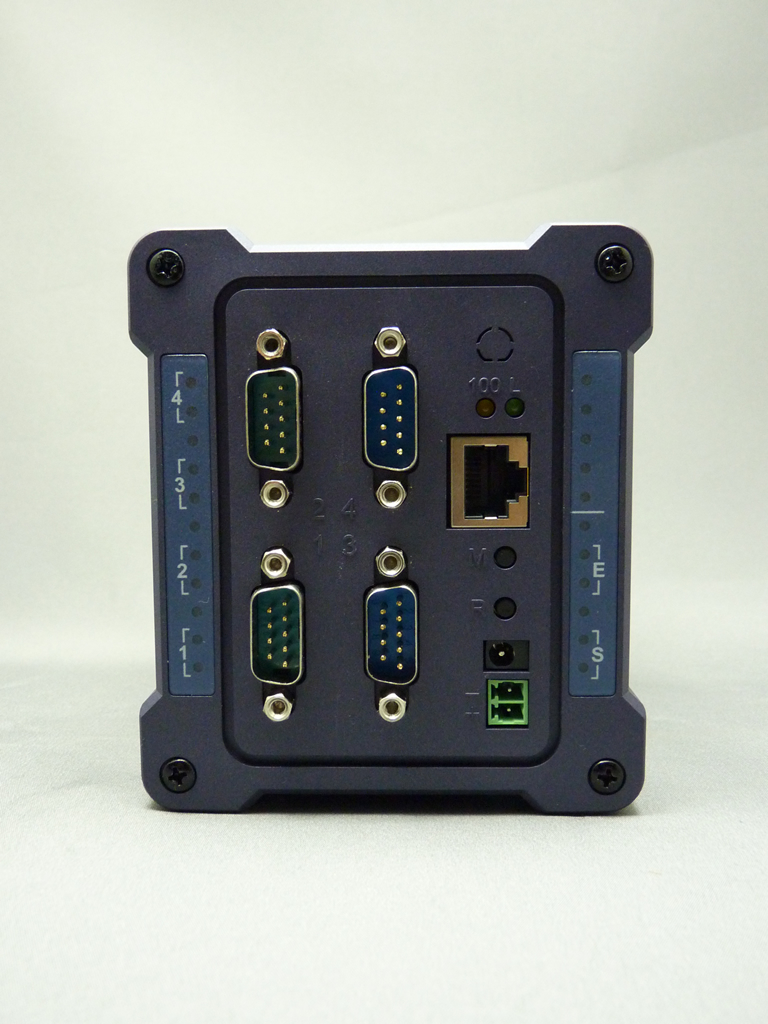

| 機器接続側ポート |
D-SUB
9Pinオス |
| パソコン接続ポート |
10/100Base-T
EtherNet |
| シリアルポート通信速度 |
150,300,600,1200,2400,4800,9600,19200,
28800,38400,57600,115200BPS |
| シリアル通信モード |
一般的なCOMポートインタフェースに準ずる |
| 本体部寸法 |
91mm×104mm×99mm |
| 動作温度 |
-30
〜 +80℃ |
| 動作湿度 |
10
〜 90% |
| 付属品 |
コネクタカバー、DINレールアダプタ、ソフトウェアCD-ROM、ACアダプタ |
|
|
|
■在庫について
下記モデルにつきましては弊社標準在庫商品です。（インターフェースが異なる場合、メーカー在庫となります）
ただし、ご注文台数や出荷状況により在庫切れの場合もございますので、お急ぎの場合はあらかじめご確認ください。
|
