SMD(Surface Mount Device) チップサイズ一覧

SMD(表面実装部品)のサイズは規格があり、角型チップ部品では数字をベースとした呼び名を持っている。
EIAとJISで別サイズに同一名称があるために、部品選定の際は注意が必要です。(表中の赤字

JISではmmが基本なので

0.6mm×0.3mmのSMDは 0603

1.6mm×0.8mmのSMDは 1608

EIAではインチが基本なので

0.6mm×0.3mmのSMDは、0.0236inch×0.0118inchなので 0201

1.6mm×0.8mmのSMDは、0.0630inch×0.0315inchなので 0603



公差は記入していません。 下記表の単位はmmです。
メーカーによるサンプル数値例をあわせて記載しています。

0603(1608)のようにEIAとJISが両方併記されている場合がある。(数値が大きいほうがJISとなる)

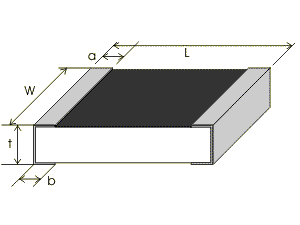

タイプ名

L

W



t

a

b



Panasonic

コメント

EIA

JIS

01005

0402

0.4

0.2



0.40

0.20



0.13

0.10

0.10



ERJXG



0201

0603

0.6

0.3



0.60

0.30



0.23

0.10

0.15



ERJ1G



0402

1005

1.0

0.5



1.00

0.50



0.35

0.20

0.27



ERJ2BS/2BQ



1.00

0.50



0.35

0.24

0.24



ERJ2BW



1.00

0.50



0.35

0.20

0.25



ERJ2G



1.00

0.50



0.50

0.2

0.2



ECJ0



0603

1608

1.6

0.8



1.60

0.80



0.45

0.30

0.30



ERJ3G



1.60

0.80



0.80

0.50

0.50



ECJ1



0805

2012

2.0

1.25



2.00

1.25



0.60

0.40

0.40



ERJ6G



2.00

1.25



0.60

0.25

0.40



ERJP0



2.00

1.25



1.25

0.50

0.50



ECJ2



2.00

1.25



0.85

0.50

0.50



ECJG



1206

3216

3.2

1.6



3.20

1.60



0.60

0.50

0.50



ERJ8G



3.20

1.60



0.60

0.40

0.50



ERJP08



3.20

1.60



1.15

0.6

0.6



ECJ3



3.2

1.6



0.85

0.6

0.6



ECJD



3.2

1.6



1.15

0.6

0.6



ECJM



1210

3225

3.2

2.5



3.20

2.50



0.60

0.50

0.50



ERJ14



3.20

2.50



0.60

0.35

0.50



ERJP14



3.2

2.5



2.0

0.6

0.6



ECJ4



3.2

2.5



0.85

0.6

0.6



ECJ9



1808

4520

4.5

2.0



1812

4532

4.5

3.2



4.50

3.20



0.60

0.50

0.50



ERJ12



2010



5.0

2.5



5.00

2.50



0.60

0.60

0.60



ERJ12Z



2208

5720

5.7

2.0



2220

5750

5.7

5.0



2512



6.4

3.2



6.40

3.20



0.60

0.65

0.60



ERJ1T/1TR






※JIS寸法記号として表記する場合、メートル法の単位を示すMを付加する。 例 0603M, 1005M

寸法記号

長さ(L)

幅(W)

b

無端子部分(L-b*2)

0603M

0.6±0.03

0.3±0.03

0.1(min)

0.2(min)

1005M

1.0±0.05

0.5±0.05

0.1(min)

0.3(min)

1608M

1.6±0.1

0.8±0.1

0.2(min)

0.5(min)

2012M

2.0±0.1

1.25±0.1

0.2(min)

0.7(min)

3216M

3.2±0.2

1.6±0.15

0.3(min)

1.4(min)

3225M

3.2±0.2

2.5±0.2

0.3(min)

1.4(min)

4532M

4.5±0.3

3.2±0.2

0.3(min)

2.0(min)

5750M

5.7±0.4

5.0±0.4

0.3(min)

2.5(min)

JIS  C 5101-21:2006 (IEC 60384-21:2004) 付属書A表1寸法より
JIS  C 5101-22:2006 (IEC 60384-22:2004) 寸法に関する付属書は、両規格で同じものとなります。


正確な情報を得るためには、JIS規格書をご参照ください。



参考
