設計資料: PC画面サイズ一覧



Windows用フォーム設計の際に必要となる画面サイズ一覧です。



基本画面サイズ

名称はビデオモードに関する規格であり、仕様的には複数の解像度を持ちますが、下記呼称で呼ばれた際の、代表的な表示ドット数を示します。

ワイド系の呼称については、縦解像度を基本に、横解像度が広がった場合にW***と命名されていると考えられます。

呼称 TV ワイド 横dot 縦dot アスペ
クト比
dot
*1
VGA
Pixel数 名称 確認機種
[タブレット・スマホ]
備考
QVGA     320 240 4:3 1.33 0.25 76,800 Quarter VGA PDA, iPod Classic(163dpi)
      320 320   1.00 0.33 102,400   PDA CLIE PEG-N750C(Sony)
      480 320   1.50 0.50 153,600   PDA CLIE PEG-NR70(Sony)
iPodTouch, iPhone3(163ppi)
iPod Touch(~第3世代)
CGA   ※2 640 240   2.67   153,600 Color Graphics Array
EGA   ※2 640 350   1.83 0.73 224,000
MDA   ※2 720 350   2.06 0.82 252,000 Monochrome Display Adapter   キャラクタ表示のみ
PGA     640 480 4:3 1.33   307,200 Professional Graphics Adapter
VGA     640 480 4:3 1.33 1.00 307,200 Video Graphics Array
      720 480   1.50 1.13 345,600
WVGA   Wide 800 480   1.67 1.25 384,000 Wide VGA UMPC, GALAXY S, SII, SII LTE Galaxy はOLED
      720 540   1.33 1.27 388,800
      852 480   1.77 1.33 408,960
      720 576   1.25 1.35 414,720
SVGA     800 600 4:3 1.33 1.56 480,000 Super VGA
      960 640   1.50 2.00 614,400   iPodTouch, iPhone4,4S(326ppi) iPod Touch(第4世代)
WSVGA   Wide 1024 600   1.71 2.00 614,400 Wide SVGA UMPC HP Mini1000, Viliv, GALAXY Tab
XGA [image]     1024 768 4:3 1.33 2.56 786,432 eXtended Graphics Array iPAD, iPAD2(132dpi)
  TV   1024 852   1.20 2.84 872,448
HDTV(720p) TV   1280 720 16:9 1.78 3.00 921,600 High Definition GALAXY NEXUS(SII HD LTE) SII HD LTEはHD Super AMOLED
WXGA TV Wide 1280 768   1.67 3.20 983,040 Wide XGA MiniPC HP2133, USB20SVGA WXGAは2タイプ存在する
XGA+     1152 864 4:3 1.33 3.24 995,328 XGA Plus
WXGA   Wide 1280 800   1.60 3.33 1,024,000 Wide XGA GALAXY Tab 10.1 LTE WXGAは2タイプ存在する
  TV Wide 1366 768 16:9 1.78 3.41 1,049,088
QVGA     1280 960   1.33 4.00 1,228,800 Quad VGA
WXGA+   Wide 1440 900   1.60 4.22 1,296,000 Wide XGA Plus
SXGA     1280 1024   1.25 4.26 1,310,720 Super XGA
WXGA++ / HD+   Wide 1600 900 16:9 1.78 4.68 1,440,000 WXGA Plus Plus / High Definition Plus   ※3 メーカーにより名称分類が異なる
SXGA+     1400 1050 4:3 1.33 4.78 1,470,000 SXGA Plus
ハイビジョン TV Wide 1440 1080 16:9  1.33 5.06 1,555,200 地上デジタルテレビ(地デジ)   地デジのアスペクト比はHullHDと同じ16:9。
(ドットの縦横比が異なる)
WSXGA+ [image]   Wide 1680 1050   1.60 5.74 1,764,000 Wide SXGA+ PLE2003WS
UXGA [image]     1600 1200 4:3 1.33 6.25 1,920,000 Ultra XGA
UXGA+ Proj   1600 1280   1.25 6.66 2,048,000 UXGA Plus HP-mp2210
Full HD TV/PC Wide 1920 1080 16:9 1.78 6.75 2,073,600 Full HD   フルスペックハイビジョン
WUXGA   Wide 1920 1200   1.60 7.50 2,304,000 Wide UXGA
    Wide 2048 1152 16:9 1.78 7.68 2,359,296   2343BWPLUS(SAMSUNG)
QXGA     2048 1536 4:3 1.33 10.24 3,145,728 Quad XGA
WQXGA   Wide 2560 1600   1.60 13.33 4,096,000 Wide QXGA
QUXGA     3200 2400 4:3 1.33 25.00 7,680,000 Quad UXGA
QFHD   wide 3840 2160 16:9 1.78 27.00 8,294,400 Quad Full HD

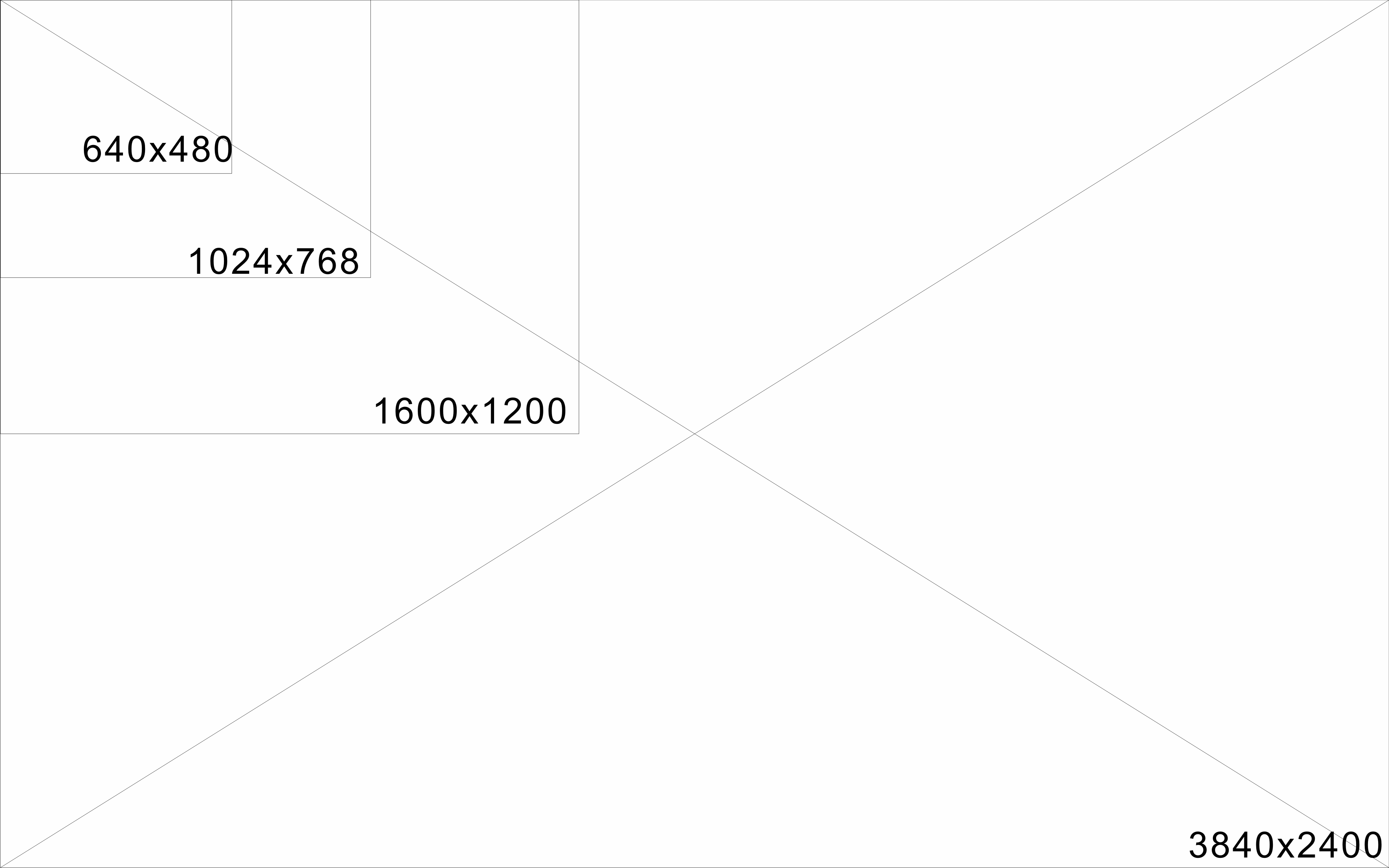

QUXGA Wide [image]   Wide 3840 2400   1.60 30.00 9,216,000 Quad UXGA Wide

※1  プログラマ向けの縦横のドット数による比率を示します。 実ドットの縦横サイズが異なる場合、表示画面の縦横比(アスペクト比)とは異なります。

※2 CGA,MDA,EGAは縦横比が大きいですが、ワイドスクリーンではありません。(1ドットの縦横比が異なる)

※3 WXGA++(EIZO, Mitsubishi) / HD+(iiyama)

近年はワイドスクリーンやモバイル系などで従来の画面比でないものが増えつつあります。
また、デジタルテレビなどはPC接続ができますが解像度がPCのものとは異なります。



画面パーツサイズ

スクリーンパーツ 横ドット数 縦ドット数
スタートボタン   110 30
フォーム(Single) フォーム タイトルサイズ - 29
フォーム 枠サイズ 3 3
フォーム(Fixed3D) フォーム タイトルサイズ - 29
フォーム 枠サイズ 3 3
影サイズ 2 2
フォーム(FixedDialog) フォーム タイトルサイズ - 29
フォーム 枠サイズ 3 3
フォーム(Sizable) フォーム タイトルサイズ - 30
フォーム 枠サイズ 4 4
フォーム(FixedToolWindow) フォーム タイトルサイズ - 21
フォーム 枠サイズ 3 3
フォーム(SizableToolWindow) フォーム タイトルサイズ - 22
フォーム 枠サイズ 4 4
(閉じる)ボタンサイズ Single, Fixed3D, FixedDialog, Sizable   21
(閉じる)ボタンサイズ

FixedToolWindow, SizableToolWindow 13 13
